Ürün ayrıntıları:
|
| Ürün: | 0,96 inç OLED ekran Modülü | Karar: | 128x64 Grafik |
|---|---|---|---|
| Sürücü IC: | SSD1306BZ veya Eşdeğeri | Anahat Dim.: | 26,7x19,26x1,41 (mm) |
| Renk Göster: | Beyaz ve Mavi isteğe bağlı | dokunmatik ekran: | Dokunmatik Ekransız (Opsiyonel) |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | 6800, 8080, SPI, I2C |
| Bağlantı: | Lehimleme/Hotbar (özelleştirilebilir) | PIN numarası: | 30 iğne (özelleştirilebilir) |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SPI Arayüzü OLED Ekran Modülü,0.96 Inch OLED Display Module,96 inç OLED ekran Modülü |
||
0.96 inç OLED Ekran SPI arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
SF-OS096HX-12864W-01, 128x64 çözünürlüklü COG grafik OLED ekran modülüdür.Modül SSD1306 IC ile dahili; 6800, 8080, I2C ve 4 telli SPI seri arayüzünü destekler. Mantık için güç kaynağı voltajı 3V, ekran için güç kaynağı voltajı 7.5V, 50% kontrol panosu akımı ile ekran 6mA @ 7.5Vcc (tipik değer), sürücü görev 1/64.
SF-OS096HX-12864W-01 bu 0.96 inç COG Grafik OLED modülü giyilebilir cihazlar, akıllı ev uygulamaları vb. için uygundur. Bu modül -40 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir;Saklama sıcaklıkları -40°C'den +85°C'ye kadar değişir..
Ürün avantajları
SAEF Teknoloji profesyonel bir OLED Modülü Tedarikçisidir.Grafik OLED ekranları ve OLED ekran panelleriMekanik yapı, Chip on Board (COB), Chip on Glass (COG) ve TAB (Tape Automated Bonded) türlerini içerir.SAEF OLED modülleri tüm önemli avantajlara sahiptir.:
0.96 inç ince OLED Ekran Ürün Çizimi
Arayüz Pin Tanımı
| PIN NO. | SYMBOL | TYPE | FONKSYON TESVİRLERİ | |||||
| 1 | NC ((GND) | P | Dış zemine bağlanmalı. | |||||
| 2 | C2P |
Ben... |
Şarj pompası kondansatörü için C1P/C1N-Pin. Şarj pompası kondansatörü için C2P/C2N-Pin. Şarj pompası çalışmadığında birbirlerine kondansatörle bağlanmalı. |
|||||
| 3 | C2N |
Yukarıdaki gibi |
||||||
| 4 | C1P | Yukarıdaki gibi | ||||||
| 5 | C1N | Yukarıdaki gibi | ||||||
|
6 |
VBAT |
P |
Şarj pompası düzenleyicisi devresi için güç kaynağı. Şarj pompası kullanıldığında dış kaynağa bağlı olmalıdır. Şarj pompası kullanılmadığında yüzebilir olmalıdır. |
|||||
| 7 | NC | NC | ||||||
| 8 | VSS | P | Dış zemine bağlanmış olmalı. | |||||
| 9 | VDD | P | Mantıksal devre için güç iğnesi, dış kaynağa bağlı olmalı. | |||||
| 10 | BS0 | Arayüz Pinleri Seç | ||||||
| 11 | BS1 | Arayüz Pinleri Seç | ||||||
| 12 | BS | Arayüz Pinleri Seç | ||||||
| 13 | CS# | Ben... | Çip Girdi Pinini Seç. Aktif | |||||
| 14 | RES# | Ben... | Donanım geri ayarlama girişi. | |||||
|
15 |
D/C# |
Ben... |
Bu veri/komuta kontrol pını. Pin HIGH çekildiğinde, D[7:0]'daki veriler veridir. Pın LOW olarak çekildiğinde, D[7:0]'daki veriler komut olur. 3 telli seri arayüz seçildiğinde, bu pin VSS bağlanmalıdır |
|||||
|
16 |
R/W# |
Ben... |
okuma/yazma seç pin. seçilirse, bu pin |
|||||
|
17 |
E# |
Ben... |
Okuma/yazma etkinleştir pin. seçilirse, bu pin |
|||||
| 18 | D0 |
İ/Ç |
Bunlar, mikroprosesörün Veri otobüsüne bağlanacak 8 bitlik iki yönlü veri otobüsüdür. Seriel arayüz modu seçildiğinde, D2 NC olarak tutulmalıdır, D1 seri veri girişi olacak: SDIN, D0 seri saat girişi olacak: SCLK. I2C modu seçildiğinde, D2, D1 birbirine bağlanmalı ve SDA olarak hizmet etmelidir ve D0 seri saat girişidir, SCL. |
|||||
| 19 ~ 25 | D1~D7 |
Bunlar, mikroprosesörün Veri otobüsüne bağlanacak 8 bitlik iki yönlü veri otobüsüdür. Seriel arayüz modu seçildiğinde, D2 NC olarak tutulmalıdır, D1 seri veri girişi olacak: SDIN, D0 seri saat girişi olacak: SCLK. I2C modu seçildiğinde, D2, D1 birbirine bağlanmalı ve SDA olarak hizmet etmelidir ve D0 seri saat girişidir, SCL. |
||||||
|
26 |
IREF |
Ben... |
Parlaklık ayarlama için mevcut referans. Bu segment çıkış akım referans pinidir. Bu pin ve VSS arasında bir direnç bağlanmalıdır. Akımı maksimum 12.5 uA olarak ayarlayın. |
| 27 | VCOMH | O. |
COM sinyali seçilmemiş voltaj seviyesi. Bu pin ve VSS arasında bir kondansatör bağlanmalıdır. |
|
28 |
VCC |
P |
OLED sürücü voltajı için güç kaynağı. Şarj pompası kullanıldığında, bu pin ve VSS arasında bir kondansatör bağlanmalıdır. Şarj pompası kullanılmadığında dış kaynağa bağlanmalıdır. |
| 29 | VLSS | P | Bu analog bir zemin iğnesi. |
| 30 | NC ((GND) | P | Dış zemine bağlanmalı. |
Mutlak Maksimum Reytingler
| Karakteristik | Simge | Standart Değer | Birim | Notlar | ||
| MIN | TYP | Max | ||||
| Güç kaynağı voltajı ((1) | VDD | - 0 oldu.3 | - | +4.0 | V | 1,2 |
| Güç kaynağı voltajı ((2) | VBAT | - 0 oldu.3 | - | 4.5 | V | 1,2 |
| Güç kaynağı voltajı ((3) | VCC | 0 | - | 15.0 | V | 1,2 |
| Çalışma sıcaklığı | TOPR | -40 | - | +70 | 0C | |
| Depolama sıcaklığı | TSTG | -40 | - | +85 | 0C | 3 |
| Yaşam süresi (120 cd/m2) | 10000 | - | - | saat | 4 | |
| Yaşam süresi (80 cd/m2) | 30000 | - | - | saat | 4 | |
| Yaşam süresi (60 cd/m2) | 50000 | - | - | saat | 4 | |
Not 1: Yukarıdaki tüm voltajlar VSS = 0V için geçerlidir.
Not 2: Bu modül yukarıdaki mutlak maksimum özelliklerin ötesinde kullanıldığında, modülün kalıcı kırılması meydana gelebilir.Bu modülün 9-1 Bölümüne uygun koşullarda kullanılması arzu edilir.Bu modül bu koşulların ötesinde kullanılırsa, modülün arızası ortaya çıkabilir ve modülün güvenilirliği kötüleşebilir.
Not 3: Belirtilen sıcaklık aralıkları polarizatörü içermez. Polarizatörün maksimum dayanıklı sıcaklığı 80.C olmalıdır.
Not 4: VCC = 9.0V, Ta = 25°C, %50 Satranç tahtası.
Yaşam süresi başlangıç parlaklığının %50'si olarak belirlenir. Oda sıcaklığında ortalama çalışma ömrü yüksek sıcaklık koşullarında hızlandırılmış çalışma ile tahmin edilir.
DC elektrik özellikleri
| Simge | Parametreler | Test koşulları | Standart Değer | Birim | ||
| MIN | TYP | Max | ||||
| VDD | Mantıksal Güçlendirme Voltajı | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | Şarj pompası düzenleyicisinin besleme voltajı | İç şarj pompasını etkinleştir | 3.5 |
- |
4.2 | V |
| VCC | OLED için çalışma voltajı (şarj pompası tarafından üretilir) | İç şarj pompasını etkinleştir | 7.0 | 7.5 | V | |
| VCC | OLED için çalışma voltajı (dışarıdan sağlanır) | İç şarj pompasını kapat | 8.5 | 9.0 | 9.5 | V |
| HIV | Yüksek mantıksal giriş seviyesi | 0.8*VDD | - | - | V | |
| VIL | Düşük Mantık Giriş Seviyesi | - | - | 0.2*VDD | V | |
| VOH | Yüksek Mantıksal Çıkış Seviyesi | IOUT = 100μA, 3.3MHz | 0.9*VDD | - | - | V |
| VOL | Düşük Mantıksal Çıkış Seviyesi | IOUT = 100μA, 3.3MHz | - | - | 0.1*VDD | V |
| IDD, SLEEP | IDD, Uyku Modu Akımı | - | - | 10 | UA | |
| IBAT, Uyku | IBAT, Uyku Modu Akımı | - | - | 10 | UA | |
| ICC, SLEEP | ICC, Uyku Modu Akımı | - | - | 10 | UA | |
| IDD | VDD Güçlendirme Akımı | - | 50 | 150 | UA | |
| ICC |
VCC besleme akımı (VCC Dışarıdan Sağlanır) |
VDD = 2.8V, VCC = 9V, % 100 Ekran Alanı Aç |
- |
9.0 | 15.0 | mA |
|
IBAT |
IBAT Güçlendirme Akımı (Şarj pompasıyla üretilen VCC) |
VDD = 2,8V, VCC = 7,25V, % 100 Ekran Alanı Aç |
- |
25.6 |
32.0 |
mA |
Optik özellikleri
| Simge | Parametreler | Durum | Standart Değer | Birim | ||
| MIN | TYP | Max | ||||
| Lbr |
Parlaklık (VCC Dışarıdan Sağlanır) |
120 |
- |
- |
cd/m2 | |
|
Lbr |
Parlaklık (Şarj pompasıyla üretilen VCC) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (Beyaz) | M.Ö.T. 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| CR | Karanlık Oda Karşıtlığı | - | 2000:1 | - | ||
| Görme açısı | - | 160 | - | derecesi | ||

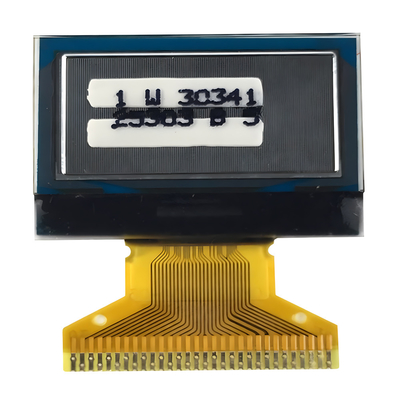

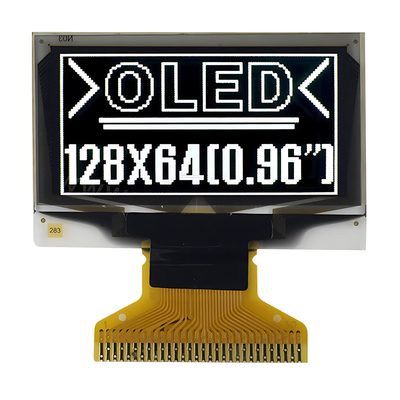

0.96 inç ince OLED Ekran Ürün Görüntüsü
