Ürün ayrıntıları:
|
| Ürün: | 2,42"(2,4") İnç OLED Ekran | Karar: | 128x64 nokta |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 71,0(U) x 43,5(G) x 6,0(D) (mm) | Etkin Alan: | 55,01(U) x 27,5(G) (mm) |
| Piksel aralığı: | 0,43x0,43 (mm) | Sürüş Yöntemi: | 1/64 Görev döngüsü |
| Çalışma sıcaklığı: | -40°C ila +70°C | PIN numarası: | 7 Başlık iğnesi |
| Arabirim: | SPI Arayüzü | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 7 Başlık Pin Sarı OLED Ekranı,SPI Arayüzü Sarı OLED Ekranı,2.42 inç sarı OLED ekranı |
||

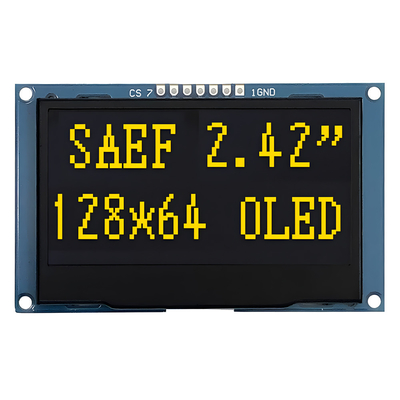

SPI OLED Grafik Ekran 2.42 Inç Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
SAEF Teknolojisi SFOMS242YZ7-12864WBYG-01, bir nokta matrisli 128x64 COB grafik tipi OLED modülüdür.42 inçlik OLED modülü SPD0301'e sahip., ve yüksek kontrast oranı 20,000: 1. SPI ve IIC (I2C) arayüzü de dahil olmak üzere seçim yapmak için birçok arayüz seçeneği vardır.Tipik değer 2'dir..8V. Kullanılabilir yayımlama renkleri beyaz, sarı, mavi, yeşil ve kırmızıdır.
SFOMS242YZ7-12864WBYG-01 OLED modülü orijinalde dokunmasızdır, ancak dokunmatik panel özelleştirilebilir.Nakit okuyucu, el cihazı ve mobil yiyecek sipariş makinesi vb.
SPI OLED Grafik Ekran 2.42 Inch Ürün Çizimi

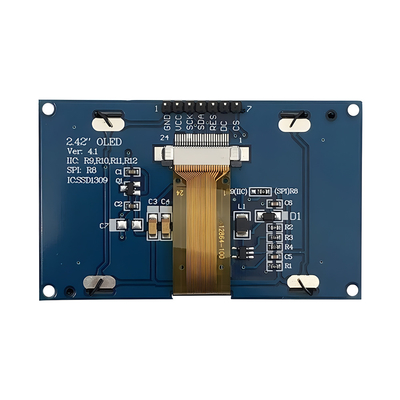

Arayüz Pin Tanımı
| PIN | SYMBOL | Tanımlamalar |
| 1 | GND | Mantıksal devrenin temeli |
| 2 | VDD | Mantığın Güç kaynağı |
| 3 | SCK | Seri saat girişi. |
| 4 | SDA | Seri veri girişi. |
| 5 | RST | Bu pin, sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması yürütülür. Normal çalışma sırasında bu pinin yüksek çekilmesini sağlayın. |
|
6 |
DC |
Bu pin Data/Command kontrol pinidir. Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde, SDIN'deki veriler SDIN'deki veriler komut kayıtlarına aktarılır. |
| 7 | CS | Çip Seçimi: Çip CS0 = ?? L?? olduğunda seçilir. |
Mutlak Maksimum Reytingler
|
Parametreler |
Simge | Min. | En fazla. | Birim |
Notlar |
| Mantık için besleme voltajı | VDD | - 0 oldu.3 | 4 | V | 1, 2 |
| Ekran için besleme voltajı | VCC | 8 | 17 | V | 1, 2 |
| Çalışma sıcaklığı | TOP | -40 | 70 | .C | |
| Depolama sıcaklığı | TSTG | -40 | 85 | .C | 3 |
| Yaşam süresi (220 cd/m2) | 13,000 | - | saat | 4(1) | |
| Yaşam süresi (200 cd/m2) | 15,000 | - | saat | 4(2) | |
|
Yaşam süresi (180 cd/m2) |
16,000 | - | saat |
4(3) |
DC Özellikleri
|
|
Simge | Koşullar | Min. | Tip | En fazla. |
Birim |
| Mantık için besleme voltajı | VDD | 1.65 | 2.8 | 3.3 | V | |
| Ekran için besleme voltajı | VCC | 11.5 | 12 | 12.5 | V | |
| Yüksek Seviye Giriş | HIV | 0.8×VDD | - | - | V | |
| Düşük düzeyde giriş | VIL | - | - | 0.2×VDD | V | |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD Güçlendirme Akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Hayır Panel takılmış. Ekran Açık, Tüm Açık, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
VCC besleme akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Panel Yok Bağlı, Ekran Açık, Tüm Açık |
ICC |
- |
450 |
580 |
μA |
|
|
Bölüm Çıktısı Akım, VDD = 2,8V, VCC = 12V, IREF=10 uA, Ekran açık. |
Ben...SEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast=7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
|
VDD için Uyku Modu Akımı |
IDD, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- |
- |
10 |
μA |
|
VCC için Uyku Modu Akımı |
ICC, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- |
- |
10 |
μA |
Elektriksel özellikler
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. | Birim | ||
| Normal moddaki akım tüketimi | Tüm pikseller açık. | - | 17 | 25 | mA | |||
| Bekleme kipindeki akım tüketimi | Bekleme modunda % 10 piksel açık | - | 0.5 | 1.5 | mA | |||
| Normal moddaki güç tüketimi | Tüm pikseller açık. | - | 71.5 | 97.5 | mW | |||
| Bekleme modundaki güç tüketimi | Bekleme modunda % 10 piksel açık | - | 6.5 | 19.5 | mW | |||
| Parlaklık | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (Beyaz) |
(x) (y) |
M.Ö.T. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | - | |||
|
Görme açısı
|
- | 160 | - | - | derecesi | |||
Serili Arayüz Zamanlama Özellikleri (4-kable SPI)
|
Simge |
Açıklama | Min. | En fazla. |
Birim |
| - Bisiklet | Saat Döngüsü Zamanı | 250 | - | ns |
| tAS | Adres Kurulum Zamanı | 150 | - | ns |
| AHA | Adres Bekleme Zamanı | 150 | - | ns |
| tCSS | Çip Seçimi Kurulum Zamanı | 120 | - | ns |
| tCSH | Çip Seçim Bekleme Zamanı | 60 | - | ns |
| tDSW | Veri Kurulum Zamanını Yaz | 50 | - | ns |
| tDHW | Verilerin Bekleme Zamanını Yaz | 15 | - | ns |
| tCLKL | Saatin Düşük Zamanı | 100 | - | ns |
| tCLKH | Saat Yüksek Saat | 100 | - | ns |
| tR | Kalkma Zamanı | - | 15 | ns |
|
tF |
Sonbahar Zamanı | - | 15 |
ns |
Güvenilirlik testi şartı
|
Ürün |
Koşullar |
Kriterler |
| Yüksek sıcaklıkta çalışma | 70.C, 240 saat |
Operasyonel fonksiyonlar çalışıyor. |
| Düşük Sıcaklıkta Çalışma | -40°C, 120 saat | |
| Yüksek sıcaklıkta depolama | 85.C, 120 saat | |
| Düşük Sıcaklıkta Depolama | -40 derece, 120 saat. | |
| Yüksek Sıcaklık/Nemlilik İşlemleri | 65.C,% 90 RH, 120 saat | |
|
Isı Şoku |
-40°C ~ 85°C (-40°C / 30 dakikada; transit / 3 dakikada; 85°C / 30 dakikada; transit / 3 dakikada) 1 döngü: 66 dakikada, 100 döngü |

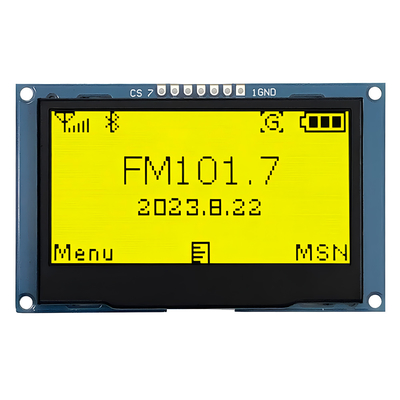

SPI OLED Grafik Ekran 2.42 Inch Ürün Görüntüsü
