Ürün ayrıntıları:
|
| Ürün: | 3,12" OLED Ekran | Karar: | 256x64 nokta çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | 4 telli SPI Arayüzü |
| Optik: | Tüm Görüş Açıları | Anahat Dim.: | 100,5(U) x 33,5(G) x 6,3(Ü) mm |
| Etkin Alan: | 76,78(U) x 19,18(G) mm | Sürüş Yöntemi: | 1/64 Görev döngüsü |
| gri tonlama: | 16 Gri tonlamalı | Kontrolör: | SSD1322 |
| Çalışma sıcaklığı: | -30°C ila +85°C (Özelleştirilebilir) | saklama derecesi.: | -40°C ila +90°C |
| Yazı rengi: | Beyaz Mavi Sarı Yeşil | Besleme gerilimi: | 3V |
| PIN numarası: | 7 Başlık pini, 16 pin isteğe bağlı | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Yeşil Yazı Tipi Grafik OLED Ekranı,SPI Arayüzü Grafik OLED Ekranı,256x64 Grafik OLED Ekranı |
||
** Veritabanı İndir **
SFOM312YZ7-25664WBYG-01 Spesifikasyon.pdf
Grafik OLED Ekran 3.12 inç SPI Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
BuSFOM312YZ7-25664WBYG-01model, 3,12 inçlik bir çaplı ve 256x64 nokta çözünürlüğüne sahip bir COF Grafik OLED'dir.Bu OLED modülü SSD1322 IC ile yerleşiktir ve 8 bit 6800/8080 ve 3/4 satırlı SPI arayüzlerini destekler100.5 × 33 boyutuna sahiptir.5.0 mm, aktif alan boyutu 76.78 × 19.18 mm. Ayrıca 4 bit gri ölçeğini destekler, mantıksal güç kaynağı voltajı 3V'dir. Ekranın %50 kontrol tahtasındaki akımı 150mA @ 3.0V VDD'dir (tipik değer),1/64'lük bir sürüş görevi ile.
Modülün, müşterilerin uygulamaları için ek PCB geliştirmesine gerek kalmadan tel bağlantıları kullanmalarını sağlayan yerleşik bir PCB'si vardır.PCB'deki entegre VCC devresi, müşteri kullanımını basitleştirirDört montaj deliği ile donatılmış olan bu PCB kartı, müşterilerin uygulamalarında modülleri güvence altına almaları için kolay bir yöntem sunar.tıbbi cihazlar, endüstriyel kontrol, vb.
Ürün Özellikleri
| Ürün: | 3.12" OLED ekranı |
| Karar: | 256x64 nokta çözünürlüğü |
| Ekran Kipi: | Pasif Matris |
| Optik: | Tüm Bakış Açıları |
| Arayüz: | 4 Kablolar SPI Arayüzü |
| Çizelge: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) Mm |
| Etkin Alan: | 76.78 ((L) X 19.18 ((W) Mm |
| Sürüş yöntemi: | 1/64 Görev Süresi |
| Kontrolör: | SSD1322 |
| Gri ölçeği: | 16 Gri renk |
| Çalışma sıcaklığı: | -30°C +85°C (Kustomlaştırılabilir) |
| Depolama sıcaklığı: | -40°C +90°C |
| Besleme voltajı: | 3V |
| Yazı tipi rengi: | Beyaz Mavi Sarı Yeşil |
| Pin Numarası: | 7 başlık çentiği, 16 çentiği isteğe bağlı |
| Uygunluk: | REACH ve RoHS uyumlu |
Grafik OLED Ekranı 3.12 inç SPI Arayüzü Ürün Çizimi
Mekanik Özellikler
| Ürün | Özellikleri | Birim |
| Çizim | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| Görünüm Alanı | 78.78 ((W) x21.18 ((H) | mm |
| Etkin Alan | 76.78 ((W) x19.18 ((H) | mm |
| Döşeme | 256 nokta x 64 nokta | - Hayır. |
| Pixel Pitch | 0.30 ((W) x0.30 ((H) | mm |
| Piksel Boyutu | 0.28 ((W) x0.28 ((H) | mm |
Pin Tanımı
| Pin No. | Simge | Görev |
|
1 |
GND |
Mantıksal devrenin temeli Bu bir zemin pinidir. Aynı zamanda mantıksal pinler için bir referans olarak da çalışır. Dış zemine bağlanmalıdır. |
|
2 |
VCC |
Ekran modülü devresi için güç kaynağı Bu bir gerilim kaynağı, dış kaynağa bağlı. 3-5V |
| 3 | SCK | Saat çizgisi |
|
4 |
SDA |
Veri hattı |
|
5 |
RES
|
Bu pin, sıfırlama sinyali girişidir. Pin alçak çekildiğinde, çipin başlatılması yürütülür. Normal çalışma sırasında bu pinin ALTIK çekilmesini tutun. |
|
6 |
DC |
Bu pin, MCU'ya bağlanan Veri / Komut kontrol pinidir. Pin HIGH çekildiğinde, D[1:0]'daki veriler veri olarak yorumlanır. Pin LOW çekildiğinde, D[1:]'daki veriler veri olarak yorumlanır.0] bir komuta kayıtlarına aktarılacak. |
|
7 |
CS |
Bu pin, MCU'ya bağlanan çip seçimi girişidir. Çip, CS #'yi ALT (aktif ALT) çekildiğinde MCU iletişimini etkinleştirir. |

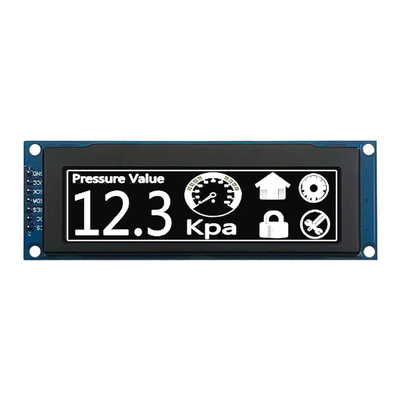

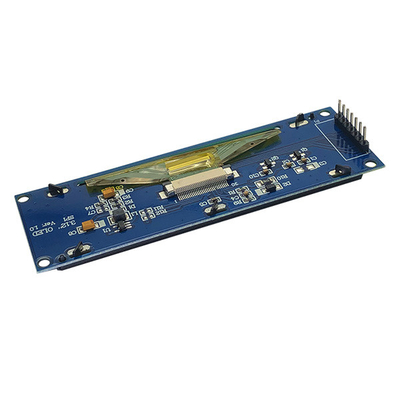

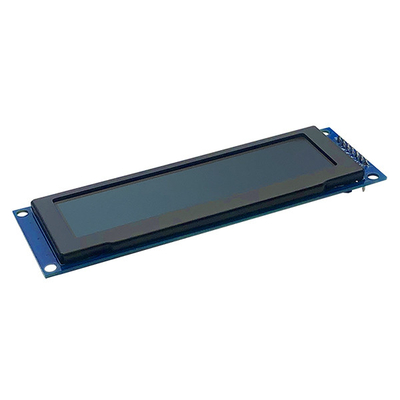

Grafik OLED Ekran 3.12 inç SPI Arayüzü Ürün Görüntüsü
