Ürün ayrıntıları:
|
| Ürün: | 3,12" OLED Ekran | Karar: | 256x64 nokta çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | 4 telli SPI Arayüzü |
| Optik: | Tüm Görüş Açıları | Anahat Dim.: | 100,5(U) x 33,5(G) x 6,3(Ü) mm |
| Etkin Alan: | 76,78(U) x 19,18(G) mm | Sürüş Yöntemi: | 1/64 Görev döngüsü |
| gri tonlama: | 16 Gri tonlamalı | Kontrolör: | SSD1322 |
| Çalışma sıcaklığı: | -30°C ila +85°C (Özelleştirilebilir) | saklama derecesi.: | -40°C ila +90°C |
| Yazı rengi: | Beyaz Mavi Sarı Yeşil | Besleme gerilimi: | 3V |
| PIN numarası: | 7 Başlık pini, 16 pin isteğe bağlı | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SPI Arayüzü Grafik OLED Ekranı,3.12 inçlik grafik OLED ekran,256x64 Nokta OLED Ekran Modülü |
||
** Veritabanı İndir **
SFOM312YZ7-25664WBYG-01 Spesifikasyon.pdf
Grafik OLED Ekran 3.12 inç SPI Arayüzü Ürün Tanıtımı
Açıklama
SFOM312YZ7-25664WBYG-01 modeli, 3.12 inçlik bir çaplılık ve 256x64 nokta çözünürlüğü olan bir COF Grafik OLED'dir.Bu OLED modülü SSD1322 IC ile yerleşiktir ve 8 bit 6800/8080 ve 3/4 satırlı SPI arayüzlerini destekler100.5 × 33 boyutuna sahiptir.5.0 mm, aktif alan boyutu 76.78 × 19.18 mm. Ayrıca 4 bit gri ölçeğini destekler, mantıksal güç kaynağı voltajı 3V'dir. Ekranın %50 kontrol tahtasındaki akımı 150mA @ 3.0V VDD'dir (tipik değer),1/64'lük bir sürüş görevi ile.

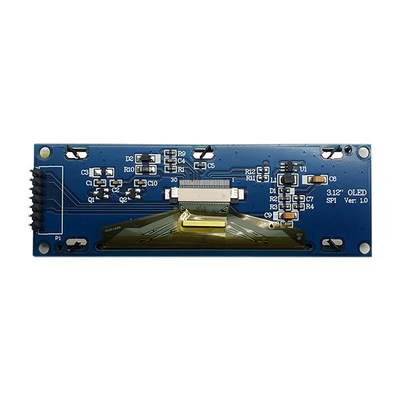

Modülün, müşterilerin uygulamaları için ek PCB geliştirmesine gerek kalmadan tel bağlantıları kullanmalarını sağlayan yerleşik bir PCB'si vardır.PCB'deki entegre VCC devresi, müşteri kullanımını basitleştirirDört montaj deliği ile donatılmış olan bu PCB kartı, müşterilerin uygulamalarında modülleri güvence altına almaları için kolay bir yöntem sunar.tıbbi cihazlar, endüstriyel kontrol, vb.
Grafik OLED Ekranı 3.12 inç SPI Arayüzü Ürün Çizimi
Mekanik Özellikler
| Ürün | Özellikleri | Birim |
| Çizim | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| Görünüm Alanı | 78.78 ((W) x21.18 ((H) | mm |
| Etkin Alan | 76.78 ((W) x19.18 ((H) | mm |
| Döşeme | 256 nokta x 64 nokta | - Hayır. |
| Pixel Pitch | 0.30 ((W) x0.30 ((H) | mm |
| Piksel Boyutu | 0.28 ((W) x0.28 ((H) | mm |
Pin Tanımı
| Pin No. | Simge | Görev |
|
1 |
GND |
Mantıksal devrenin temeli Bu bir zemin pinidir. Aynı zamanda mantıksal pinler için bir referans olarak da çalışır. Dış zemine bağlanmalıdır. |
|
2 |
VCC |
Ekran modülü devresi için güç kaynağı Bu bir gerilim kaynağı, dış kaynağa bağlı. 3-5V |
| 3 | SCK | Saat çizgisi |
|
4 |
SDA |
Veri hattı |
|
5 |
RES
|
Bu pin, sıfırlama sinyali girişidir. Pin alçak çekildiğinde, çipin başlatılması yürütülür. Normal çalışma sırasında bu pinin ALTIK çekilmesini tutun. |
|
6 |
DC |
Bu pin, MCU'ya bağlanan Veri / Komut kontrol pinidir. Pin HIGH çekildiğinde, D[1:0]'daki veriler veri olarak yorumlanır. Pin LOW çekildiğinde, D[1:]'daki veriler veri olarak yorumlanır.0] bir komuta kayıtlarına aktarılacak. |
|
7 |
CS |
Bu pin, MCU'ya bağlanan çip seçimi girişidir. Çip, CS #'yi ALT (aktif ALT) çekildiğinde MCU iletişimini etkinleştirir. |
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim | Notlar |
| Güç kaynağı | VBAT | 3.3 | 5 | V |
- |
| Mantıksal Güçlendirme Voltajı | VDD | 2.5 | 3.3 | V | 1,2 |
| Sürücü Akım Voltajı | Vcc | 0 | 15 | V | 1,2 |
| Vcc Güçlendirme Akımı | Icc |
- |
55 | mA | 1,2 |
| Çalışma sıcaklığı | Yukarı | -40 | 85 | °C |
- |
| Depolama sıcaklığı | Tstg | -45 | 90 | °C |
- |
DC Özellikleri
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Güçlendirme Voltajı | VDD | 2.8 | 3.0 | 3.3 | V | |
| Yüksek Seviye Giriş | HIV | Yout=100Ua, 3.3MHz | 0.8xVdd |
- |
Vdd | V |
| Düşük düzeyde giriş | VIL | Yout=100Ua, 3.3MHz | 0 |
- |
0.2xVdd | V |
| Mantıksal Akım | IVBAT | Not: |
- |
250 |
- Hayır. |
mA |
| Ekran voltajı | VCC | Ta=25 °C | 11.5 | 12.0 | 12.5 | V |
Not:VDD=3.0V,VCC=12.0V(VDD,VCC Modülün içi tarafından beslenme
%100 Ekran Alanı Aç.
Optik ve Elektriksel Özellikler
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Parlaklık ((Sarı) | Lbr |
Polarizer ile (Note 3) |
60 | 90 |
- |
Cd/m2 |
| C.I.E. ((Sarı) |
(X) Y) |
Polarizer ile |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| Karanlık Oda Karşıtlığı | CR | - | >2000:1 | - | ||
| Görünüm açısı | > 160 | - | - | derecesi |
Güvenilirlik Testleri Şartları
| Ürün | Koşullar | Kriterler | |
| Yüksek sıcaklıkta çalışma | 85°C | TBD |
Operasyonel fonksiyonlar |
| Düşük Sıcaklıkta Çalışma | -40°C | TBD | |
| Yüksek sıcaklıkta depolama | 90°C | TBD | |
| Düşük Sıcaklıkta Depolama | -45°C | TBD | |
|
Yüksek Sıcaklık/Nemlilik Operasyon |
60°C | TBD | |
| Isı Şoku | -40°C~90°C | TBD | |

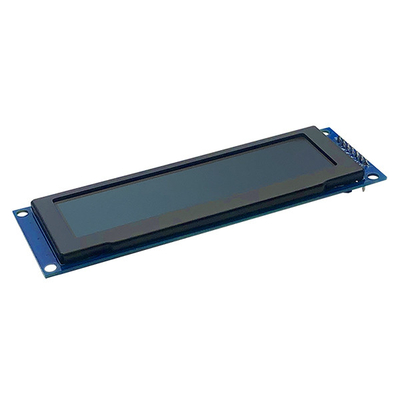

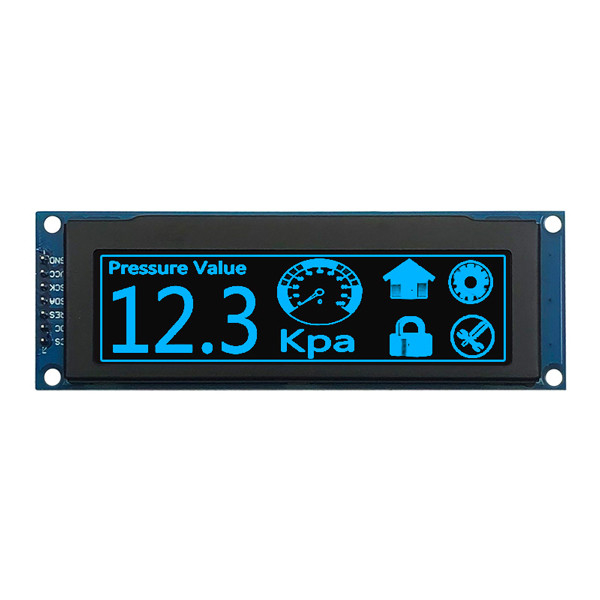

Grafik OLED Ekran 3.12 inç SPI Arayüzü Ürün Görüntüsü
