Ürün ayrıntıları:
|
| Ürün: | 1,45 inç Tam Renkli OLED | Karar: | 160x128 Piksel |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | 8-bit 68XX/80XX Paralel, 4-Kablolu SPI, I2C |
| Renk Göster: | Tüm renkler | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 35.80 x 30.80 x 1.60 (mm) | Etkin Alan: | 28.78 x 23.024 (mm) |
| Piksel aralığı: | 00,06 x 0,18 (mm) | Çalışma sıcaklığı: | -40°C ila +70°C |
| saklama derecesi.: | -40°C ila +85°C | Sürücü IC: | SSD1333 |
| Mantık için besleme voltajı: | 1.65 - 3.5V | PIN numarası: | 30 pim |
| Görev: | 1/128 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 160x128 Piksel OLED Ekranı,1.45 inçlik OLED ekran,30 Pinlik OLED Ekran |
||
1.45 inç AMOLED 160x128 Nokta 30 Pin Ürün Tanıtımı
SFOS145TW-7100AN renkli bir OLED ekranıdır. OLED (Organic Light Emitting Diode) daha parlak, daha net görüntüler ve daha çevik yanıt hızı ile yeni nesil bir teknolojidir.45 inç SFOS145TW-7100AN OLED ekranı 160 x 128 tek renkli noktalardan oluşurBu OLED modülü hafif, düşük güç tüketimi, küçük boyutta ve seçilecek farklı arayüzlere sahiptir; varsayılan SPI, paralel ve I2C arayüzüdür.
Bu ürünün SFOS145TW-7100AN etkin alan boyutu (diyagonal) 1. 45 inç, modül boyutu 35. 80 x 30. 80 x 1. 60 (mm) ve etkin alan boyutu 28. 78 x 23. 024 (mm)'dir.45 inçlik OLED ekran IC SSD1333 ile donatılmıştır ve 20000 yüksek kontrast oranına sahiptir:1. Mantıksal güç kaynağının voltaj aralığı 1.65V-3.5V'dir, tipik bir değeri 3V'dir. Tıbbi ekipman, POS sistemleri, beyaz mallar, ev uygulamaları,Endüstriyel aletler, otomasyon, ses-görsel görüntüleme sistemleri, kişisel bakım ürünleri, ev aletleri, araba ekranları, dinamik bilgi ekranları vb.
Ekran Özellikleri
1) Ekran Modu: Pasif Matrix
2) Renk: 262.144 Renk (En fazla)
3) Sürüş Görevi: 1/128 Görev
Mekanik Özellikler
1) Çizim Çizimi: Bağlı çizime göre
2) Piksel sayısı: 160 (RGB) × 128
3) Modül Boyutu: 35.80 × 45.30 × 1.60 (mm)
4) Panel Boyutu: 35.80 × 30.80 × 1.60 (mm) Anti-Glare polarizer dahil
5) Etkin Alan: 28.78× 23.024 (mm)
6) Piksel Pitch: 0.06 × 0.18 (mm)
7) Piksel Boyutu: 0.04 × 0.164 (mm)
8) Ağırlık: TBD (g) ± 10%
1.45 inç AMOLED 160x128 Nokta 30 Pin Ürün Çizimi
Pin Tanımı
| Pin No. | Simge | İ/Ç | Görev | ||||||||||||||||||||||||
| Güç kaynağı | |||||||||||||||||||||||||||
| 22 | VDD | P |
Çekirdek mantık devresi için güç kaynağı Bu, VCI'den içeride düzenlenen bir voltaj kaynağı iğnesi. Bu iğne ve VSS arasında her koşulda bir kondansatör bağlanmalıdır. |
||||||||||||||||||||||||
| 5, 25 | VCC | P |
OEL paneli için güç kaynağı Bu çipin en pozitif gerilim kaynağı. Dış kaynak. |
||||||||||||||||||||||||
| 23 | VSS | P |
OEL Sisteminin temeli Bu bir zemin pinidir. Ayrıca mantıksal pinler, OEL sürüş voltajları ve analog devreler için bir referans olarak da çalışır. Dış zemine bağlanmalıdır. |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
Analog devrenin temeli Bunlar analog zemin pinleri, VSS'ye dışarıdan bağlanmalı. |
||||||||||||||||||||||||
| Sürücü | |||||||||||||||||||||||||||
| 24 | IREF | Ben... |
Parlaklık ayarlama için mevcut referans Bu pin segment akım referans pinidir. Bu pin ve VSS arasında bir direnç bağlanmalıdır. Akımı maksimum 12.5μA olarak ayarlayın. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
COM sinyali için yüksek çıkış voltaj seviyesi Bu düğme COM sinyalleri için yüksek voltaj çıkışı seviyesinin giriş düğmesidir. Tantalum kondansatörü bu pin ve VSS arasında bağlanmalıdır. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
SEG sinyali için düşük çıkış voltaj seviyesi Bu segment gerilim referans iğnesi. Dış VSL kullanılmadığında, bu iğne açık bırakılmalı ve diyot yere bağlanmalıdır. |
||||||||||||||||||||||||
| TestingPads | |||||||||||||||||||||||||||
| 21 | FR | O. |
Çerçeve Frekansı tetikleme sinyali Bu iğne, sürücü durumunu belirlemek için kullanılabilecek bir sinyal gönderecektir. Bu iğneye hiçbir şey bağlanmamalıdır. |
||||||||||||||||||||||||
| Arayüz | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Ben... |
İletişim Protokolü Seç Bu pinler MCU arayüzü seçim girişidir. Aşağıdaki tabloya bakın: |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| Dört tel SPI | 0 | 0 | |||||||||||||||||||||||||
| 8-bit 68XX Paralel | 0 | 1 | |||||||||||||||||||||||||
| 8-bit 80XX Paralel | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | Ben... |
Kontrolör ve sürücü için güç sıfırlaması Bu pin, sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması yürütülür. Normal çalışma sırasında bu pinin yüksek çekilmesini sağlayın. |
||||||||||||||||||||||||
| 18 | CS# | Ben... |
Çip Seç Bu pin çip seçin giriş. Çip sadece MCU iletişim için etkinleştirilmiştir CS# aşağı çekildiğinde. |
||||||||||||||||||||||||
|
19 |
D/C# |
Ben... |
Veriler/Komuta Kontrolü Bu pin Data/Command kontrol pinidir. Pin yüksek çekildiğinde, D7 ~ D0'daki giriş görüntü verileri olarak ele alınır. Pin düşük çekildiğinde, D7 ~ D0'daki giriş görüntü verileri olarak ele alınır.D7~D0'daki giriş komuta kayıtlarına aktarılacak.. Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde, SDIN'deki veriler veri olarak ele alınır. Düşük çekildiğinde, SDIN'deki veriler komut kayıtlarına aktarılır. Üç telli seri mod seçildiğinde, bu pin VSS'ye bağlanmalıdır. MCU arabirim sinyallerine ayrıntılı ilişki için, lütfen Zamanlama Karakteristikleri Şemalarına bakın. |
||||||||||||||||||||||||
| Arayüz | |||
|
14 |
E/RD# |
Ben... |
Okumak/Yazma Etkinleştir veya Okumak Bu pin MCU arayüzünün girişidir. 68XX serisi mikroprosesörüne bağlandığında, bu pin Enable (E) sinyali olarak kullanılır.Bu pin yüksek çekildiğinde ve CS # düşük çekildiğinde okuma / yazma işlemi başlatılır. 80XX-mikroprosesörüne bağlandığında, bu pin Oku (RD #) sinyalini alır. Seri mod seçildiğinde, bu pin VSS'ye bağlanmalıdır. |
|
15 |
R/W# |
Ben... |
Okumak/Yazmak Seç veya Yaz Bu pin MCU arayüzünün girişidir. 68XX serisi mikroprosesörüne bağlandığında, bu pin Oku/Yaz (R/W#) seçim giriş olarak kullanılır.Bu iğneyi okumak için yüksek ve yazmak için alçak olarak çek.. 80XX arabirim modu seçildiğinde, bu pin Yaz (WR #) giriş olacaktır. Bu pin düşük çekildiğinde ve CS # düşük çekildiğinde veri yazma işlemi başlatılır. Seri mod seçildiğinde, bu pin VSS'ye bağlanmalıdır. |
|
6~13 |
D7~D0 |
İ/Ç |
Makine verileri giriş/çıkış otobüsü Bu pinler, mikroprosesörün veri otobüsüne bağlanacak 8 bitlik iki yönlü veri otobüsüdür.D1 seri veri giriş SDIN olacak ve D0 seri saat giriş SCLK olacak. Kullanılmayan iğneler, seri moddaki D2 hariç, VSS'ye bağlanmalıdır. |
| Rezerv | |||
|
1, 30
|
NC | - |
Rezerve Pin (Destek Pin) Destek pikler, fonksiyon pikler üzerindeki gerginliklerin etkilerini azaltabilir. |
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| İşlem için besleme voltajı | VDD | - 0 oldu.3 | 4 | V |
| I/O Pins için besleme voltajı | VDDIO | - 0 oldu.3 | 4 | V |
| Ekran için besleme voltajı | VDDH | - 0 oldu.3 | 15 | V |
| Çalışma sıcaklığı | TOP | -40 | 70 | .C |
| Depolama sıcaklığı | TSTG | -40 | 85 | .C |
| Yaşam süresi (100 cd/m2) | 10,000 | - | saat |
Optik Özellikleri
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Parlaklık | Lbr | Not 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (Beyaz) | X Y | M.Ö.T. 1931 | 0.260.29 | 0.300.33 | 0.340.37 | |
| C.I.E. (Kırmızı) | X Y | M.Ö.T. 1931 | 0.62.0.28 | 0.660.32 | 0.70 0.36 | |
| C.I.E. (Yeşil) | X Y | M.Ö.T. 1931 | 0.240.60 | 0.280.64 | 0.32.0.68 | |
| C.I.E. (Mavi) | X Y | M.Ö.T. 1931 | 0.100.16 | 0.140.20 | 0.180.24 | |
| Karanlık Oda Karşıtlığı | CR | - | >10,000:1 | - | ||
|
Görme açısı |
-
|
Özgür |
-
|
derecesi |

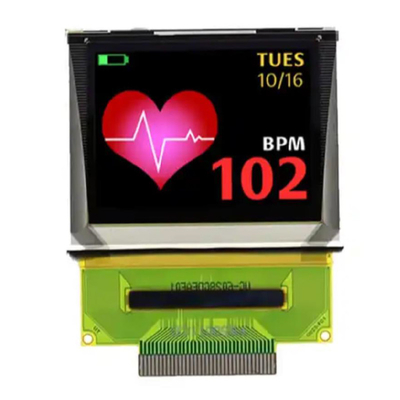

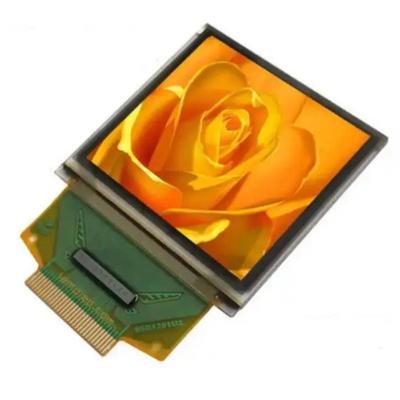

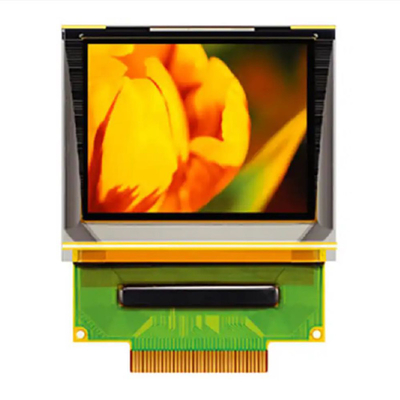

1.45 inç AMOLED 160x128 Nokta 30 Pin Ürün Görüntüsü
