Ürün ayrıntıları:
|
| Ürün: | 1.5 inçlik OLED ekran | Karar: | 128x128 |
|---|---|---|---|
| Cam Tipi: | oled | Optik: | Tüm bakış açıları 80/80/80/80 |
| Arabirim: | I2C, SPI, 6800, 8080 İsteğe bağlı | Anahat Dim.: | 33,9 (G) x 37,3 (Y) x 1,45 (K) mm |
| Etkin Alan: | 26,86 (G) x 26,86 (Y) mm | Çalışma sıcaklığı: | -30°C ila +80°C |
| PIN numarası: | 25 iğne | Kontrolör: | SH1107 veya Eşdeğeri |
| Sürüş modu: | 1/128 Görev döngüsü | Bağlantı: | Dişli + FPC |
| Kontrast Oranı: | 2000 : 1 ( Karanlık Oda Kontrastı ) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1,5 inç OLED Ekran Modülü,128x128 OLED Ekran Modülü |
||
1.5 inç OLED, 128x128 Nokta 1.5 inç OLED Ekran Ürün Tanıtımı
SAEF Teknolojisi SFOS150JY-7175AN, 128x128 nokta çözünürlüğüne sahip 1.5 inçlik bir OLED (Organic Light Emitting Diode) ekranıdır. Bu 1.5 oled modülü kontrolör SH1107G oled IC'ye yerleştirilmiştir.8 bit 6800 ve 8080'i destekler.SAEF, müşterilerin uygulamaları için uygun modülü seçmeleri için ZIF FPC ve Hotbar sürümleri sunar.
SFOS150JY-7175AN bir COG yapısı OLED ekranıdır. Bu OLED modülü hafif, düşük güç ve çok ince, duvar / metre cihazları, ev uygulamaları, POS sistemi, Bulut / IoT sistemi için uygundur.El aletleri, akıllı teknoloji cihazları, enerji sistemleri, otomotiv, iletişim sistemleri, tıbbi enstrümanlar vb. OLED modülü -30°C'den +80°C'ye kadar sıcaklıklarda çalışabilir;Saklama sıcaklıkları -40°C'den +85°C'ye kadar değişir..
SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojisi de dahil olmak üzere üç mekanik yapıda mevcuttur.50x16 OLED grafik ekranında mevcut grafik tek renkli OLED çözünürlüğü, 64x128 OLED, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekran 128x64, OLED 128x128, ve 256x64 OLED ekran.SAEF ürün yelpazesindeki grafik OLED ekranları, kablosuz denetleyicilere ve arayüzlere paralelBu OLED ekran modülleri çözünürlük / renge bağlı olarak 3V veya 5V voltajı vardır.
SAEF, 0.42 "den 5.5" OLED'e kadar, 0.42 "mikro OLED Ekranı, 0.66 "mini OLED Ekranı, 0.69" OLED, 0.91 "OLED Ekranı, 0.95" OLED, 0.96" OLED ekranı, 1.5" OLED Ekranı, 2" OLED, 2.4" OLED, 2.7" OLED Ekranı, 5.5" OLED Ekranı ve özel tasarım çözümleri.
Fiziksel veriler
| Hayır, hayır. | Parçalar | Spesifikasyon | Birim |
| 1 | Çapraz Boyut | 1.50 | İnç |
| 2 | Karar | 128 * 128 | Noktalar |
| 3 | Etkin Alan | 26.86 ((W) * 26.86 ((H) | mm |
| 4 | Çizelge Boyutu | 33.90 ((W) * 37.30 ((H) | mm |
| 5 | Pixel Pitch | 0.210 ((W) * 0.210 ((H) | mm |
| 6 | Piksel Boyutu | 0.185 ((W) * 0.185 (H) | mm |
| 7 | Sürücü IC | SH1107G-02 | - |
| 8 | Renk Göster | Beyaz | - |
| 9 | Gri Ölçek | 1 | Biraz. |
| 10 | Arayüz | Paralel / SPI / IIC | - |
| 11 | IC Paketi Tipi IC | COG | - |
| 12 | Modül Bağlantı Tipi | ZIF | - |
| 13 | Kalınlığı | 1.45±0.1 | mm |
| 14 | Ağırlık | TBD | g |
| 15 | Görev | 1/128 | - |
1.5 inç OLED, 128x128 Nokta 1.5 inç OLED Ekran Ürün Çizimi
Mutlak maksimum derecelendirmeler
| Parçalar | - Min. | - Max. - Hayır. | Birim | Not: |
| Güçlendirme Voltajı ((VDD) (VDD) | - 0 oldu.3 | +3.6 | V | IC en yüksek değer IC |
| Güçlendirme Voltajı ((VPP) (VPP) | - 0 oldu.3 | +17 | V | IC en yüksek değer IC |
| Çalışma sıcaklığı ((TOP) | -30 | 80 | °C |
- |
| Depolama sıcaklığı ((TST) (TST) | -40 | 85 | °C |
Elektrikli özellikler
| Parçalar | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | |
|
Güçlendirme Voltajı |
Mantıksal Güçlendirme Voltajı IC | VDD | 1.65 | 3.0 | 3.5 | V |
| Çalışma (OLED panelleri için) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
Giriş Voltajı |
Yüksek Voltaj | HIV | 0.8 * VDD |
- |
VDD | V |
| Düşük Voltaj | VIL | VSS |
- |
0.2 * VDD | V | |
|
Çıkış Voltajı |
Yüksek Voltaj | VOH | 0.8 * VDD |
- |
VDD | V |
| Düşük Voltaj | VOL | VSS |
- |
0.2 * VDD | V | |
Elektro-optik özellikler
| Parçalar | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: | |
| Çalışma parlaklığı | L | 80 | 100 | - | cd/m2 | % 100 piksel açık | |
| Güç tüketimi | P |
- |
120 | 150 | mW | % 30 piksel | |
| Çerçeve sıklığı | Fr |
- |
100 |
- |
Hz |
- |
|
| Renk Koordinatları | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Karanlık oda |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Yanıt Zamanı | Kalkın. | Tr | - | 10 | - | Biz | - |
| Çürüme | Td | - | 10 | - | Biz | - | |
| Kontrast oranı | Kr | 10000:1 |
- |
- |
- |
Karanlık oda | |
| Görme açısı | △θ | 160 |
- |
- |
Derece |
- |
|
| Çalışma ömrü | Yukarı | 20,000 |
- |
- |
Saatler | L= 100 cd/m2 | |

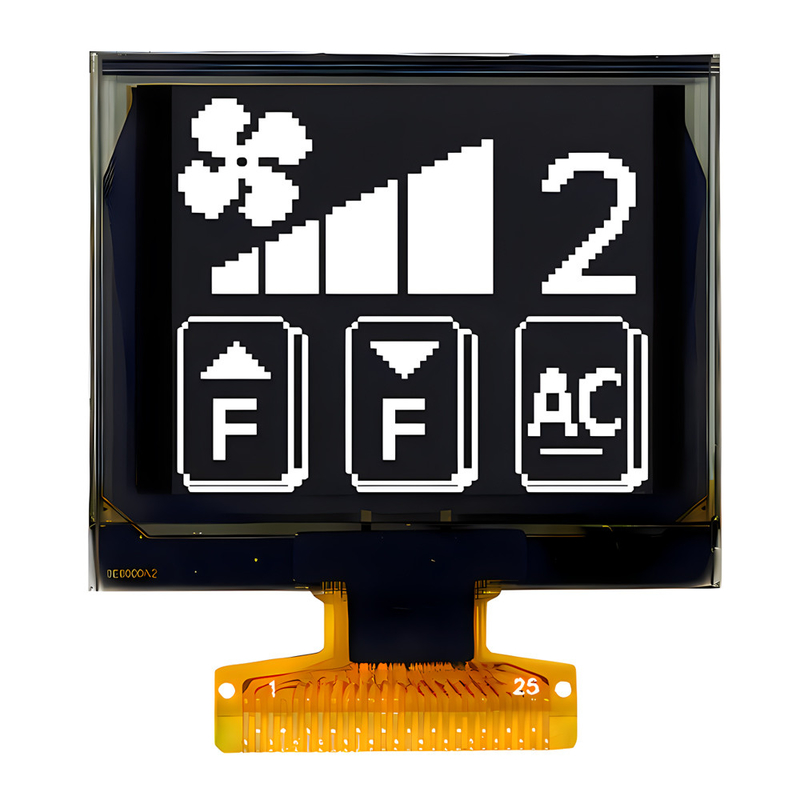

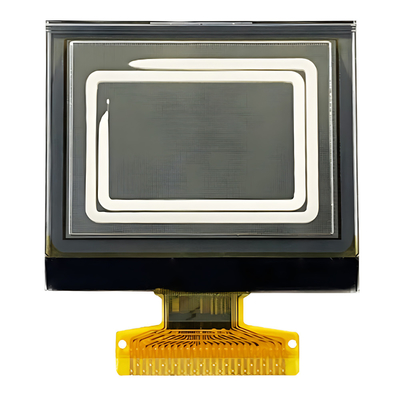

1.5 inç OLED, 128x128 Nokta 1.5 inç OLED Ekran Ürün Görüntüsü
