Ürün ayrıntıları:
|
| Ürün: | 0.96 inç I2C OLED 4 pin | Karar: | 128x64 piksel |
|---|---|---|---|
| Yapı: | COG OLED + PCB | Arabirim: | I2C isteğe bağlı |
| dokunmatik ekran: | kişiselleştirilebilir | Görüntüleme yönü: | Tüm Görüş Açıları (85/85/85/85) |
| Anahat Dim.: | 24,7 × 27 (mm) (PCB BOYUTU) | Bağlantı: | Metal Pimler |
| PIN numarası: | 4 iğne | Çalışma sıcaklığı.: | -40℃ ila +85℃ |
| Yaşam süresi: | 50.000 saat @ 60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 12864 OLED Ekran Kartı Modülü,128x64 OLED Ekran Modülü,0.96 inç OLED Ekran Kartı Modülü |
||
SFOM096YZ4-12864WB-02 Spesifikasyon.pdf
0.96 inç OLED I2C arayüzü Ürün Tanıtımı
0,96 inçlik I2C modülü, çeşitli elektronik cihazlarda yaygın olarak kullanılan küçük bir OLED ekran modülüdür.96 inç OLED I2C modülü, mükemmel ekran performansı ve düşük güç tüketimi özellikleri nedeniyle elektronik ürünlerde ideal bir ekran çözümü haline geldi.
Ürün kodu:SFOM096YZ4-12864WB-02
Ekran boyutu: 0.96 inç
Çözünürlük: 128x64 piksel
Görme açısı: 160°'dan fazla
Renk seçenekleri: sarı mavi, beyaz, mavi
Güç gereksinimi: 3V/5V
Sinyal türü: dijital sinyal, I2C iletişimini destekler
Pin tanımları: GND, VDD, SCK, SDA
Çalışma sıcaklık aralığı: -40 °C ila 85 °C (endüstriyel sınıf)
Güç tüketimi: Tam olarak aydınlatıldığında yaklaşık 0.08W, yaklaşık 0.06W
0.96 inçlik OLED'in kendisi, arka ışıklandırma gerektirmeyen kendi kendine aydınlatıcı bir teknolojiye sahiptir.96 inçlik OLED çok düşük güç tüketimine sahiptir, özellikle pil ile çalışan taşınabilir cihazlar için uygundur. Kullanıcılara mükemmel görsel deneyim sağlayan yüksek kontrast özelliğine sahiptir.3V ve 5V mantıksal seviyeler, ek bir seviye dönüşümü gerekmez. I2C arayüzünü destekler, sadece iki veri arayüzü kablosu veri iletimini ve kontrolünü tamamlamak için gereklidir.96 inçlik OLED, akıllı cihazlar için bir durum ekranı olarak akıllı evlerde yaygın olarak kullanılır, zaman ve sağlık verileri gibi bilgileri görüntülemek için akıllı giyilebilir cihazların yanı sıra; ve endüstriyel enstrümanlarda ve endüstriyel otomasyonda kilit parametreleri göstermek ve benzeri.
Özellikleri
| Ürün | 0.96 inç OLED I2C arayüzü |
| Model numarası | SFOM096YZ4-12864WB-02 |
| Sürüş Şeması | 1/8 |
| Görme yönü | Tüm Bakış Açıları |
| Sürücü IC | SSD1315 |
| Güç kaynağı voltajı | 3.0V |
| VCC | 12.0V |
| Arayüz | IIC |
| Modül Boyutu | 24.70 (L) x27.0 (W) mm (PCB BÖLÜMÜ) |
| Görme Alanı | 22.74 ((L) x 11.86 (W) mm |
| Etkin Alan | 21.74 (L) x 10.86 (W) mm |
| Dot Pitch | 0.154 (W) x 0.154 (H) mm |
| Nokta Boyutu | 0.17 ((W) x 0.17 ((H) mm |
Çizim
Arayüz Pin Tanımı
| Pin no. | Simge | Tanımlamalar |
| 1 | GND | Mantıksal devrenin temeli |
| 2 | VDD | Mantığın Güç kaynağı |
| 3 | SCK | Seri saat girişi. |
| 4 | SDA | Seri veri girişi. |
Optik Özellikleri
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim | |
|
Parlaklık (VCC Dışarıdan Sağlanır) |
Lbr | Not 5 | 90 | - | - | cd/m2 | |
|
Parlaklık (VCC iç DC/DC tarafından üretilir) |
Lbr | Not 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (Beyaz) | X Y | M.Ö.T. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | |||
| Görme açısı | - | Özgür | - | derecesi | |||

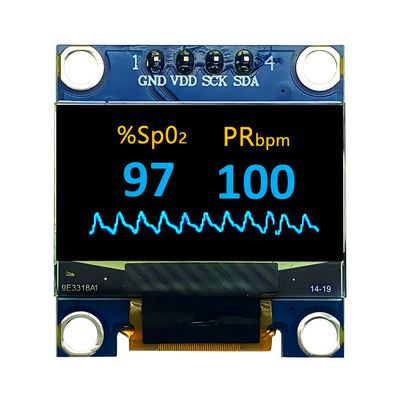

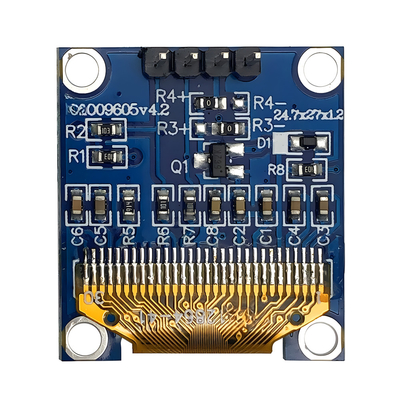

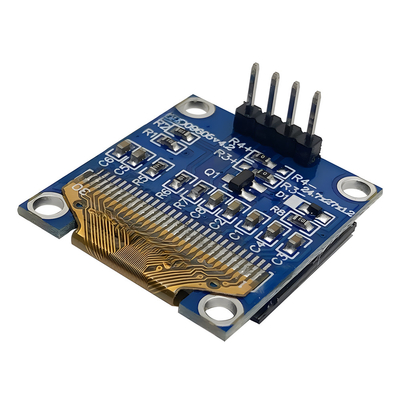

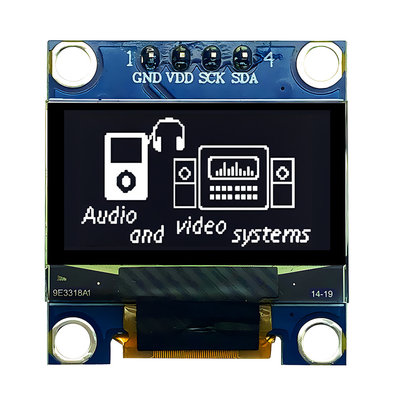

0.96 inç OLED I2C arayüzü Ürün Görüntüleri
Güvenilirlik Testlerinin İçeriği
| Ürün | Koşullar | Kriterler | |
| Yüksek sıcaklıkta çalışma | 70°C, 240 saat |
Operasyonel fonksiyonlar çalışıyor. |
|
| Düşük Sıcaklıkta Çalışma | -40°C, 240 saat | ||
| Yüksek sıcaklıkta depolama | 85°C, 240 saat | ||
| Düşük Sıcaklıkta Depolama | -40°C, 240 saat | ||
| Yüksek Sıcaklık/Nemlilik İşlemleri | 60°C% 90 RH, 120 saat | ||
| Isı Şoku |
-40°C-> 85°C, 24 döngü 60 dakikalık bekleme. |
||
