Ürün ayrıntıları:
|
Ürün: | 0,49 inç OLED ekran Modülü | Piksel Sayısı: | 64x32 Grafik |
---|---|---|---|
Sürücü IC: | SSD1315 veya Eşdeğeri | Ekran Kipi: | Pasif Matris |
Renk Göster: | Tek renkli (Beyaz) | Sürüş görevi: | 1/32 Görev |
Panel Boyutu: | 14,5x11,6x1,227 (mm) | Etkin Alan: | 11.18 x 5.58 (mm) |
Piksel aralığı: | 0,175x0,175 (mm) | Piksel boyutu: | 0,155x0,155 (mm) |
Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | I2C |
Bağlantı: | Lehimleme/Hotbar | PIN numarası: | 14 iğne (özelleştirilebilir) |
Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 0.49 inçlik OLED ekran,El cihazı uygulama OLED ekranı,I2C Arayüzü OLED Ekranı |

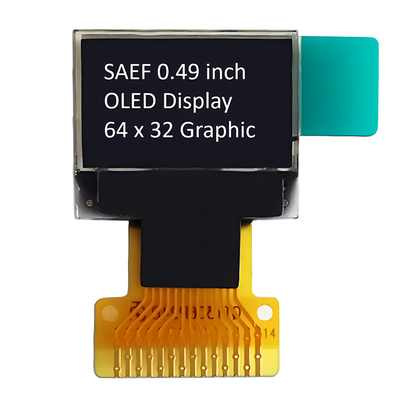

0.49 inç OLED 64*32 Nokta Ekran Ürün Tanıtımı
0.49 inçlik OLED ürünleri, ultra ince, düşük güç, yüksek kontrast ve geniş görüntüleme açısı özellikleri nedeniyle çeşitli akıllı cihazlarda ve enstrümanlarda yaygın olarak kullanılan küçük ekranlardır.49 inçlik OLED ekran genellikle 64x32 piksel nokta matrisine sahiptir, beyaz yazı tiplerini görüntüleyebilen, bir SSD1315 denetleyici tarafından çalıştırılan, I2C seri arayüzünü destekleyen ve 2.8V voltajda çalışan bir ekran.OLED'in kendi kendine aydınlatıcı özelliklerinden dolayı, arka ışıklandırma gerektirmez, bu nedenle ultra ince gövde tasarımı ve düşük güç tüketiminin avantajlarına sahiptir.Ve çeşitli çevresel koşullara uygundurlar.Ek olarak, 0.49 inçlik OLED ekran ekranı, konektörlere gerek kalmadan PCB'ye doğrudan lehimlenmeyi kolaylaştıran FPC bağlantı yöntemini benimser.
0.49 inçlik OLED ürünleri, kompakt boyutları ve yüksek çözünürlüğü nedeniyle sıkı alan gereksinimleri olan cihazlar için son derece uygundur. Akıllı saatlerde, sağlık izleme cihazlarında,endüstriyel kontrol sistemleri için küçük ekranlar, taşınabilir oyun konsolları ve küçük ve verimli ekranlar gerektiren diğer durumlar.49 inçlik OLED ürünleri, benzersiz teknolojik avantajları ve geniş uygulama potansiyeli nedeniyle modern küçük ekranlar için tercih edilen çözümlerden biri haline geldiTeknolojinin olgunlaşması ve pazarın genişlemesiyle birlikte, bu tür ürünlerin gelecekteki akıllı ve elektronik cihazlarda daha önemli bir rol oynamalarını bekleyebiliriz.
Özellikleri
Ürün Çizimi
Arayüz Pin Tanımı
Pin No. | Simge | İ/Ç | Görev |
Güç kaynağı | |||
8 | VDD | P |
Mantığın Güç kaynağı |
7 | VSS | P |
Mantıksal devrenin temeli |
14 | VCC | P |
OEL paneli için güç kaynağı |
Sürücü | |||
12 | IREF | Ben... |
Parlaklık ayarlama için mevcut referans |
13 | VCOMH | O. |
COM sinyali için Voltaj Çıktısı Yüksek Seviye. Bu düğme COM sinyalleri için voltaj çıkışı yüksek seviyesinin giriş düğmesidir. |
DC/DC dönüştürücü | |||
|
|
|
DC/DC dönüştürücü devresi için güç kaynağı |
3/4 |
C1P/C1N |
Ben... | Uçan Inverter Kondensatörünün Pozitif Terminalı Uçan Artırma Kondensatörünün Negatif Terminalı Terminaller arasında yük pompası kondansatörleri gereklidir.Değiştiricinin kullanılmadığı zamanlarda yüzecekler.. |
Arayüz | |||
|
|
|
Kontrolör ve sürücü için güç sıfırlaması |
10 | SCL | Ben... |
I2C otobüs veri sinyali |
11 | SDA | İ/Ç |
I2C otobüs veri sinyali |
Rezerv | |||
6 |
VBREF |
- |
NC |
Optik Özellikleri
Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim | |
Parlaklık (VCC Dışarıdan Sağlanır) |
Lbr | Not 5 | 160 | - | - | cd/m2 | |
Parlaklık (VCC iç DC/DC tarafından üretilir) |
Lbr | Not 6 | 160 | 180 | - | cd/m2 | |
C.I.E. (Beyaz) | X Y | M.Ö.T. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | |||
Görme açısı | - | Özgür | - | derecesi |
DC Özellikleri
Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim | |
Mantık için besleme voltajı | VDD | 1.65 | 2.8 | 3.3 | V | ||
Ekran için besleme voltajı (Dışarıdan sağlanıyor) |
VCC |
Not 5 (İç DC/DC devre dışı bırak) |
7.0 | 7.25 | 7.5 | V | |
DC/DC için besleme voltajı | VBAT | Dahili DC/DC etkinleştir | 3.3 | - | 4.2 | V | |
Ekran için besleme voltajı (iç DC/DC tarafından üretilen) | VCC |
Not 6 (İç DC/DC etkinleştirilmiş) |
7.0 | - | 7.25 | V | |
Yüksek Seviye Giriş | HIV | IOUT = 100μA, 3.3MHz | 0.8×VDD | - | VDD | V | |
Düşük düzeyde giriş | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDD | V | |
Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | VDD | V | |
Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDD | V | |
VDD için çalışma akımı | IDD | - | 180 | 300 | μA | ||
VCC için çalışma akımı (dışarıdan sağlanan VCC) |
ICC |
Not 7 |
- |
5 |
10 |
mA |
|
VBAT için çalışma akımı (iç DC/DC tarafından üretilen VCC) | IBAT |
Not 8 |
- |
10 |
15 |
mA |
|
VDD için Uyku Modu Akımı | IDD, SLEEP | - | 1 | 5 | μA | ||
VCC için Uyku Modu Akımı | ICC, SLEEP | - | 2 | 10 | μA |

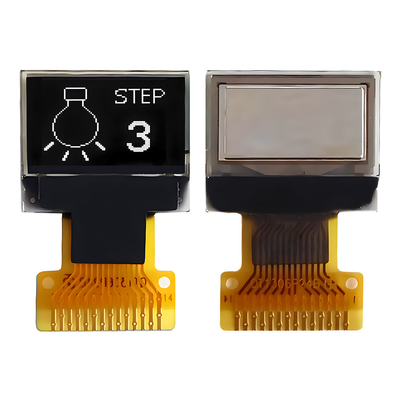

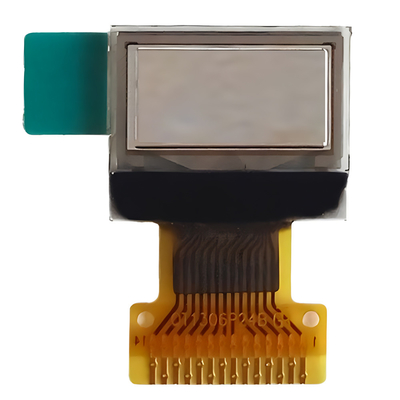

Ürün Görüntüsü
Güvenilirlik Testlerinin İçeriği
Ürün | Koşullar | Kriterler | |
Yüksek sıcaklıkta çalışma | 70°C, 240 saat |
Operasyonel fonksiyonlar çalışıyor. |
|
Düşük Sıcaklıkta Çalışma | -40°C, 240 saat | ||
Yüksek sıcaklıkta depolama | 85°C, 240 saat | ||
Düşük Sıcaklıkta Depolama | -40°C, 240 saat | ||
Yüksek Sıcaklık/Nemlilik İşlemleri | 60°C,% 90 RH, 120 saat | ||
Isı Şoku |
-40°C <==> 85°C, 24 döngü 60 dakikalık bekleme. |
