Ürün ayrıntıları:
|
| Ürün: | 0.96" OLED ekranı | Piksel Sayısı: | 128x64 piksel |
|---|---|---|---|
| Sürücü IC: | SSD1315 veya Eşdeğeri | Ekran Kipi: | Pasif Matris |
| Renk Göster: | Tek renkli (Beyaz) | Sürüş görevi: | 1/64 Görev |
| Panel Boyutu: | 24.7 x 16.6 x 1.3 (mm) | Etkin Alan: | 21,74x11,175 (mm) |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | SPI/I2C/8080 |
| Bağlantı: | Eklenti | PIN numarası: | 30 iğne (özelleştirilebilir) |
| Çalışma sıcaklığı.: | -40C - +70C | saklama derecesi.: | -40C - +85C |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 128X64 OLED Ekranı,SPI Oled Ekran,30 Pinlik OLED Ekran |
||
Toptan Fiyat 0.96 Inch OLED Ekran Ürün Tanıtımı
0,96 inçlik OLED ekranı, hafif, düşük güç tüketimi, yüksek kontrast,ve geniş bakış açısı özellikleri. 0.96 inçlik OLED ekranlar tipik olarak SSD1315 / SSD1306 sürücü yongalarını kullanır ve 6800 ve 8080 paralel, 3 tel veya 4 tel seri SPI ve IIC arayüz modu da dahil olmak üzere birden fazla arayüz modunu destekler.Bu tür bir ekran kendi kendine aydınlatıcı özelliklere sahiptir ve arka ışıklandırma gerektirmez., daha iyi ekran performansı, daha hızlı yanıt hızı ve daha geniş bir görüntüleme açısı ile sonuçlanır.
SAEF TECHNOLOGY tarafından üretilen 0,96 inçlik OLED ekranı akıllı telefonlarda, akıllı saatlerde, sağlık izleme cihazlarında, endüstriyel kontrol sistemlerinde, taşınabilir oyun konsollarında,ve küçük ve verimli ekranlar gerektiren diğer durumlardaTeknolojinin sürekli ilerlemesi ve piyasa talebinin büyümesi ile birlikte, 0.SAEF TECHNOLOGY'den 96 inçlik OLED ekranın ekran performansı açısından daha da optimize edilmesi ve geliştirilmesi bekleniyor.Bu arada, Nesnelerin İnterneti ve giyilebilir cihazların hızlı gelişmesiyle,Bu tür küçük OLED ekranların uygulama olasılıkları daha da geniş olacak.
Büyük ölçekli üretimin desteğiyle SAEF TECHNOLOGY üretim maliyetlerini kontrol eder ve üretim süreçlerini optimize eder.Büyük sayıda kullanıcıya seri üretim için ihtiyaçları karşılamak.
Özellikleri
| Parçalar | Spesifikasyon | Birim |
| Model numarası. | SFOS096XZ-7120AP | |
| Çapraz Boyut | 0.96 | İnç |
| Karar | 128x64 | Noktalar |
| Etkin Alan | 21.740 ((W) x 11.175 ((H) | mm2 |
| Çizelge Boyutu | 24.70 ((W) x 16.60 ((H) | mm2 |
| Pixel Pitch | 0.170 ((W) x 0.175 ((H) | mm2 |
| Piksel Boyutu | 0.150 ((W) x 0.150 ((H) | mm2 |
| Sürücü IC | SSD1315Z | - |
| Renk Göster | Beyaz | - |
| Gri Ölçek | 1 | Biraz. |
| Arayüz | 4-SPI/I2C/8080 | - |
| IC Paketi Tipi | COG | - |
| Modül Bağlantı Tipi | Asker | - |
| Kalınlığı | 1.30 ± 0.1 | mm |
| Ağırlık | TBD ± 10% | g |
| Görev | 1/64 | - |
Çizim
Arayüz Pin Tanımı
| - Hayır. | Simge | Açıklama |
| 1 | NC | Bağlantı yok. |
| 2 | C1N |
CXP/CXN-Pin şarj pompası kondansatörü için;Kondansatör ile birbirine bağlanın |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Şarj pompası düzenleyicisi devresi için güç kaynağı. |
| 7,10 | NC | Bağlantı yok. |
| 8 | VSS | Bu bir zemin iğnesi. |
| 9 | VDD | Çekirdek mantıksal işletim için güç kaynağı iğnesi. |
| 11 | BS1 |
MCU otobüs arabirimi seçme pinleri. |
| 12 | BS2 | |
| 13 | CS | Bu çip seçimi girişi. |
|
14 |
RES |
Sinyal girişini sıfırla.Pin düşük çekildiğinde,çipin başlatılması gerçekleşir. Normal işleyiş sırasında bu pin yüksek tut ((yani VDD'ye bağlanın) |
|
15 |
A0 |
Bu Data/Command kontrol düğmesi. HIGH çekildiğinde (yani VDD'ye bağlandığında), D[7:0]'daki veriler veriler olarak ele alınır. D[7:0]'daki veriler, LOW'u çektiğinde komut kayıtlarına aktarılır. I2C modunda, bu pin köle adres seçimi için SA0 olarak çalışır. 3 telli seri arayüz seçildiğinde, bu pin VSS'ye bağlanmalıdır. |
|
16 |
WR |
Bu MCU arayüzüne bağlanan okuma / yazma kontrol giriş iğnesi. 8080 arabirim modu seçildiğinde, bu pin Yaz (WR #) girişi olacaktır. |
|
17 |
RD |
8080 serisi mikroprosesörüne bağlandığında, bu pin Oku (RD #) sinyalini alır. Bu pin ALT çekildiğinde ve çip seçildiğinde yeniden işlem başlatılır. Seri veya I2C arayüzü seçildiğinde, bu pin VSS'ye bağlanmalıdır. |
|
18 ~ 25 |
D0 ~ D7 |
Bunlar, mikroprosesörün veri otobüsüne bağlanacak 8 bitlik iki yönlü veri otobüsüdür. Seri arayüz modu seçildiğinde, D0 seri saat girişi olacaktır: SCLK;D1 seri veri girişi olacak: SDIN ve D2 NC olarak tutulmalıdır. I2C modu seçildiğinde, D2, D1 birbirine bağlanmalı ve SDAout, uygulama sırasında SDAin olarak hizmet etmelidir ve D0 seri saat girişi, SCL'dir. |
|
26 |
IREF |
Bu segment çıkış akım referans iğnesi. Dış IREF kullanıldığında, IREF akımı 30uA'da tutmak için bu pin ve VSS arasında bir direnç bağlanmalıdır. İç IREF kullanıldığında, bu iğne NC olarak tutulmalıdır. |
|
27 |
VCOMH |
COM sinyali için düğme, gerilim seviyesini seçmiyor. Bu pin ve VSS.Com arasında bir kondansatör bağlanmalı. |
|
28 |
VCC |
Panel sürüş voltajı için güç kaynağı. Bu aynı zamanda en olumlu güç voltajı güç kaynağı pınıdır. Şarj pompası etkinleştirildiğinde, bu pınayla VSS arasında bir kondansatör bağlanmalıdır. |
| 29,30 | NC | Bağlantı yok. |
Mutlak En Yüksek Sıralama
| Parçalar | Min.. | En fazla.. | Birim |
| Güçlendirme Voltajı ((VDD) | - 0 oldu.3 | +4.0 | V |
| Güçlendirme Voltajı ((VBAT) | - 0 oldu.3 | +6.0 | V |
| Güçlendirme Voltajı ((VCC) | 0 | - 18'lik.0 | V |
| Çalışma sıcaklığı ((TOP) | -40 | 70 | °C |
| Depolama sıcaklığı ((TST) | -40 | 85 | °C |
DC Özellikleri
| Parçalar | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | |
|
Güçlendirme Voltajı |
Mantıksal Güçlendirme Voltajı IC | VDD | 1.65 | 3.0 | 3.5 | V |
| Şarj pompası düzenleyicisi besleme voltajıIC |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Çalışan (OLED panelleri için) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
Giriş Voltaj |
Yüksek Voltaj | HIV | 0.8 x VDD | - | VDD | V |
| Düşük Voltaj | VIL | 0 | - | 0.2 x VDD | V | |
|
Çıkış Voltaj |
Yüksek Voltaj | VOH | 0.9 x VDD | - | VDD | V |
| Düşük Voltaj | VOL | VSS | - | 0.1 x VDD | V | |

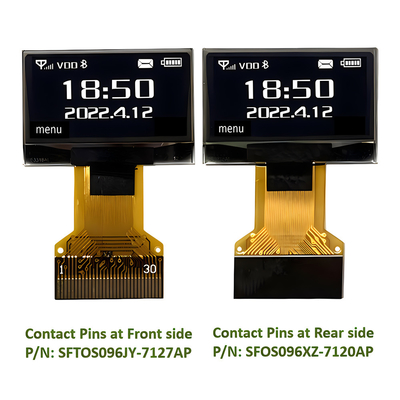

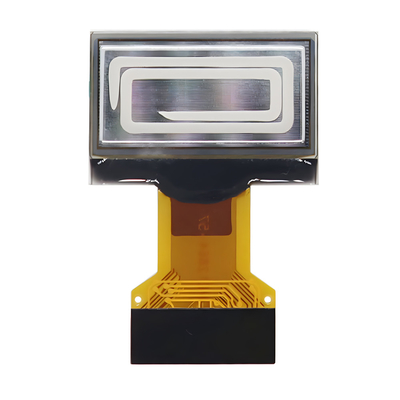

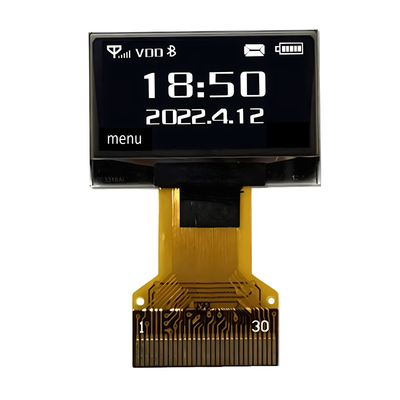

Product Resimler
Güvenilirlik testi
| - Hayır, hayır. | Ürün | Durum | miktarı |
| 1 |
Yüksek sıcaklıkta depolama (HTS) |
85±2°C, 200 saat | 3 |
| 2 |
Yüksek Sıcaklıkta Çalışma (HTO) |
70±2°C, 96 saat | 3 |
| 3 |
Düşük Sıcaklıkta Depolama (LTS) |
-40±2°C, 200 saat | 3 |
| 4 |
Düşük sıcaklıkta çalışmak (LTO) |
-40±2°C, 96 saat | 3 |
|
5 |
Yüksek sıcaklık. Yüksek Nemli Depolama (HTHHS) |
50±3°C,% 90±3%RH, 120 saat |
3 |
|
6 |
Termal şok (işlemem) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30 dakika) (5 dakika) (30 dakika) 10 döngü |
3 |
| 7 | Titreme (Paklama) |
10~55~10Hz, genişliği 1.5mm, Her yön için 1 saat x, y, z |
1 Karton |
| 8 | İndirme (Paklama) | Yükseklik: 1 m, her seferinde 6 taraf, 3 kenar, 1 açı için | 1 Karton |
| 9 | ESD (bitmiş ürün koruması) | ±4kVR:330Ω; C:150pF 10 kat, hava boşaltması | 3 |
