Ürün ayrıntıları:
|
| Ürün: | 0,96 inç OLED + 4 pin PCB | Karar: | 128x64 piksel |
|---|---|---|---|
| Renk Göster: | Beyaz/Mavi/Sarı Mavi Fontz | Yapı: | COG + PCB |
| Arabirim: | I2C（IIC） | Görüntüleme yönü: | Tüm Görüş Açıları (85/85/85/85) |
| Anahat Dim.: | 24,7 × 27 × 3,6 (mm) | Bağlantı: | Başlık Pimleri |
| PIN numarası: | 4 iğne | Çalışma sıcaklığı.: | -40℃ ila +85℃ |
| Yaşam süresi: | 50.000 saat @ 60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 0.96 inçlik OLED ekran,Beyaz OLED Ekranı,4 pin I2C OLED ekranı |
||
SFOM096YZ4-12864WB-02 Spesifikasyon.pdf
Ürün Tanıtımı
0.96 inç OLED 4 pinli PCB ile, gömülü sistemlerde ve taşınabilir elektronik cihazlarda yaygın olarak kullanılan minyatürleştirilmiş bir ekran modülüdür.Bu tür bir ekran ekranı akıllı saatler gibi alanlarda önemli bir rol oynar, sağlık izleyicileri ve endüstriyel ekipmanları küçük boyutu, düşük güç tüketimi ve yüksek kontrast nedeniyle.Kullanıcılara sezgisel bilgi gösterimi sağlamak.
Buna ek olarak, standartlaştırılmış tasarımları nedeniyle SSD1306, SSD1315 vb. gibi 4 pinli PCB modülleri ile 0.96 inç OLED için sürücü IC'leri, çeşitli cihazlarda çok yönlülüğünü daha da artırır.Bu yüksek uyumluluk seviyesi, yerleşik sistemler veya DIY projelerini tasarlarken kullanıcılar için büyük bir kolaylık sağlar.
Özellikleri
0.96 inçlik 4 pinli PCB'li OLED ürünleri tipik olarak aşağıdaki teknik özelliklere sahiptir:
Çizim
Arayüz Pin Tanımı
| Pin No. | Simge | Açıklama | |
| 1 | GND | Bu bir zemin iğnesi, yere bağlı olmalı. | |
| 2 | VDD | OLED için güç kaynağı. Bu bir voltaj kaynağı iğnesi. | |
| 3 | SCL | Bu seri saat girişi SCL | |
| 4 | SDA | Bu seri veri girişi SDA | |
Elektro-Optik Özellikler
| Parçalar | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: | |
| Çalışma parlaklığı | L | 80 | 100 | - | cd /m2 | Tüm pikseller açık. | |
| Güç tüketimi | P | - | 50 | 60 | mW |
% 30 piksel açık |
|
| Çerçeve sıklığı | Fr | - | 105 | - | Hz | - | |
|
Renk Koordinat |
Mavi | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Karanlık oda |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Yanıt Zamanı |
Kalkın. | Tr | - | 10 | - | Biz | - |
| Çürüme | Td | - | 10 | - | Biz | - | |
| Kontrast oranı | Kr | 10000:1 | - | - | - | Karanlık oda | |
| Görme açısı | θ |
160 | - | - | Derece | - | |
| Çalışma ömrü | Yukarı | 22000 | - | - | Saatler | L= 80 cd/m2 | |

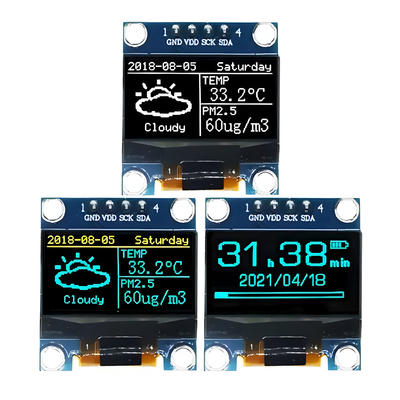

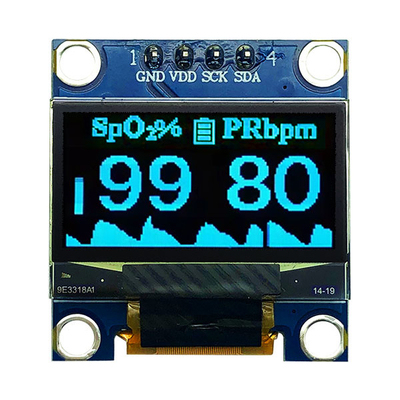

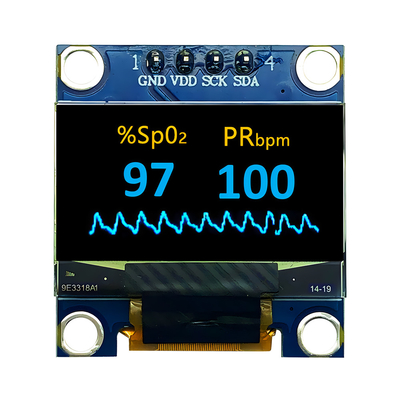

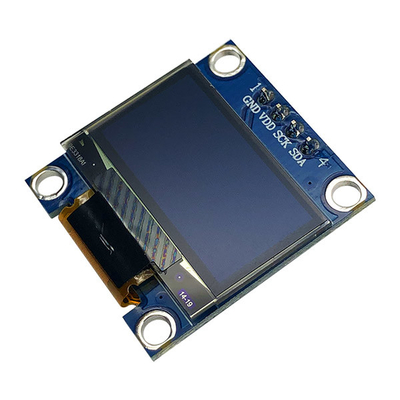

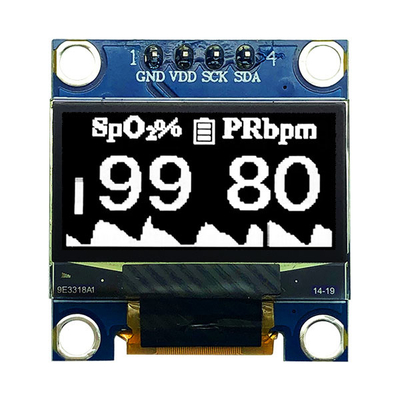

Ürün Görüntüsü
Güvenilirlik testi
| - Hayır, hayır. | Ürün | Durum | miktarı |
| 1 |
Yüksek sıcaklıkta depolama (HTS) |
85±2°C, 200 saat | 3 |
| 2 |
Yüksek Sıcaklıkta Çalışma (HTO) |
80±2°C, 96 saat | 3 |
| 3 |
Düşük Sıcaklıkta Depolama (LTS) |
-40±2°C, 200 saat | 3 |
| 4 |
Düşük sıcaklıkta çalışmak (LTO) |
-40±2°C, 96 saat | 3 |
|
5 |
Yüksek sıcaklık veNem Depolama(HTHHS) |
50±3°C,% 90±3%RH, 120 saat |
3 |
|
6 |
Termal şok (işlemem) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30 dakika) (5 dakika) (30 dakika) 10 döngü |
3 |
| 7 | Titreme (Paklama) |
10~55~10Hz, genişliği 1.5mm, Her yön için 1 saat x, y, z |
1 Karton |
| 8 | İndirme (Paklama) | Yükseklik: 1 m, her seferinde 6 taraf, 3 kenar, 1 açı için | 1 Karton |
| 9 | ESD (bitmiş ürün koruması) | ±4kVR:330Ω; C:150pF 10 kat, hava boşaltması | 3 |
Rakiplerle karşılaştır
4-pin PCB ürünleri ile 0,96 inç OLED pazarında, farklı avantajlara ve özelliklere sahip birçok rakip vardır.SAEF TECHNOLOGY aşağıdaki avantajlara sahiptir::
Teknoloji ve İnovasyon Kapasitesi:SAEF, OLED ekran teknolojisinde derin bir birikime sahiptir.Yüksek çözünürlüklü ve mükemmel renk performansına sahip ürünler, pazar talebini karşılamak için sürekli yenilikçi ürünler piyasaya sürüyor.
Kapasite ve Tedarik Zinciri:SAEF, güçlü bir üretim kapasitesine ve piyasa değişikliklerine hızlı bir şekilde yanıt verebilen ve ürün tedarikinde istikrar sağlayabilen kapsamlı bir tedarik zinciri sistemine sahiptir.
Özel Hizmetler:SAEF, müşteri gereksinimlerine göre özel özelliklere sahip 4 pinli PCB ürünleri ile 0,96 inç OLED ürünlerinin tasarlanması ve üretilmesi için özel hizmetler sunabilir.Özel uygulama senaryolarının gereksinimlerini karşılamak.
Marka etkisi:SAEF markası piyasada daha fazla tanınmaya ve güvenmeye sahiptir ve ürünlerimiz piyasada daha fazla ilgi ve müşteri seçeneği kazanabilir.
