Ürün ayrıntıları:
|
| Ürün: | 2.42 inç (2.4") OLED Ekran | Çözünürlük: | 128x64 nokta |
|---|---|---|---|
| Ekran modu: | Pasif Matris | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 71,0(U) x 43,5(G) x 6,0(D) (mm) | Aktif alan: | 55,01(U) x 27,5(G) (mm) |
| Piksel Aralığı: | 0,43x0,43 (mm) | Sürüş yöntemi: | 1/64 Görev döngüsü |
| Çalışma Sıcaklığı: | -40 ° C ila +70 ° C | Pin numarası: | 7 Başlık iğnesi |
| Arayüz: | SPI Arayüzü | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.42 inçlik OLED kontrol panosu,SSD1309 OLED kontrol panosu,7-pin SPI OLED Ekran Modülü |
||
Ürün Tanıtımı
2,42-inç 7 pinli SPI arayüzü OLED kontrol panosu, yüksek kontrast gerektiren uygulama senaryoları için uygun yüksek performanslı OLED ekran teknolojisini entegre eden bir kontrol panosudur.ultra ince tasarımKontrol panosu, kullanıcılara esnek bağlantı seçenekleri sağlayan SPI / I2C çift arayüz iletişimini destekleyen SSD1309 / SPD0301 sürücü çipi ile donatılmıştır.
Teknik parametreler
Ekran boyutu: 2.42 inç
Çözünürlük: 128 × 64 piksel

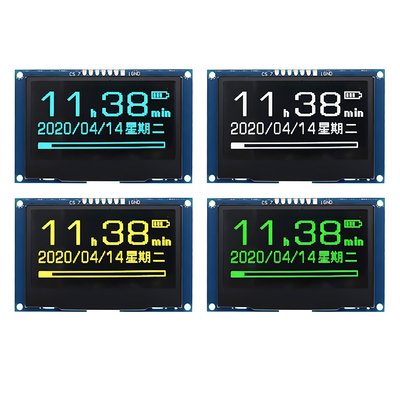

Ekran rengi: Beyaz, Sarı, Yeşil ve Mavi isteğe bağlı
Kontrol çipi: SSD1309/SPD0301
İletişim arayüzü: SPI/I2C
Fiziksel arayüz: GH1.25 7Pin
Çalışma voltajı: 3.3V/5V
Ekran boyutu: 55.01 × 27.49mm
Ürün boyutu: 61.50 × 39.50mm
Ürün özellikleri
Yüksek kontrast: 2.42-inçlik 7 pinli SPI ara yüzü OLED'in kendi kendine aydınlatıcı özellikleri son derece yüksek kontrast ve mükemmel ekran efektleri sağlar.
Ultra ince ve hafif: OLED'in kendi kendine aydınlatıcı prensibi nedeniyle, kontrol panelini daha ince ve hafif hale getiren arka aydınlatmaya gerek yoktur.
Düşük güç kullanımı: Siyah gösterildiğinde 2,42-inç OLED enerji tüketmez, bu da genel güç tüketimini azaltmaya yardımcı olur.
Geniş görüntüleme açısı: 2.42-inç OLED Farklı açılardan net görüntülemeyi sağlayan 170 °'den fazla geniş görüntüleme açısı sağlar.
Hızlı yanıt: 2.42-inçlik 7 pinli SPI arayüzü OLED'in hızlı yanıt süresi, dinamik görüntü ve hızlı tazeleme uygulamaları için uygundur.
SPI / I2C iletişimini destekle: iki iletişim protokolüyle uyumlu, çeşitli mikrodenezgelerle bağlantı kurmak için uygundur.
Yazılım desteği
Aşağıdakileri içeren kapsamlı yazılım geliştirme desteği sağlamak:
Günlük veriler: Raspberry Pi, Arduino, STM32, ESP32 vb. gibi platformlar için örnek kod sağlayın.
İletişim Protokolü: SPI ve I2C iletişim protokolleri için uygulama ayrıntılarını sağlayın.
Grafik kütüphanesi: Temel grafik çizim ve metin görüntüleme işlevlerini destekler.
Yazı tipi desteği: Farklı dillerin ve karakterlerin görüntüleme ihtiyaçlarını karşılamak için birden fazla yazı tipine sahip.
Çizim
![]()

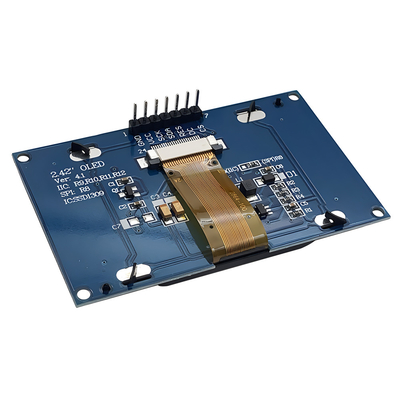

Arayüz Pin Tanımı (Alat bağlantısı)
| Pin | Simge | Tanımlamalar |
| 1 | GND | Mantıksal devrenin temeli |
| 2 | VDD | Mantığın Güç kaynağı |
| 3 | SCK | Seri saat girişi. |
| 4 | SDA | Seri veri girişi. |
| 5 | RST | Bu pin, sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması yürütülür. Normal çalışma sırasında bu pinin yüksek çekilmesini sağlayın. |
|
6 |
DC |
Bu pin Data/Command kontrol pinidir. Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde, SDIN'deki veriler SDIN'deki veriler komut kayıtlarına aktarılır. |
| 7 | CS | Çip Seçimi: Çip CS0 = ?? L?? olduğunda seçilir. |
Mutlak Maksimum Reytingler
|
Parametreler |
Simge | Min. | En fazla. | Birim |
| Mantık için besleme voltajı | VDD | - 0 oldu.3 | 4 | V |
| Ekran için besleme voltajı | VCC | 8 | 17 | V |
| Çalışma sıcaklığı | TOP | -40 | 70 | .C |
| Depolama sıcaklığı | TSTG | -40 | 85 | .C |
| Yaşam süresi (220 cd/m2) | 13,000 | - | saat | |
| Yaşam süresi (200 cd/m2) | 15,000 | - | saat | |
|
Yaşam süresi (180 cd/m2) |
16,000 | - | saat |
Elektriksel özellikler
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Normal moddaki akım tüketimi | Tüm pikseller açık. | - | 17 | 25 | mA | |
| Bekleme kipindeki akım tüketimi | Bekleme modunda % 10 piksel açık | - | 0.5 | 1.5 | mA | |
| Normal moddaki güç tüketimi | Tüm pikseller açık. | - | 71.5 | 97.5 | mW | |
| Bekleme modundaki güç tüketimi | Bekleme modunda % 10 piksel açık | - | 6.5 | 19.5 | mW | |
| Parlaklık | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Beyaz) |
(x) (y) |
M.Ö.T. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | - | |
|
Görme açısı
|
- | 160 | - | - | derecesi |

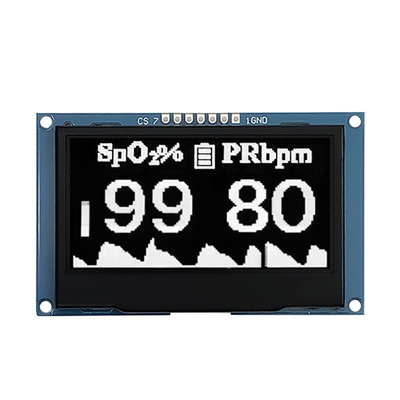

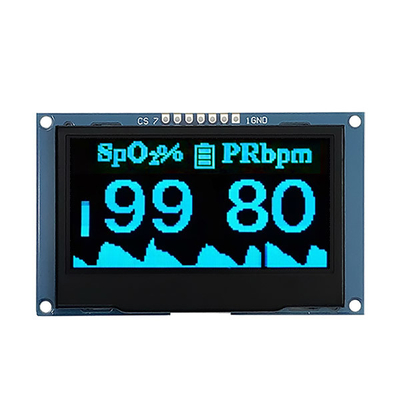

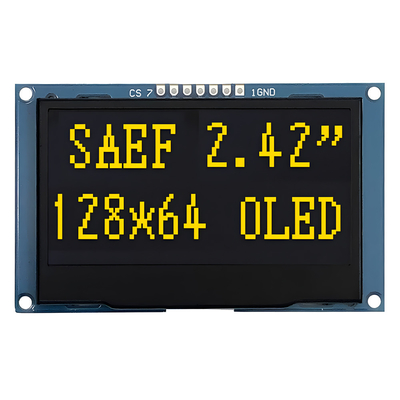

Ürün Görüntüsü
![]()
![]()
![]()
![]()
Güvenilirlik testi şartı
|
Ürün |
Koşullar |
Kriterler |
| Yüksek sıcaklıkta çalışma | 70.C, 240 saat |
Operasyonel fonksiyonlar çalışıyor. |
| Düşük Sıcaklıkta Çalışma | -40°C, 120 saat | |
| Yüksek sıcaklıkta depolama | 85.C, 120 saat | |
| Düşük Sıcaklıkta Depolama | -40 derece, 120 saat. | |
| Yüksek Sıcaklık/Nemlilik İşlemleri | 65.C,% 90 RH, 120 saat | |
|
Isı Şoku |
-40°C ~ 85°C (-40°C / 30 dakikada; transit / 3 dakikada; 85°C / 30 dakikada; transit / 3 dakikada) 1 döngü: 66 dakikada, 100 döngü |
