Ürün ayrıntıları:
|
| Ürün: | 2.23" OLED Ekran Modülü | Karar: | 128x32 |
|---|---|---|---|
| Cam Tipi: | oled | Optik: | Tüm bakış açıları 80/80/80/80 |
| Arabirim: | I2C, SPI, 6800, 8080 İsteğe bağlı | Anahat Dim.: | 62,0 x 24,0 x 2,0 (mm) |
| Etkin Alan: | 55,02 x 13,1 (mm) | Çalışma sıcaklığı: | -40°C ila +85°C |
| PIN numarası: | 24 pin | Kontrolör: | SSD1305 veya Eşdeğeri |
| Sürüş modu: | 1/32 Görev döngüsü | Bağlantı: | Dişli + FPC |
| Kontrast Oranı: | 2000 : 1 ( Karanlık Oda Kontrastı ) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.23 inç OLED Ekran Modülü,128*32 Dot Matrix PMOLED Ekranı,24 Pin OLED Ekran Modülü |
||
2.23 inç OLED Ekran 128x32 Piksel Ürün Tanıtımı
SFOS223XZ-12832PA-N, 128x32 nokta matrisli bir PMOLED ekranı ve SSD1305 sürücüsü olan 2.23 inçlik bir OLED ekran modülüdür.
Pratik uygulamalarda, ekran modülünü başlatmak, ekran parametrelerini ayarlamak ve grafik veya metin görüntülemek için görüntü modülüne veri göndermek için mevcut kitaplıkları yazmanız veya kullanmanız gerekebilir.Mesela, ekran alanını, açık ekranı, çizim noktalarını veya çizgileri vb. ayarlamanız gerekebilir. Bir OLED ekran modülünü seçerken, güç tüketimi, çözünürlük, arayüz türü, ekran rengi,Çalışma voltajı, ve sıcaklık aralığı, özel uygulama gereksinimlerini karşılamasını sağlamak için dikkate alınmalıdır.
Ekran Özellikleri
1) Ekran Modu: Pasif Matrix
2) Ekran Rengi: Monokrom (Mavi)
3) Sürüş Görevi: 1/32 Görev
Mekanik Özellikler
1) Çizim: Eklenmiş çizime göre
2) Piksel sayısı: 128 × 32
3) Panel Boyutu: 62.0 × 24.0 × 2.0 (mm)
4) Etkin Alan: 55.02 × 13.1 mm
5) Pixel Pitch: 0.43 × 0.41 (mm)
6) Piksel Boyutu: 0.41 × 0.39 (mm)
Çizim
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantık için besleme voltajı | VDD | - 0 oldu.3 | 4 | V |
| Ekran için besleme voltajı | VCC | 0 | 15 | V |
| Çalışma sıcaklığı | TOP | -40 | 85 | .C |
| Depolama sıcaklığı | TSTG | -40 | 85 | .C |
| Yaşam süresi (120 cd/m2) | 20,000 | - | saat | |
| Yaşam süresi (80 cd/m2) | 30,000 | - | saat |
Optik Özellikleri
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Parlaklık | Lbr | Not 5 | 100 | 120 | - | cd/m2 |
|
C.I.E. (Mavi) |
X Y |
M.Ö.T. 1931 |
0.110.21 | 0.150.25 | 0.190.29 | |
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | ||
| Görme açısı | - | - | - | Özgür | - | derecesi |
DC Özellikleri
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim | |
| Mantık için besleme voltajı | VDD | 1.65 | 2.8 | 3.3 | V | ||
| Ekran için besleme voltajı | VCC | Not 5 | 11.5 | 12 | 12.5 | V | |
| Yüksek Seviye Giriş | HIV | IOUT = 100μA, 3.3MHz | 0.8×VDD | - | VDD | V | |
| Düşük düzeyde giriş | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDD | V | |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | VDD | V | |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDD | V | |
| VDD için çalışma akımı | IDD | - | 180 | 300 | μA | ||
| VCC için çalışma akımı | ICC | Not 6 |
- |
18 | 25 |
mA |
|
| VDD için Uyku Modu Akımı | IDD, SLEEP | - | 1 | 5 | μA | ||
| VCC için Uyku Modu Akımı | ICC, SLEEP | - | - | 2 | 10 | μA | |
Elektriksel Özellikler
| Parçalar | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | |
|
Güçlendirme Voltajı |
Mantıksal Güçlendirme Voltajı IC | VDD | 1.65 | 3.0 | 3.5 | V |
| Çalışma (OLED panelleri için) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
Giriş Voltajı |
Yüksek Voltaj | HIV | 0.8 * VDD |
- |
VDD | V |
| Düşük Voltaj | VIL | VSS |
- |
0.2 * VDD | V | |
|
Çıkış Voltajı |
Yüksek Voltaj | VOH | 0.8 * VDD |
- |
VDD | V |
| Düşük Voltaj | VOL | VSS |
- |
0.2 * VDD | V | |

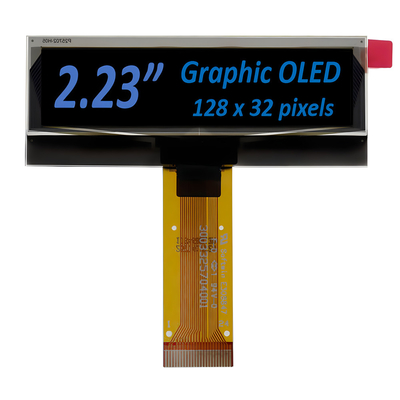

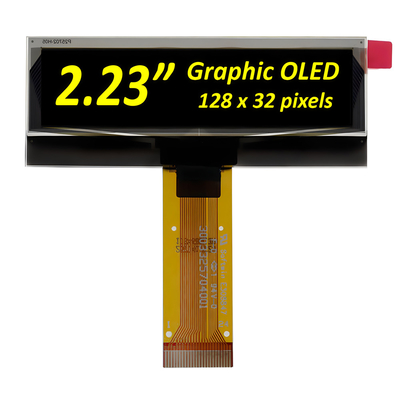

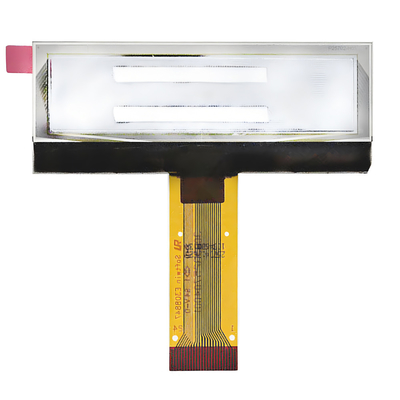

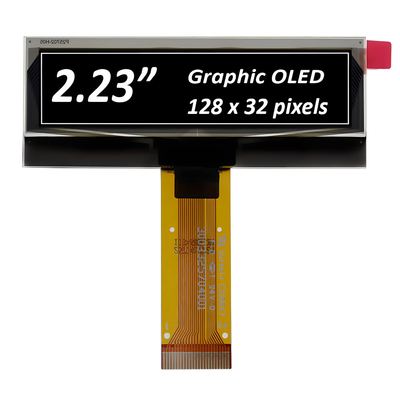

Ürün Görüntüsü
