Ürün ayrıntıları:
|
| Ürün: | 3.12" İnç OLED | Karar: | 256x64 piksel |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | Paralel, SPI isteğe bağlı |
| Renk Göster: | Beyaz sarı | Optik: | Tüm Görüş Açıları |
| Sürücü IC: | SSD1322 | Anahat Dim.: | 88.00 (W) x27.80 (H) |
| Etkin Alan: | 76.78 (W) x 19.18 (H) | Piksel aralığı: | 0.30 (W) x 0.30 (H) |
| Çalışma sıcaklığı: | -40°C ila +80°C | saklama derecesi.: | -40°C ila +85°C |
| Besleme gerilimi: | 2.4 - 3.5V | PIN numarası: | 30 pim |
| IC Paketi: | COF | Modül bağlantısı: | ZIF tipi |
| Görev: | 1/64 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 256*64 OLED ekran modülü,Grafik OLED Ekran Modülü,3.12 inç OLED Ekran Modülü |
||
** Veritabanı İndir **
SFOS312YZ-7091AN Spesifikasyon.pdf

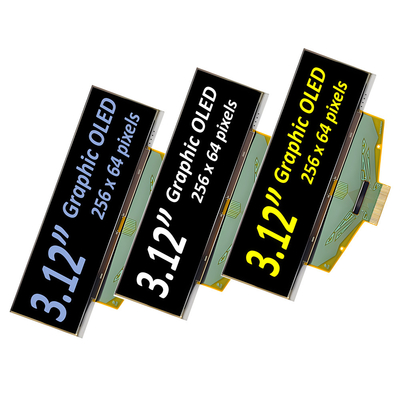

Ürün Hakkında Grafik OLED ModülüSFOS312YZ-7091AN
Projelerinizi, gelişmiş SSD1322 Sürücü IC teknolojisi ile 3.12 Inç 256x64 Grafik OLED Ekran Modülümüzle yükseltin.Bu yüksek kaliteli OLED ekran canlı grafikler ve net metin sunmak için tasarlanmıştır, endüstriyel ekipman, tüketici elektroniği ve DIY projeleri de dahil olmak üzere çeşitli uygulamalar için idealdir.
Ana özellikler:
Bir prototip tasarlıyor, kullanıcı arayüzlerini geliştiriyor veya çekici görsel ekranlar yaratıyor olsanız da, 3.12 inç 256x64 Grafik OLED Ekran Modülü mükemmel bir seçimdir.Seçimimizi gözden geçirin ve projelerinizi bugün çarpıcı görsellerle hayata geçirin!
Özellikleri
| Ürün: | 3.12 inçlik OLED |
| Model: | SFOS312YZ-7091AN |
| Karar: | 256x64 piksel |
| Ekran Kipi: | Pasif Matris |
| Görüntüleme Rengi: | Beyaz, Sarı |
| Sürücü İK: | SSD1322 |
| Arayüz: | Paralel, SPI İsteğe bağlı |
| Optik: | Tüm Bakış Açıları |
| Çizelge: | 88.00 (W) X27.80 (H) |
| Piksel Pitch: | 0.30 (W) X 0.30 (H) |
| Etkin Alan: | 76.78 (W) X 19.18 (H) |
| Çalışma sıcaklığı: | -40°C +80°C |
| Depolama sıcaklığı: | -40°C +85°C |
| Pin Numarası: | 30 Pin |
| Modül bağlantısı: | ZIF Tipi |
| Besleme voltajı: | 2.4 - 3.5V |
| IC Paketi: | COF |
| Görev: | 1/64 |
| Uygunluk: | REACH ve RoHS uyumlu |
Mekanik Çizim
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
|
Güçlendirme Voltajı |
VDD | - 0 oldu.5 | 2.75 | V |
| VCC | - 0 oldu.5 | 21 | V | |
| VDDIO | - 0 oldu.5 | VCI | V | |
| VCI | - 0 oldu.3 | 4 | V | |
| Çalışma sıcaklığı | TOP | -40 | 85 | .C |
| Depolama sıcaklığı | TSTG | -65 | 150 | .C |
| Yaşam süresi (140 cd/m2) | 33,000 | - | saat |
Optik Özellikleri
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. | Birim |
|
Parlaklık (VCC Dışarıdan Sağlanır) |
Lbr |
Not 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (Beyaz) | X Y | M.Ö.T. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | ||
| Görme açısı | 160 | - | - | derecesi |
DC Özellikleri
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. |
Birim |
| Mantıksal Güçlendirme Voltajı | VDD | 2.4 | 2.5 | 2.6 | V | |
| İşlem için besleme voltajı | VCI | 2.4 | 2.8 | 3.5 | V | |
| I/O pinleri için güç kaynağı | VDDIO | 1.65 | VCI | V | ||
|
OLED için çalışma voltajı |
VCC |
Not 5 |
11.5 |
12 |
12.5 |
V |
|
Yüksek Seviye Giriş |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Düşük düzeyde giriş | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDDIO | V |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDDIO | V |
| VCI için çalışma akımı | ICI | - | 95 | 120 | μA | |
| VCC için çalışma akımı | ICC |
|
- |
34.5 |
40 |
mA |
| VDD için Uyku Modu Akımı | IDD, SLEEP | - | 1 | 10 | μA | |
| VDDIO için Uyku Modu Akımı | IDDIO, Uyku. | 1 | 10 | |||
|
VCI için Uyku Modu Akımı |
ICI, Uyku | - | 2 | 50 |
μA |

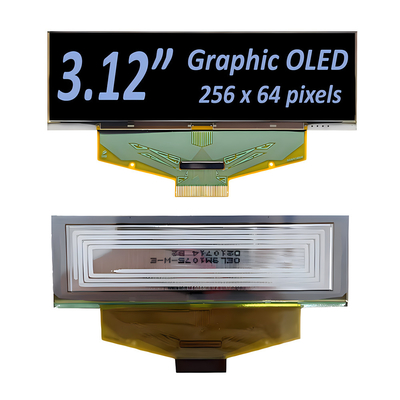

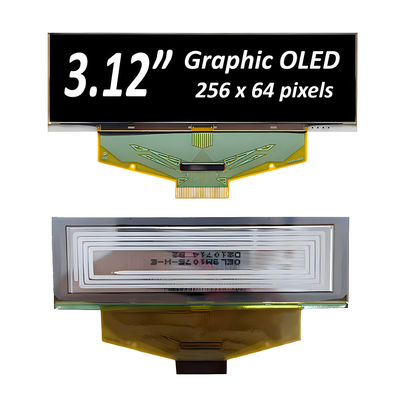

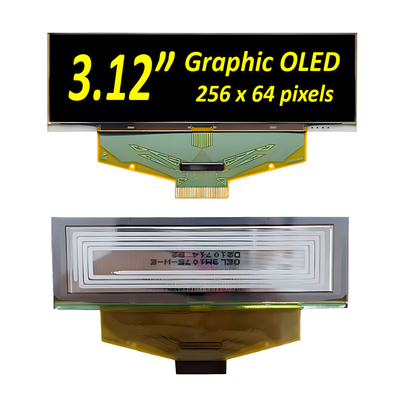

Ürün Görüntüsü
