Ürün ayrıntıları:
|
| Ürün: | 1,5 inç SPI OLED | Karar: | 128x128 Piksel |
|---|---|---|---|
| Yapı: | COG + PCB | Arabirim: | I2C Arayüzü |
| dokunmatik ekran: | özelleştirilebilir | Görüntüleme yönü: | Tüm Görüş Açıları |
| Anahat Dim.: | 34,3 × 45,5 × 3,8 (mm) | Bağlantı: | Başlık Pimleri |
| PIN numarası: | 7 pim | Çalışma sıcaklığı.: | -40℃ ila +85℃ |
| Yaşam süresi: | 50.000 saat @ 60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 128x128 Dot Matrix OLED Ekranı,7-Pin Modülü OLED Ekranı |
||
SFOM150YZ7-128128WB-01 Spesifikasyon.pdf
Bu ürün hakkında SFOM150YZ7-128128WB-01 1.5 Inch OLED Display SPI Arayüzü
1.5 inçlik SPI arayüzü OLED ekranı, 128x128 nokta matrisini benimser ve beyaz/mavi ışık seçenekleri sağlayan SSD1327/SH1107G sürücü IC ile donatılmıştır.OLED (Organic Light Emitting Diode) teknolojisi yüksek kontrast ve geniş görüntüleme açısı görüntüleme efektleri sağlar, aynı zamanda hızlı yanıt süresi ve düşük güç tüketimi özelliklerine sahiptir.
SAEF Teknolojisi'nden bu 1.5 inçlik OLED ekran modülü, yüksek çözünürlük, yüksek parlaklık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık, yüksek ışık.ve düşük güç tüketimi özellikleri.
Fiziksel Veriler
| Hayır, hayır. | Parçalar | Spesifikasyon | Birim |
| 1 | Çapraz Boyut | 1.50 | İnç |
| 2 | Karar | 128 * 128 | Noktalar |
| 3 | Etkin Alan | 26.86 ((W) * 26.86 ((H) | mm2 |
| 4 | Çizelge Boyutu | 34.00(W) * 49.30(H) * 2.66(T) | mm2 |
| 5 | Pixel Pitch | 0.210 ((W) * 0.210 ((H) | mm2 |
| 6 | Piksel Boyutu | 0.185 ((W) * 0.185 (H) | mm2 |
| 7 | Sürücü IC | SH1107G / SSD1327 |
- |
| 8 | Renk Göster | Beyaz / Mavi isteğe bağlı |
- |
| 9 | Gri Ölçek | 1 | Biraz. |
| 10 | Arayüz | SPI |
- |
| 11 | IC Paketi Tipi IC | COG |
- |
| 12 | Modül Bağlantı Tipi | ZIF |
- |
| 13 | Kalınlığı | 2.66±0.1 | mm |
| 15 | Görev | 1/128 |
- |
Mekanik Çizim
Pin Tanımı
| Pin numarası | Simge | İ/Ç | Görev |
| 1 | GND | P | OEL Sisteminin temeli |
| 2 | VCC | P | OEL Sistemi için güç kaynağı |
| 3 | SCL | Ben... | SPI modu seçildiğinde, SCL seri saat girişi SCL olacaktır. I2C modu seçildiğinde, SCL seri saat girişi, SCL olacaktır. |
| 4 | SDA | Ben... | SPI modu seçildiğinde, SDA seri veri girişi SI olacak ve I2C modu seçildiğinde, SDA seri veri girişi SDA olacak |
| 5 | RES | Ben... |
Kontrolör ve sürücü için güç sıfırlaması Bu pin, sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması yürütülür. Normal çalışma sırasında bu pinin yüksek çekilmesini sağlayın. |
| 6 | DC | Ben... |
Veriler/Komut Kontrolü Bu düğme veri/komut kontrol düğmesi. Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde, SI'deki veriler veri olarak yorumlanır. Düşük çekildiğinde, SI'deki veriler komut kayıtlarına aktarılır.I2C Mod, bu pin köle için SA0 olarak çalışır. adres seçimi. MCU arayüz sinyallerine ayrıntılı ilişki için, lütfen zamanlama Karakteristik diyagramları. |
| 7 | CS | Ben... |
Çip Seç Bu pin, çip seçimi girişidir. Çip, CS # düşük çekildiğinde MCU iletişimi için etkinleştirilir. |
Elektro-Optik Özellikler
| Parçalar | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: | |
| Çalışma parlaklığı | L | 80 | 100 |
- |
cd/m2 | % 100 piksel açık | |
| Güç tüketimi | P |
- |
120 | 150 | mW | % 30 piksel | |
| Çerçeve sıklığı | Fr |
- |
100 |
- |
Hz |
- |
|
| Renk Koordinatları |
Mavi |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Karanlık oda |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Yanıt Zamanı | Kalkın. | Tr |
- |
10 |
- |
Biz |
- |
| Çürüme | Td |
- |
10 |
- |
Biz |
- |
|
| Kontrast oranı | Kr | 10000:1 |
- |
- |
- |
Karanlık oda | |
| Görme açısı | △θ | 160 |
- |
- |
Derece |
- |
|
| Çalışma ömrü | Yukarı | 20,000 |
- |
- |
Saatler | L= 100 cd/m2 | |

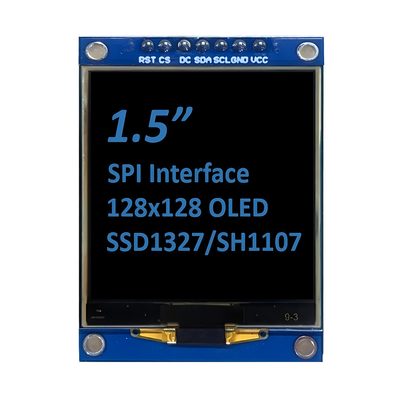

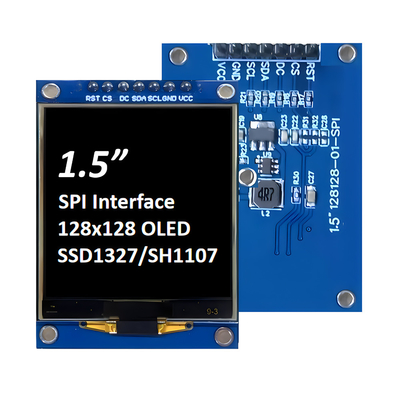

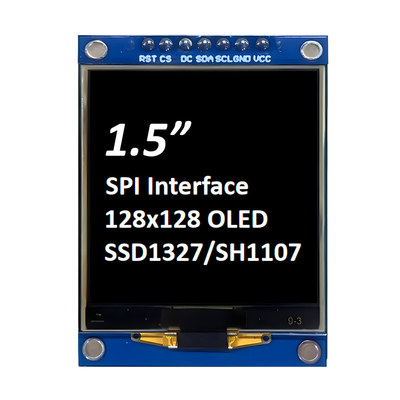

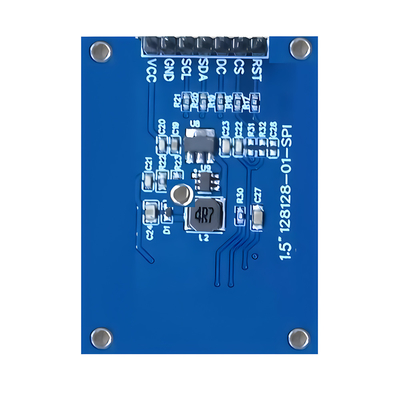

Ürün Görüntüsü
