Ürün ayrıntıları:
|
| Ürün: | 2.42 inçlik OLED | Karar: | 128 x 64 nokta çözünürlük |
|---|---|---|---|
| Cam Tipi: | oled | Optik: | Tüm bakış açıları 80/80/80/80 |
| Arabirim: | I2C, SPI, 6800, 8080 İsteğe bağlı | Anahat Dim.: | 60.50 × 73.00 × 2.00 (mm) |
| Etkin Alan: | 55.01 × 27.49 (mm) | Piksel aralığı: | 0.43 × 0.43 (mm) |
| Çalışma sıcaklığı: | -40°C ila +70°C | saklama derecesi.: | -40°C ila +85°C |
| PIN numarası: | 24 pin | Kontrolör: | SSD1309 veya eşdeğer |
| Sürüş modu: | 1/64 Görev döngüsü | Bağlantı: | Dişli + FPC |
| Kontrast Oranı: | 2000 : 1 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.42 inçlik OLED ekran,Sarı Yazı Tipleri PMOLED Ekran,128X64 OLED Ekranı |
||
Veri Sayfası İndir
SFOS242XZ-12864Y01 Özellikleri.pdf

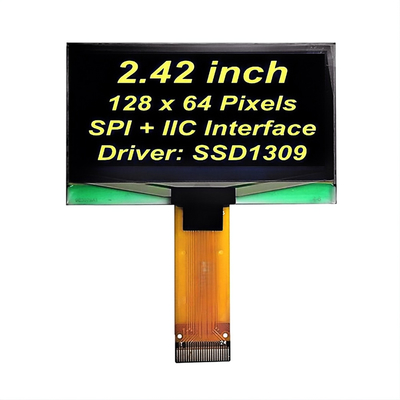

Bu ürün hakkında 2.42-inç OLED 128x64 Sarı Yazı TipiSFOS242XZ-12864Y01
Genel bakış
128x64 piksel çözünürlüğü olan 2.42-inçlik OLED ekran, SSD1309 denetleyicisini kullanan gelişmiş bir PMOLED ekranıdır.Bu ekran parlak sarı yazı tiplerine sahiptir, gömülü sistemler, DIY elektronik projeleri, akıllı cihazlar ve daha fazlası için ideal bir seçim yapar. OLED teknolojisi yüksek kontrast ve canlı renkler sağlar,Farklı ışık koşullarında görünürlüğü artırmak.
Temel Özellikler
Ekran Tipi:
Karar:
Rengi:
Boyut:
Kontrolör:
Arayüz:
Düşük güç tüketimi:
Geniş Görme açısı:
Kullanımı Kolay:
Dayanıklılık:
Başvurular
Sonuçlar
2.42-inç OLED 128x64 Sarı Yazıtipi PMOLED Ekranı (SSD1309 Denetleyicisi), mükemmel performans ve görünürlük sağlayan çok yönlü ve verimli bir ekran çözümüdür.Yeni bir ürün geliştirirken veya mevcut bir sistemi yükseltirken, bu OLED ekranı, çok sayıda uygulamada kullanıcı deneyimini ve işlevselliğini iyileştirecektir.
Ekran Özellikleri
1) Ekran Modu: Pasif Matrix
2) Ekran Rengi: Tek renkli (Sarı), beyaz, mavi ve yeşil isteğe bağlı
3) Sürüş Görevi: 1/64 Görev
Mekanik Özellikler
1) Çizim: Eklenmiş çizime göre
2) Piksel sayısı: 128 × 64
3) Panel Boyutu: 60.5 × 37 × 1.8 (mm)
4) Etkin Alan: 55.01 × 27.49 (mm)
5) Piksel Pitch: 0.43 × 0.43 (mm)
6) Piksel Boyutu: 0.4 × 0.4 (mm)
7) Ağırlık: TBD
Mekanik çizim
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim | |
| Mantık için besleme voltajı | VDD | - 0 oldu.3 | 4 | V | |
| Ekran için besleme voltajı | VCC | 8 | 17 | V | |
| Çalışma sıcaklığı | TOP | -40 | 70 | .C | |
| Depolama sıcaklığı | TSTG | -40 | 85 | .C | |
| Yaşam süresi (220 cd/m2) | 13,000 | - | saat | ||
| Yaşam süresi (200 cd/m2) | 15,000 | - | saat | ||
| Yaşam süresi (180 cd/m2) | 16,000 | - | saat | ||
Elektriksel özellikler
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Normal moddaki akım tüketimi | Tüm pikseller açık. | - | 43 | 52 | mA | |
| Bekleme kipindeki akım tüketimi | Bekleme modunda % 10 piksel açık | - | 0.5 | 1.5 | mA | |
| Normal moddaki güç tüketimi | Tüm pikseller açık. | - | mW | |||
| Bekleme modundaki güç tüketimi | Bekleme modunda % 10 piksel açık |
- |
6.5 | 19.5 | mW | |
| Parlaklık | Lbr | - | 130 | 150 | - | cd/m2 |
| C.I.E. (Sarı) | X Y | M.Ö.T. 1931 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | - | |
| Görme açısı | - | 160 | - | - | derecesi |

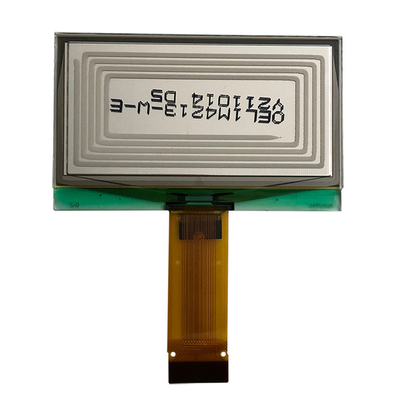

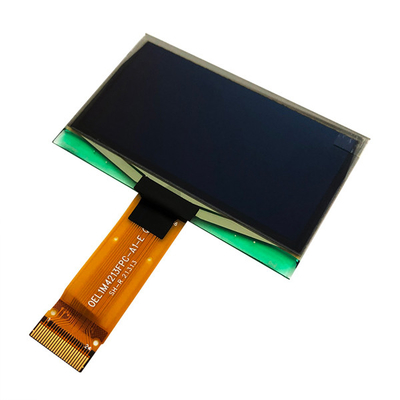

Ürün Görüntüsü
