0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü

0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü

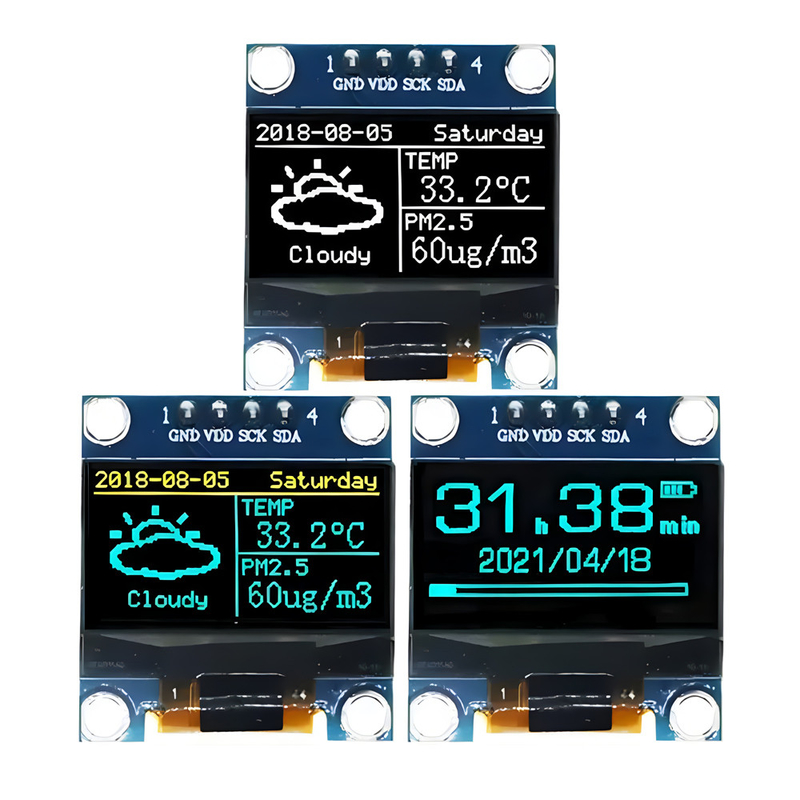

Büyük resim :  0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü

Ürün ayrıntıları:
Menşe yeri: Shenzhen Çin
Marka adı: SAEF
Sertifika: ISO9001 / ISO14000
Model numarası: SFOM096YZ4-12864WB-02
belge: SFOM096YZ4-12864WB-02 Speci...on.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3 parça
Fiyat: The lowest market price guaranteed
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 1-3 hafta
Ödeme koşulları: L/C, T/T, Western Union, Paypal
Yetenek temini: Ayda 3000K adet

0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü

Açıklama
Ürün: 0,96 inç OLED + 4 pin PCB Karar: 128x64 piksel
Renk Göster: Beyaz/Mavi/Sarı Mavi Fontz Yapı: COG + PCB
Arabirim: I2C(IIC) Görüntüleme yönü: Tüm Görüş Açıları
Anahat Dim.: 24,7 × 27 × 3,6 (mm) Bağlantı: Başlık Pimleri
PIN numarası: 4 iğne Çalışma sıcaklığı.: -40℃ ila +85℃
Yaşam süresi: 50.000 saat @ 60cd/m2 uyma: REACH ve RoHS Uyumlu
Vurgulamak:

128x64 OLED Ekran Modülü

,

0.96 Inch OLED Display Module



Bu madde hakkında SFOM096YZ4-12864WB-02



Elektronik projeleriniz ve prototipleriniz için mükemmel bir çözüm olan 0.96 inç 128x64 Dot Matrix OLED Ekran Modülü'nü sunuyoruz.Bu OLED modülü net görüntüler ve canlı renkler sunuyor, giyilebilir cihazlar, IoT cihazları ve gömülü sistemler gibi uygulamalar için idealdir.



Ana özellikler:

  • Yüksek çözünürlük:Ekran, herhangi bir uygulama için net ve ayrıntılı grafikler sağlamak için 128x64 piksel çözünürlüğüne sahiptir.
  • Kompakt Boyut:Sadece 0.96 inç ölçümlü olan bu OLED modülü, alan kısıtlı tasarımlar için mükemmel.
  • I2C arayüzü:4-pin I2C arayüzü, mikro denetleyici ile bağlantıları ve iletişimi basitleştirir ve projelerinize kolay bir entegrasyon sağlar.
  • Geniş Görme açısı:OLED teknolojisi sayesinde çeşitli açılardan olağanüstü görünürlüğe sahip olun.
  • Düşük güç tüketimi:Bu ekran enerji tasarruflu olduğundan, pille çalışan uygulamalara uygundur.



İster özelleştirilmiş bir pano geliştirmek, ister etkileşimli ekranlar oluşturmak, ister akıllı cihazlar tasarlamak, 0.96 inç 128x64 Dot Matrix OLED Ekran Modülü, yüksek performans ve güvenilirlik sağlayan çok yönlü bir seçimdirProjelerinizi bu gelişmiş ekran modülü ile bugün yükseltin!





Teknik özellikler



0.96 inçlik 4 pinli PCB'li OLED ürünleri tipik olarak aşağıdaki teknik özelliklere sahiptir:

  • Çözünürlük: 128x64 piksel, net metin ve görüntü gösterimi sağlar.
  • SSD1306/SSD1315 çipi gibi sürücü yongaları, geliştirme sürecini basitleştiren birden fazla geliştirme platformuyla uyumludur.
  • Çalışma voltajı: Genellikle 3V ve 5V arasında, iyi güç uyumluluğu ile, ek seviye dönüştürme yongalarına ihtiyaç duymadan 3.3V ve 5V mantık seviyeleri ile uyumludur.
  • Görme açısı: 160 °'dan büyük bir görme açısıyla, farklı görme açılarında iyi bir görüntüleme performansı sağlar.
  • Renk seçenekleri: Farklı görsel ihtiyaçları ve tasarım tercihlerini karşılamak için sarı mavi, beyaz ışık ve saf mavi gibi birden fazla renk seçeneği sunar.
  • Ekran modu: Çeşitli bilgi görüntüleme ihtiyaçları için uygun grafik ve metin gösterimi de dahil olmak üzere birden fazla görüntüleme modunu destekler.
  • Güç tüketimi: Normal görüntüleme koşullarında, güç tüketimi sadece 0.06W'dir, geleneksel TFT ekranlarından çok daha düşüktür.Sıkı güç tüketimi gereksinimleri olan uygulamalar için uygun hale getirir.
  • Kurulum yöntemi: 4 pinli PCB tasarımı, iyi elektrik bağlantıları sağlayarak standart devre kartı kurulum prosedürleri ile sabitlenmesini sağlar.
  • Sinyal bütünlüğü: Sinyal iletiminin istikrarını ve güvenilirliğini göz önünde bulundurarak, sinyal müdahalelerini azaltmak için PCB kablolamaları mümkün olduğunca kısa ve doğrudan olmalıdır
  • Sıcaklık dağılımı tasarımı: OLED'ler çalışma sırasında ısı üretir ve PCB tasarımı, düzen veya ısı dağılımı yastıkları yoluyla termal yönetimi optimize etmek gibi ısı dağılımı yollarını göz önünde bulundurmalıdır.
  • Müdahale karşıtı tasarım: Elektromanyetik müdahaleyi (EMI) azaltmak için, PCB tasarımı uygun koruma ve filtreleme önlemleri almalıdır.



Çizim



0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 0







Arayüz Pin Tanımı



Pin No. Simge Açıklama
1 GND Bu bir zemin iğnesi, yere bağlı olmalı.
2 VDD OLED için güç kaynağı. Bu bir voltaj kaynağı iğnesi.
3 SCL Bu seri saat girişi SCL
4 SDA Bu seri veri girişi SDA





Elektro-Optik Özellikler



Parçalar Simge - Min. Tipik. - Max. - Hayır. Birim Not:
Çalışma parlaklığı L 80 100 - cd /m2 Tüm pikseller açık.
Güç tüketimi P - 50 60 mW

% 30 piksel açık

Çerçeve sıklığı Fr - 105 - Hz -

Renk

Koordinat

Mavi CIE x 0.11 0.15 0.19



CIE1931

Karanlık oda
CIE y 0.21 0.25 0.29

Yanıt Zamanı

Kalkın. Tr - 10 - Biz -
Çürüme Td - 10 - Biz -
Kontrast oranı Kr 10000:1 - - - Karanlık oda
Görme açısı θ 160 - - Derece -
Çalışma ömrü Yukarı 22000 - - Saatler L= 80 cd/m2

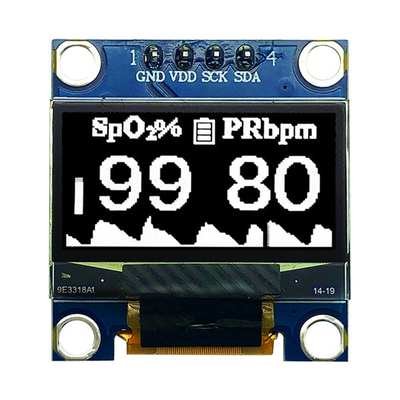

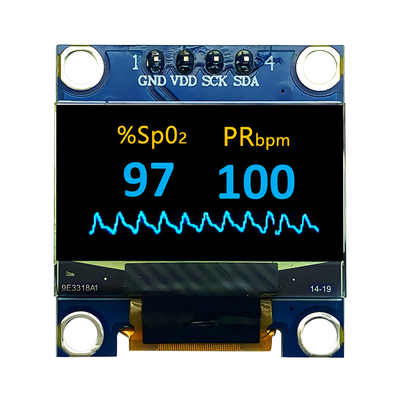

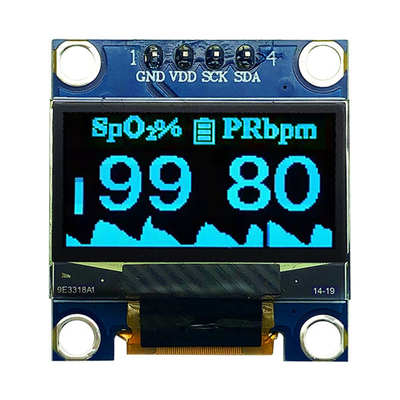

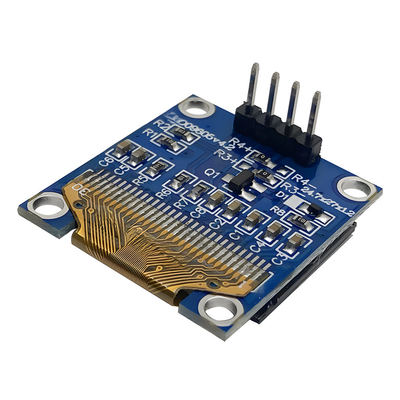

Ürün Görüntüsü

0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 1

0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 20.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 3

0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 4

0.96 inç 128x64 Dot Matrix OLED Ekran Modülü 4-Pin I2C Arayüzü 5
