Ürün ayrıntıları:
|
| Ürün: | 5.7 inçlik TFT LCD ekranı | dokunmatik ekran: | Olmadan |
|---|---|---|---|
| Karar: | 640x480 | Görüntüleme yönü: | IPS tam görüş açıları |
| Sürücü IC: | JD9168S | PIN numarası: | 40 PIN |
| Bağlantı: | Bağlantı tipi | Yüzey Parlaklığı: | 500 cd/m2 (sirke) |
| Arabirim: | RGB | LED Ömrü: | 40.000 saat |
| Vurgulamak: | 640x480 TFT IPS Ekran Modülü,RGB Arayüzü TFT IPS Ekran Modülü,5.7 inçlik TFT IPS Ekran Modülü |
||
Bu madde hakkında SFTO570DX-7263AN
5.7 inçlik TFT IPS Ekran Modülümüzün açıklığını ve canlılığını keşfedin.Bu yüksek kaliteli ekran modülü net bir 640x480 çözünürlüğü sunar, endüstriyel kontrol panellerinden eğitim araçlarına kadar çeşitli uygulamalar için mükemmel keskin ve ayrıntılı görüntüler sağlar.
Ana özellikler:
Teknik özellikler:
İdeal Uygulamalar:
Bu 5.7 inçlik TFT IPS Ekran Modülü, yüksek çözünürlük, parlaklık ve dayanıklılık dengesi gerektiren uygulamalar için mükemmeldir.Endüstriyel ekipmanlarınızın ekran yeteneklerini artırmak istiyorsanız, ilgi çekici bir eğitim kuruluşu oluşturmak veya en son projeniz için kullanıcı dostu bir arayüz geliştirmek, bu ekran modülü ihtiyacınız olan performansı ve güvenilirliği sunar.
Neden bizim ekran modülümüzü seçtiniz?
5.7 inçlik TFT IPS Ekran Modülümüzle görsel ekranınızı yükseltin ve kalite ve performans farkını deneyimleyin.Şimdi sipariş verin ve projeyi güvenilir ve yüksek performanslı bir ekran çözümü ile geliştirmeye yönelik ilk adımı atın.
Ürün Özellikleri
| Ürün | Özellikleri | Birim |
| LCD Tipi | TFT | - |
| Renk göster | 16.7M | - |
| Görme Yönü | IPS, tüm bakış açıları | Saat |
| Çalışma sıcaklığı | -30~+80 | °C |
| Depolama sıcaklığı | -30~+80 | °C |
| Modül boyutu | Çizime bak | mm |
| Etkin Alan ((W × H) | 115.20X86.40 | mm |
| Nokta sayısı | 640 x 480 | noktalar |
| LCM denetleyici | JD9168S | - |
| Güç kaynağı voltajı | 3.3 | V |
| Arka ışık | 3S7P-LED'ler (beyaz) | pcs |
| Arayüz | RGB Arayüzü | - |
Dış Boyutlar
Mutlak Maksimum Reytingler
| Ürün | Simge | - Min. | - Max. - Hayır. | Birim |
| Besleme Voltajı Voltajı | VCC | - 0 oldu.3 | 3.3 | V |
| Arkaplan ışığı kaynağı voltajı | VLED | - 0 oldu.3 | 6.0 | V |
| Çalışma sıcaklığı | Yukarı | -30 | 80 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
Arka ışık özellikleri
| Ürün | Simge | Tipik Değer | |
| Besleme voltajı | VLED | 5V | |
| Besleme akımı | İL | 300 - mA | |
| Güç tüketimi | PL | 1.5 - W | |
| PWM kontrol frekansı | FPDIM | 50K Hz | |
| Arkaplan ışığı AÇIK | Yüksek |
VEN |
1VLED V. |
| Düşük | 0 - 0,4 V | ||
| PWM Kontrol Seviyesi | Yüksek |
VPDIM |
1.5 V |
| Düşük | 0 - 0,4 V | ||
| Tekdüzelik | ΔBp | % 80 | |
| Yaşam süresi | zaman | 40K saat | |
Arayüz Pin Tanımı
| Pin No. | Simge | İ/Ç | Tanımlama |
| 1 | U/D | Ben... | Panel modülünde yukarı/aşağı tarama yönü. |
| 2 | NC | - | Bağlantı yok. |
| 3 | HSYNC | Ben... | RGB arayüzünde yatay senkronizasyon girişi. |
| 4-6 | VLED | P | LED sürücüsü için güç kaynağı. |
| 7 | VCC | P | TFT için güç kaynağı. |
| 8 | VSYNC | Ben... | RGB arayüzünde dikey senkronizasyon girişi. |
| 9 | DE | Ben... | RGB arayüzünde veri girişini etkinleştir. |
| 10 | XL | Ben... | Bağlantı yok. |
| 11 | YU | Ben... | Bağlantı yok. |
| 12 | ADJ | Ben... | PWM sinyali giriş iğnesi. |
| 13-15 | B5-B3 | Ben... | Mavi veri otobüsü. |
| 16 | VSS | P | Yerin üstüne. |
| 17-19 | B2-B0 | Ben... | Mavi veri otobüsü. |
| 20 | VSS | P | Yerin üstüne. |
| 21-23 | G5-G3 | Ben... | Yeşil veri otobüsü. |
| 24 | VSS | P | Yerin üstüne. |
| 25-27 | G2-G0 | Ben... | Yeşil veri otobüsü. |
| 28 | VSS | P | Yerin üstüne. |
| 29-31 | R5-R3 | Ben... | Kırmızı veri otobüsü. |
| 32 | VSS | P | Yerin üstüne. |
| 33-35 | R2-R0 | Ben... | Kırmızı veri otobüsü. |
| 36 | XR | Ben... | Bağlantı yok. |
| 37 | YD | Ben... | Bağlantı yok. |
| 38 | DCLK | Ben... | RGB arayüzünde piksel saat girişi. |
| 39 | VSS | P | Yerin üstüne. |
| 40 | L/R | Ben... | Panel modülünde sol/sağ tarama yönü. |

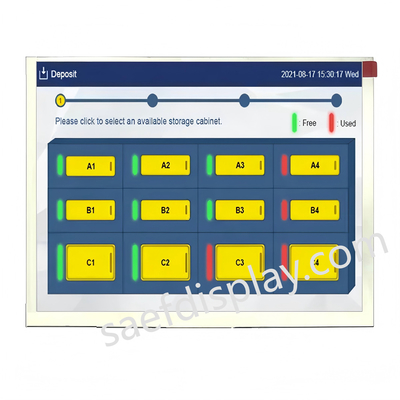

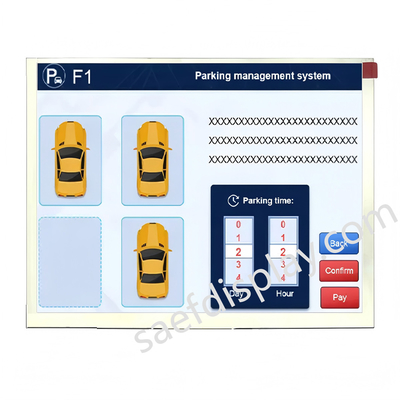

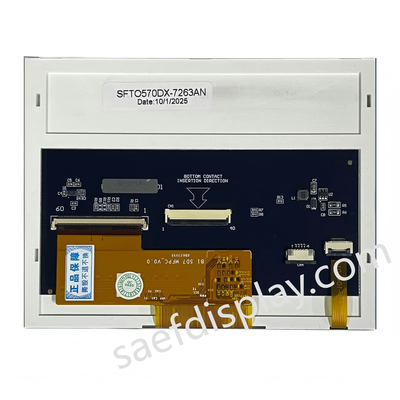

Ürün Görüntüsü
