Ürün ayrıntıları:
|
| Ürün: | 2,42"(2,4") İnç OLED Ekran | Karar: | 128x64 nokta |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 71,0(U) x 43,5(G) x 6,0(D) (mm) | Etkin Alan: | 55,01(U) x 27,5(G) (mm) |
| Piksel aralığı: | 0,43x0,43 (mm) | Sürüş Yöntemi: | 1/64 Görev döngüsü |
| Çalışma sıcaklığı: | -40°C ila +70°C | PIN numarası: | 7 Başlık iğnesi |
| Arabirim: | SPI Arayüzü | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.42 inçlik OLED ekran,128X64 OLED Ekranı,7-Pin SPI OLED Ekranı |
||
SAEF Teknolojisi'nden SFOMS242YZ7-12864WBYG-01 OLED Modülü'nü tanıtmak. 2.42 inçlik 128x64 Dot Matrix Grafik Ekranı.42 inç çaplı ve toplam boyutları 71.0 x 43.5 mm, bu ekran modülü yüksek performans ve çok yönlülük için tasarlanmıştır.
Yüksek Kontrast oranı: Bu OLED modülü 20'lik etkileyici bir kontrast oranı sunar.000:1, uygulamalar için çarpıcı görsel açıklık ve canlı renk temsilini sağlar.
Çoklu Arayüz Seçenekleri: Modül SPI ve I2C (IIC) de dahil olmak üzere çeşitli iletişim arayüzlerini destekler.Çok çeşitli mikro denetleyici ve geliştirme platformlarıyla kolayca entegre edilebilmesi.
Geniş Voltaj Arası: Mantıksal kaynak voltajı, çeşitli proje gereksinimlerini karşılayan tipik bir değer olan 2.8V ile 1.65V ve 3.3V arasında çalışır.
Özelleştirilebilir dokunmatik panel: Bu OLED ekranın yerleşik bir dokunmatik ekranı olmamasına rağmen, özelleştirilebilir bir dokunmatik panel seçeneği mevcuttur.Özel ihtiyaçlarınıza göre gelişmiş bir etkileşime izin vermek.
SFOMS242YZ7-12864WBYG-01 OLED ekran modülü çeşitli uygulamalar için idealdir:
SFOMS242YZ7-12864WBYG-01 2.42-inç OLED Ekran Modülü ile projelerinizi yükseltin.Yüksek kaliteli görseller ve geniş bir endüstriyel ve ticari uygulama yelpazesi için güvenilir performans sağlamak için tasarlanmıştır.
Kesintisiz entegrasyon ve üstün görüntü kalitesi için bugün sipariş verin!
Mekanik Boyutlar

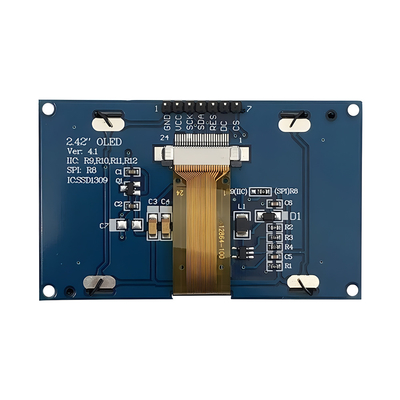

Arayüz Pin Tanımı
| PIN | SYMBOL | Tanımlamalar |
| 1 | GND | Mantıksal devrenin temeli |
| 2 | VDD | Mantığın Güç kaynağı |
| 3 | SCK | Seri saat girişi. |
| 4 | SDA | Seri veri girişi. |
| 5 | RST | Bu pin, sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması yürütülür. Normal çalışma sırasında bu pinin yüksek çekilmesini sağlayın. |
|
6 |
DC |
Bu pin Data/Command kontrol pinidir. Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde, SDIN'deki veriler SDIN'deki veriler komut kayıtlarına aktarılır. |
| 7 | CS | Çip Seçimi: Çip CS0 = ?? L?? olduğunda seçilir. |
Mutlak Maksimum Reytingler
|
Parametreler |
Simge | Min. | En fazla. | Birim |
| Mantık için besleme voltajı | VDD | - 0 oldu.3 | 4 | V |
| Ekran için besleme voltajı | VCC | 8 | 17 | V |
| Çalışma sıcaklığı | TOP | -40 | 70 | C |
| Depolama sıcaklığı | TSTG | -40 | 85 | C |
| Yaşam süresi (220 cd/m2) | 13,000 | - | saat | |
| Yaşam süresi (200 cd/m2) | 15,000 | - | saat | |
|
Yaşam süresi (180 cd/m2) |
16,000 | - | saat |
DC Özellikleri
|
|
Simge | Koşullar | Min. | Tip | En fazla. |
Birim |
| Mantık için besleme voltajı | VDD | 1.65 | 2.8 | 3.3 | V | |
| Ekran için besleme voltajı | VCC | 11.5 | 12 | 12.5 | V | |
| Yüksek Seviye Giriş | HIV | 0.8×VDD | - | - | V | |
| Düşük düzeyde giriş | VIL | - | - | 0.2×VDD | V | |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD Güçlendirme Akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Hayır Panel takılmış. Ekran Açık, Tüm Açık, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
VCC besleme akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Panel Yok Bağlı, Ekran Açık, Tüm Açık |
ICC |
- |
450 |
580 |
μA |
|
|
Bölüm Çıktısı Akım, VDD = 2,8V, VCC = 12V, IREF=10 uA, Ekran açık. |
ISEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast=7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
|
VDD için Uyku Modu Akımı |
IDD, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- |
- |
10 |
μA |
|
VCC için Uyku Modu Akımı |
ICC, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- |
- |
10 |
μA |
Elektriksel özellikler
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Normal moddaki akım tüketimi | Tüm pikseller açık. | - | 17 | 25 | mA | |
| Bekleme kipindeki akım tüketimi | Bekleme modunda % 10 piksel açık | - | 0.5 | 1.5 | mA | |
| Normal moddaki güç tüketimi | Tüm pikseller açık. | - | 71.5 | 97.5 | mW | |
| Bekleme modundaki güç tüketimi | Bekleme modunda % 10 piksel açık | - | 6.5 | 19.5 | mW | |
| Parlaklık | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Beyaz) |
(x) (y) |
M.Ö.T. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | - | |
|
Görme açısı
|
- | 160 | - | - | derecesi |

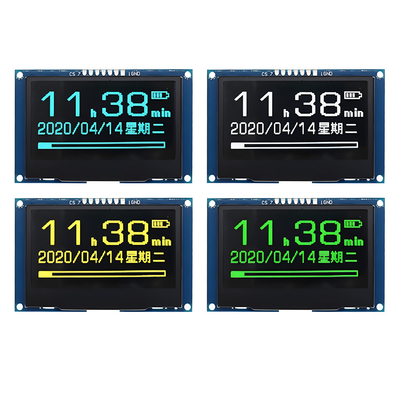

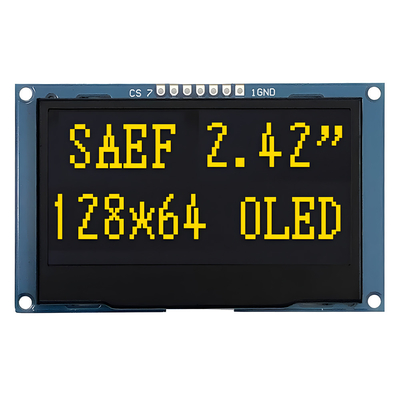

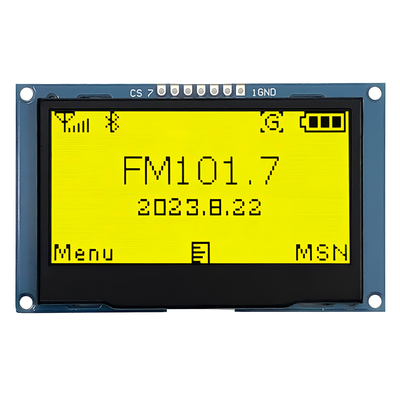

Ürün Görüntüsü
