Ürün ayrıntıları:
|
| Ürün: | 1,54 inç Grafik OLED Ekran | Karar: | 128x64 nokta |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | 4 telli SPI Arayüzü |
| Optik: | Tüm Görüş Açıları | Anahat Dim.: | 42,04x37,0x3,1 (mm) |
| Etkin Alan: | 35,05x17,51 (mm) | Piksel aralığı: | 0.254 x 0.254 (mm) |
| Sürüş Yöntemi: | 1/64 Görev döngüsü | Çalışma sıcaklığı: | -40°C ila +70°C |
| saklama derecesi.: | -40°C ila +85°C | Besleme gerilimi: | 2.8V |
| PIN numarası: | 7 Başlık iğnesi | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1.54 inçlik OLED Ekran Modülü,128x64 OLED Ekran Modülü,Yüksek Kontrastlı OLED Ekran Modülü |
||
Mekanik Boyutlar
Arayüz Pin Tanımı
| PIN | SYMBOL | Tanımlamalar |
| 1 | GND | Mantıksal devrenin temeli |
| 2 | VDD | Mantığın Güç kaynağı |
| 3 | SCK | Seri saat girişi. |
| 4 | SDA | Seri veri girişi. |
| 5 | RST | Bu pin sinyal girişi sıfırlanır.Pin düşük olduğunda,çipin başlatılması yürütülür. Normal çalışma sırasında bu pin yüksek çek. |
|
6 |
DC |
Bu pin Data/Command kontrol pinidir.Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde,SDIN'deki veriler SDIN'deki veriler komut kayıtlarına aktarılır. |
| 7 | CS | Çip Seç. Çip CS0="L" olduğunda seçilir. |
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantık için besleme voltajı | VDD | - 0 oldu.3 | 4 | V |
| Ekran için besleme voltajı | VCC | 8 | 17 | V |
| Çalışma sıcaklığı | TOP | -40 | 70 | C |
| Depolama sıcaklığı | TSTG | -40 | 85 | C |
| Yaşam süresi (220 cd/m2) | 13,000 | - | saat | |
| Yaşam süresi (200 cd/m2) | 15,000 | - | saat | |
| Yaşam süresi (180 cd/m2) | 16,000 | - | saat |
DC Özellikleri
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Mantık için besleme voltajı | VDD | 1.65 | 2.8 | 3.3 | V | |
| Ekran için besleme voltajı | VCC | 11.5 | 12 | 12.5 | V | |
| Yüksek Seviye Giriş | HIV | 0.8×VDD | - | - | V | |
| Düşük düzeyde giriş | VIL | - | - | 0.2×VDD | V | |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD Güçlendirme Akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Hayır Panel takılmış. Ekran Açık, Tüm Açık, |
IDD | Kontrast = FFh | - | 90 | 110 | μA |
|
VCC besleme akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Panel Yok Bağlı, Ekran Açık, Tüm Açık |
ICC | - | 450 | 580 | μA | |
|
Bölüm Çıktısı Akım, VDD = 2,8V, VCC = 12V, IREF=10 uA, Ekran açık. |
ISEG | Kontrast=FFh | 280 | 310 | 340 | μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast=7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
| VDD için Uyku Modu Akımı | IDD, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- | - | 10 | μA |
| VCC için Uyku Modu Akımı | ICC, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- | - | 10 | μA |

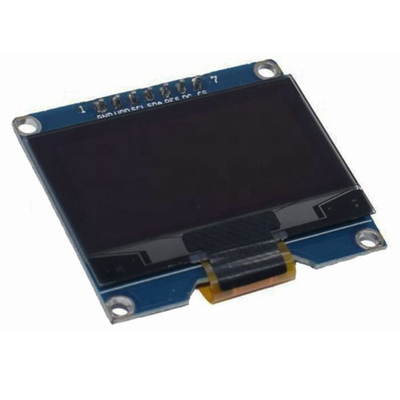

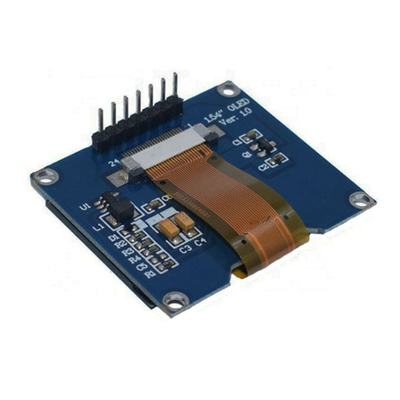

Ürün Görüntüsü
