Ürün ayrıntıları:
|
| Ürün: | 1,54" İnç OLED Ekran | Karar: | 128x64 nokta çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris Ekranı | Arabirim: | I2C |
| Optik: | Tüm Görüş Açıları | Anahat Dim.: | 47,0x43,0x13,8 (mm) |
| Etkin Alan: | 35.06 x 17.52 (mm) | Piksel aralığı: | 0,274x0,274 (mm) |
| Sürüş Yöntemi: | 1/64 Görev döngüsü | Çalışma sıcaklığı: | -40°C ila +70°C |
| saklama derecesi.: | -40°C ila +85°C | Sürücü IC: | SSD1309 veya eşdeğer |
| PIN numarası: | 4 Başlık pini, 7 pin isteğe bağlı | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SSD1309 Grafik OLED Ekranı,128X64 OLED Ekranı,1 |
||
Bu madde hakkında.
1.54 inçlik SSD1309 Grafik OLED Ekranı'nı sunuyoruz.Bu yüksek kaliteli OLED ekran canlı grafikler ve net metinler sunar., DIY elektroniği, akıllı cihazlar ve gömülü sistemler de dahil olmak üzere çok çeşitli uygulamalar için idealdir.
Ana özellikler:
Uygulamalar:
Bu çok yönlü OLED ekran, aşağıdakiler de dahil olmak üzere çeşitli uygulamalar için uygundur:
Neden OLED ekranımızı seçiyorsunuz?
1,54 inçlik grafik OLED ekranımız kullanım kolaylığı ve esnekliği için tasarlanmıştır. Hobiler ve profesyonellerin en az çaba sarf ederek çarpıcı grafik kullanıcı arayüzleri oluşturmalarına olanak tanır.Hafif ve kompakt tasarımı, alan kısıtlı projeler için mükemmel bir seçim yapar.
1.54 inçlik SSD1309 Grafik OLED Ekranınızı bugün sipariş edin ve canlı görseller ve kolay bağlantı ile projelerinizi hayata geçirin!
Ürün Özellikleri
| Ürün: | 1.54 inçlik OLED ekran |
| Karar: | 128x64 nokta çözünürlüğü |
| Arayüz: | I2C |
| Ekran Kipi: | Pasif Matris Ekranı |
| Optik: | Tüm Bakış Açıları |
| Çizelge: | 47.0(L) X 43.0(W) X 13.8 ((T) |
| Etkin Alan: | 35.06 ((L) X 17.52 ((W) |
| Piksel Pitch: | 0.274 x 0.274 |
| Sürüş yöntemi: | 1/64 Görev Süresi |
| Çalışma sıcaklığı: | -40°C - +70°C |
| Depolama sıcaklığı: | -40°C +85°C |
| Pin Numarası: | 4 başlık çubuğu, |
| Sürücü İK: | SSD1309 veya eşdeğer |
| Uygunluk: | REACH ve RoHS uyumlu |
Çizelge Boyutları
Şematik Şema
Arayüz Pin Fonksiyonu
| - Hayır, hayır. | Simge | Görev |
|---|---|---|
| 1 | GND | Toprak |
| 2 | VCC | Güç kaynağı girişi. |
| 3 | SCL | I2C arayüzü seçildiğinde, D0 seri saat giriş platformu (SCL) ve D1 seri veri giriş platformu (SDAI) olarak hizmet eder. |
| 4 | SDA |
DC Özellikleri
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. |
Birim |
| Mantık için besleme voltajı | VDD | 1.65 | 2.8 | 3.3 | V | |
| Ekran için besleme voltajı | VCC | 11.5 | 12 | 12.5 | V | |
| Yüksek Seviye Giriş | HIV | 0.8×VDD | - | - | V | |
| Düşük düzeyde giriş | VIL | - | - | 0.2×VDD | V | |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD Güçlendirme Akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Hayır Panel takılmış. Ekran Açık, Tüm Açık, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
VCC besleme akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Panel Yok Bağlı, Ekran Açık, Tüm Açık |
ICC |
- |
450 |
580 |
μA |
|
|
Bölüm Çıktısı Akım, VDD = 2,8V, VCC = 12V, IREF=10 uA, Ekran açık. |
ISEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast=7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
|
VDD için Uyku Modu Akımı |
IDD, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- |
- |
10 |
μA |
|
VCC için Uyku Modu Akımı |
ICC, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- |
- |
10 |
μA |
Elektriksel özellikler
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Normal moddaki akım tüketimi | Tüm pikseller açık. | - | 17 | 25 | mA | |
| Bekleme kipindeki akım tüketimi | Bekleme modunda % 10 piksel açık | - | 0.5 | 1.5 | mA | |
| Normal moddaki güç tüketimi | Tüm pikseller açık. | - | 71.5 | 97.5 | mW | |
| Bekleme modundaki güç tüketimi | Bekleme modunda % 10 piksel açık | - | 6.5 | 19.5 | mW | |
| Parlaklık | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Beyaz) |
(x) (y) |
M.Ö.T. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | - | |
|
Görme açısı |
- | 160 | - | - | derecesi |
I2C Arayüzü Zamanlama Özellikleri
|
Simge |
Açıklama | Min. | En fazla. |
Birim |
| - Bisiklet | Saat Döngüsü Zamanı | 2.5 | - | μs |
| THSTART | Başlatma Durumu Bekleme Zamanı | 0.6 | - | μs |
| THD | Veri bekleme süresi (SDAOUT Pin için) | 0 |
- |
ns |
| Veri bekleme süresi (SDAIN PIN için) | 300 | |||
| tSD | Veri Kurulum Zamanı | 100 | - | ns |
| tSSTART |
Başlangıç Durumu Kurulum Zamanı (Sadece tekrarlanan başlatma koşulları için geçerlidir) |
0.6 | - | μs |
| TSSTOP | Durdur Durum Kurulum Zamanı | 0.6 | - | μs |
| tR | Veriler ve Saat Pini için Kalkma Saati | 300 | ns | |
| tF | Veriler ve Saat Pinleri için Düşme Zamanı | 300 | ns | |
| TIDLE | Yeni bir iletim başlamadan önce boş zaman | 1.3 | - | μs |

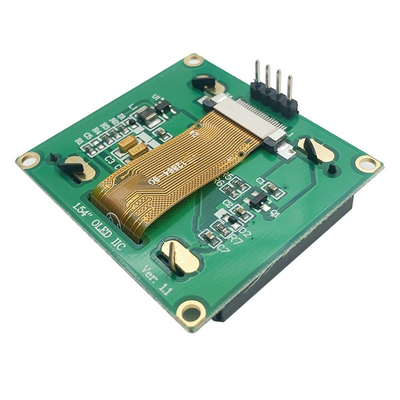

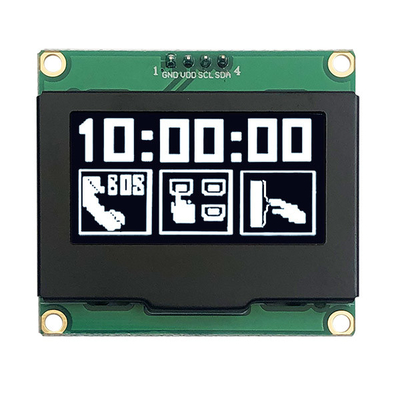

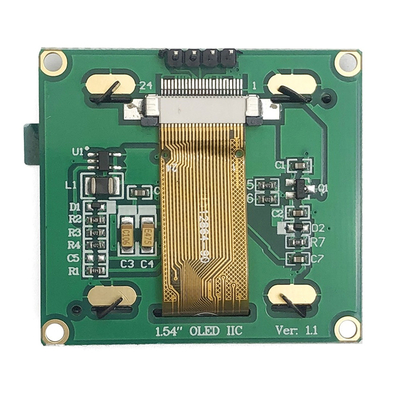

Ürün Görüntüsü
