Ürün ayrıntıları:
|
| Ürün: | 0,91 inç OLED Ekran | Karar: | 128*32 piksel |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | SPI |
| Renk Göster: | Beyaz, sarı, mavi isteğe bağlı | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 30.00 (w) x 11.5 (h) x 1.3 (t) | Etkin Alan: | 22.38 (w) x 5.58 (h) |
| Çalışma sıcaklığı: | -40°C ila +80°C | saklama derecesi.: | -40°C ila +85°C |
| PIN numarası: | 14 iğne | IC Paketi: | COG |
| Modül bağlantısı: | ZIF tipi | Görev: | 1/32 |
| uyma: | REACH ve RoHS Uyumlu | ||
| Vurgulamak: | 128X32 OLED Ekranı,SPI Arayüzü OLED Ekranı,IoT Aygıtları OLED Ekran |
||
Bu Ürün Hakkında - Grafik OLED Modülü SFOS091JY-7269PAN
IoT projelerinizi yüksek çözünürlüklü 128x32 piksellik bir ekran ve düşük güçlü bir SPI arayüzü olan 0.91 inçlik OLED ekranımızla yükseltin.Bu kompakt ve verimli ekran modülü, net bir görüntü sağlayacak şekilde tasarlanmıştır., minimal güç tüketirken canlı görseller, akıllı saatler, taşınabilir cihazlar ve akıllı ev sistemleri de dahil olmak üzere çeşitli uygulamalar için idealdir.
Ana özellikler:
Teknik özellikler:
İdeal Uygulamalar:
Bu 0.91 inçlik OLED ekran, yüksek çözünürlük, düşük güç tüketimi ve özelleştirilebilir ekran seçeneklerinin dengesini gerektiren uygulamalar için mükemmeldir.endüstriyel kontrol paneli, veya akıllı ev cihazı, bu ekran modülü ihtiyacınız olan performansı ve güvenilirliği sunar.
OLED Ekran Modülümüzü Neden Seçin?
Projeyi Geliştir:
0.91 inçlik OLED ekranımızla görsel ekranınızı yükseltin ve kalite ve performans farkını deneyimleyin.Şimdi sipariş verin ve projeyi güvenilir ve yüksek performanslı bir ekran çözümü ile geliştirmeye yönelik ilk adımı atın.
Mekanik Çizim
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
|
Güçlendirme Voltajı |
VDD | - 0 oldu.5 | 2.75 | V |
| VCC | - 0 oldu.5 | 21 | V | |
| VDDIO | - 0 oldu.5 | VCI | V | |
| VCI | - 0 oldu.3 | 4 | V | |
| Çalışma sıcaklığı | TOP | -40 | 85 | .C |
| Depolama sıcaklığı | TSTG | -65 | 150 | .C |
| Yaşam süresi (140 cd/m2) | 33,000 | - | saat |
Optik Özellikleri
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. | Birim |
|
Parlaklık (VCC Dışarıdan Sağlanır) |
Lbr |
Not 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (Beyaz) | X Y | M.Ö.T. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | ||
| Görme açısı | 160 | - | - | derecesi |
DC Özellikleri
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. |
Birim |
| Mantıksal Güçlendirme Voltajı | VDD | 2.4 | 2.5 | 2.6 | V | |
| İşlem için besleme voltajı | VCI | 2.4 | 2.8 | 3.5 | V | |
| I/O pinleri için güç kaynağı | VDDIO | 1.65 | VCI | V | ||
|
OLED için çalışma voltajı |
VCC |
Not 5 |
11.5 |
12 |
12.5 |
V |
|
Yüksek Seviye Giriş |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Düşük düzeyde giriş | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDDIO | V |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDDIO | V |
| VCI için çalışma akımı | ICI | - | 95 | 120 | μA | |
| VCC için çalışma akımı | ICC |
|
- |
34.5 |
40 |
mA |
| VDD için Uyku Modu Akımı | IDD, SLEEP | - | 1 | 10 | μA | |
| VDDIO için Uyku Modu Akımı | IDDIO, Uyku. | 1 | 10 | |||
|
VCI için Uyku Modu Akımı |
ICI, Uyku | - | 2 | 50 |
μA |

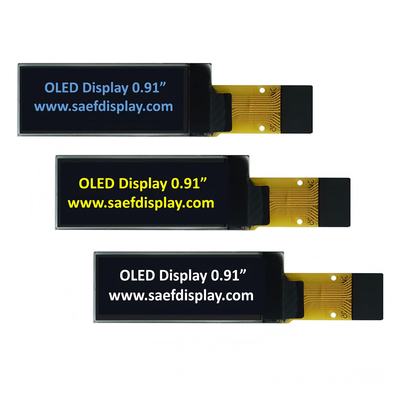

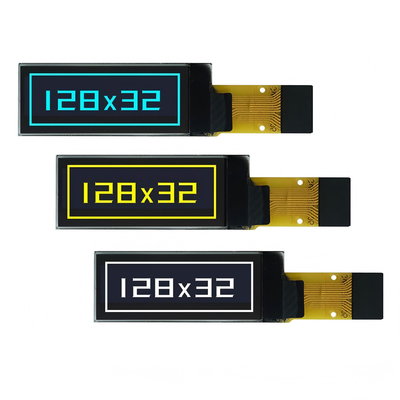

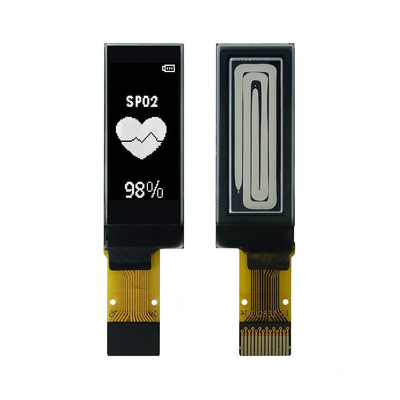

Ürün Görüntüsü
