0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS

0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS

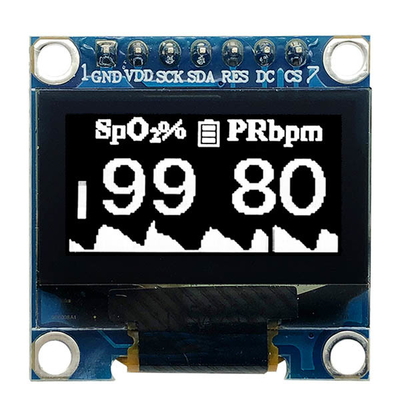

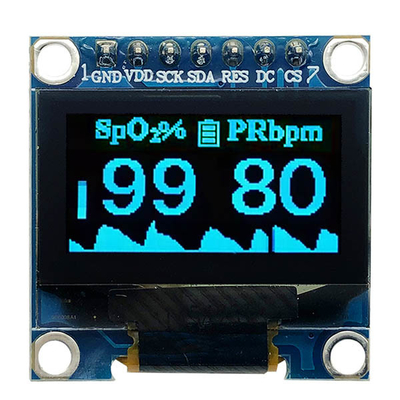

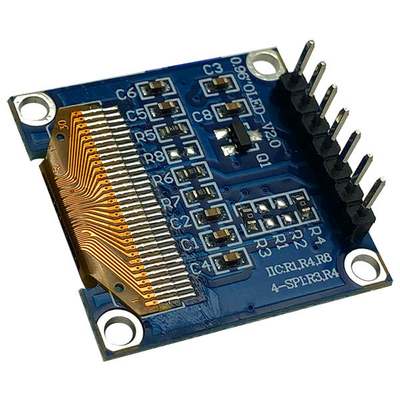

0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS 0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS 0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS 0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS

Büyük resim :  0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS

Ürün ayrıntıları:
Place of Origin: ShenZhen / China
Marka adı: SAEF
Sertifika: ISO9001 / ISO14000
Model Number: SFOM096YZ7-12864WB-01
Ödeme & teslimat koşulları:
Minimum Order Quantity: 3 pcs
Fiyat: Price is negotiable based on order lot quantity
Packaging Details: Standard Exportation Package
Delivery Time: 1-3 weeks
Payment Terms: PayPal, L/C, T/T, Western Union
Supply Ability: 3000K pcs per month

0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS

Açıklama
Brand: Saef Technology Model: SFOM096YZ7-12864WB-01
Display Size: 0.96 inch Resolution: 128 × 64 pixels
Active Area: 21.744 × 10.864 mm Technology: Passive Matrix OLED
Color: Blue/White/Yellow Blue (optional) Driver IC: SSD1306 / SSD1315 optional
Operating Temp: -40°C to +80°C Interface: 4-wire SPI (default)
Voltage: Logic: 3.0V | Display: 12.0V Compliance: REACH & RoHS Compliant
Vurgulamak:

SPI Arayüzü OLED Ekran Modülü

,

0.96” OLED Ekran Modülü

,

128x64 Piksel OLED Ekran Modülü



Saef Technology'den Endüstriyel Sınıf 0,96" OLED Ekran



Gömülü sistemler, IoT cihazları ve taşınabilir enstrümanlar için tasarlanan bu yüksek güvenilirliğe sahip OLED modülü, küresel pazarlarda aşırı ortamlarda net görseller sunar.



Temel Özellikler:


Çift Protokol Esnekliği

  • SPI (4 telli) desteği – Arduino, Raspberry Pi, STM32 ile uyumlu.

Aşırı Ortamlara Hazır
-40°C ila 85°C arasında kusursuz çalışır – aşağıdakiler için idealdir:

  • Endüstriyel kontroller (AB/ABD)

  • Otomotiv teşhisi (DE/JP)

  • Tıbbi cihazlar (FDA/CE bölgeleri)

Net Görsel Performans

  • 128×64 çözünürlük | 2000:1 kontrast | 100 cd/m² parlaklık

  • 6 yönünde görüş açısı | Serbest görüş açısı

Uzun Süreli Güvenilirlik

  • 10.000+ saat kullanım ömrü @ 100 cd/m²

  • MIL-STD-105E uyumluluğu | 240 saat sıcaklık/nem testi

Küresel Uyumluluk

  • RoHS sertifikalı | ISO 9001/14001 üretimi

  • CE/FCC'ye hazır tasarımlar (talep üzerine)

Teknik Özellikler:

  • Nokta Boyutu: 0,17 × 0,17 mm

  • Güç Tüketimi: ≤0,5W (tip)

  • Boyutlar: 27,5 × 27,8 × 2,7 mm

  • Sıfırlama Devresi: Dahili başlatma

Uygulamalar:

  • HMI Panelleri | Akıllı Sensörler | Giyilebilir Teknoloji

  • CNC Kontrol Cihazları (DE/IT) | Laboratuvar Ekipmanları (ABD/JP/KR)

Garanti:12 ay (OEM için uzatılabilir)





Mekanik Boyutlar



0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS 0



Arayüz Pini Tanımı



PIN

Tip

Açıklamalar

1

GND

Mantık Devresinin Toprağı

2

Düşük Seviye Çıkışı

Mantık için Güç Kaynağı

3

SCK

Seri saat girişi.

4

SDA

Seri veri girişi.

5

RST

Bu pin sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması gerçekleştirilir. Normal çalışma sırasında bu pini yüksek tutun.
6

DC

Bu pin Veri/Komut kontrol pinidir. Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde, SDIN'deki veri veri olarak yorumlanacaktır. Düşük çekildiğinde, SDIN'deki veri komut kaydına aktarılacaktır. I2C modunda, bu pin köle adresi seçimi için SA0 olarak görev yapar.

7
CS

Çip Seçimi. CS0="L" olduğunda çip seçilir.

Optik Özellikler

Özellikler





Sembol



Min Tip Tip Maks Birim Mantık için Besleme Gerilimi VDD

Lbr

-

80 - - μA μA (x)

Lbr

Not 6

80 110 - cd/m2 μA (x)
(y)

C.I.E. 1931

0.25

0.27

0.29

0.31

0.33

0.35

Karanlık Oda Kontrastı

CR


- 2000:1   μA Görüş Açısı μA
Serbest     μA derece μA Özellikler





Sembol



Min Tip Maks Birim Mantık için Besleme Gerilimi VDD
- Düşük Seviye Çıkışı μA V μA IDD

VCC

8.5

- 9.5 V DC/DC için Besleme Gerilimi IDD
- 3.3 μA V μA IDD
7.0 - 7.5 μA Yüksek Seviye Girişi IDD
0.8×VDD - VDD μA Düşük Seviye Çıkışı IDD
0 - 0.1×VDD μA Yüksek Seviye Çıkışı IDD
0.9×VDD - VDD μA Düşük Seviye Çıkışı IDD
0 - 0.1×VDD μA VDD için Çalışma Akımı IDD
- 160 μA μA VCC için Çalışma Akımı

ICC

-

9

μA

mA

VBAT için Çalışma Akımı

IDD, SLEEP

IBAT

-

27.0



μA

mA

VDD için Uyku Modu Akımı

IDD, SLEEP

- - μA μA Ürün Resmi

-

- μA μA Ürün Resmi







0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS 10.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS 20.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS 3

0.96" OLED Ekran Modülü 128x64 Piksel | SPI Arayüzü | Mavi/Beyaz/Sarı Mavi | -40°C ila 80°C | RoHS 4
