Ürün ayrıntıları:
|
| Ürün: | 0.96 inçlik OLED ekran | çözünürlük: | 128x64 piksel |
|---|---|---|---|
| Yapı: | COG + PCB | Arayüz: | I2C / IIC |
| Dokunmatik ekran: | Özelleştirilebilir | Görüntüleme yönü: | Tüm Görüş Açıları (85/85/85/85) |
| Anahat Dim.: | 24,7 × 27 × 3,6 mm | Bağlantı: | Metal Pimler |
| Pin numarası: | 4 pin (7 pin isteğe bağlı) | Çalışma sıcaklığı.: | -40 ℃ ila +85 ℃ |
| Ömür boyu: | 50.000 saat @ 60cd/m2 | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 0.96 inçlik OLED ekran modülü I2C arayüzü,Endüstriyel kalite OLED ekran modülü,yüksek parlaklıklı OLED ekran beyaz mavi |
||
Saef Technology Limited, ultra kompakt tasarımlarda netlik, verimlilik ve güvenilirlik isteyen mühendisler ve geliştiriciler için tasarlanmış yüksek performanslı 0.96 inçlik bir OLED ekran modülü sunuyor.Giyilebilir cihazlar için ideal, tıbbi monitörler, el cihazları, IoT sensörleri ve endüstriyel HMI'ler, bu OLED panelli keskin tek renkli görseller sunar ve son derece düşük güç tüketimi sağlar.
128 × 64 çözünürlüğü ile opsiyonel beyaz veya mavi emisyon, hem iç hem de dış aydınlatmada yüksek kontrast ve mükemmel okunabilirlik sağlar.
24.7 mm × 27.0 mm × 2.7 mm'lik minik PCB ayak izi, ekran kalitesini feda etmeden alan kısıtlı tasarımlara uyar.
İletişim için sadece iki tel (SCL, SDA) gereklidir, pin sayısını azaltır ve STM32, ESP32, Arduino ve Raspberry Pi gibi MCU'larla entegrasyonu basitleştirir.
-40°C'den +80°C'ye kadar, donmuş lojistikten ısıtılan endüstriyel ortamlara kadar sert ortamlar için uygun hale getirir.
Dahili DC/DC ile yüksek parlaklık
Doğrudan güneş ışığı altında bile görünürlüğü sağlayan entegre şarj pompası sayesinde 180 cd/m2'ye kadar parlaklık sağlanır.
80 cd / m2'de 30.000 saat boyunca, termal şok, nem ve uzun sıcaklık döngüleri dahil olmak üzere kapsamlı güvenilirlik testleri ile.
Ücretsiz yarı özelleştirme sunuyoruz resistif veya kapasitif dokunuş ekle, pinotları değiştir, yazılım yazılımını ayarla, ya da mekanik çizgileri tam ihtiyaçlarına göre uyarla.
Saef'in 0,96 inçlik OLED modülü, sistem tasarımcısını göz önünde bulundurarak inşa edilmiştir:
Entegre DC/DC dönüştürücü, dış yüksek voltaj kaynağı ihtiyacını ortadan kaldırır
SSD1315 sürücü IC, kolay kontrol ve düşük güç yönetimi için tam komut seti ile
Hızlı prototip oluşturmak için C'de sağlanan tam başlangıç kodu
Detaylı mekanik çizimler ve pin tanımları hata içermeyen PCB düzenini ve montajını sağlar
İster akıllı saat, ister taşınabilir bir tıbbi cihaz, ister bir sensör ekranı, ister kompakt bir kontrol paneli geliştiriyorsanız, bu modül minimal tasarım üst maliyeti ile güvenilir bir performans sağlar.
Teknik Uzmanlık: Mühendislik ekibimiz şema incelemesini, firmware hata ayıklamasını ve özelleştirme taleplerini destekler.
Hızlı Prototipleme: Örnekler tam belgeleri ile 5-7 iş günü içinde gönderilir.
Piyasa Hazır: Avrupa ve Kuzey Amerika pazarlarına sorunsuz giriş için ROHS, REACH ve CE direktiflerine uygun.
Kalite Güvencesi: Her birim, büyük kusurlar için% 0.65 AQL ile MIL-STD-105E Seviye II'ye göre AQL denetimine tabi tutulur.
Giyilebilir Sağlık ve Fitness Takipçileri
Taşınabilir Tıbbi & Tanılama Ekipmanı
El testi ve ölçüm aletleri
Endüstriyel Sensör & HMI Ekranları
IoT Kenar Cihazları ve Akıllı Ev Denetleyicileri
Otomotiv Yardımcı Ekranları ve Dash Klüsterleri
Güvenle Tasarım Yapmaya Hazır mısınız?
Veri sayfaları, kod örnekleri veya ücretsiz tasarım danışmanlığı için teknik satış ekibimizle iletişime geçin.
Mekanik Boyutlar
![]()
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantık için besleme voltajı | VDD | - 0 oldu.3 | 4 | V |
| Ekran için besleme voltajı | VCC | 0 | 16.5 | V |
| DC/DC için besleme voltajı | VBAT | - 0 oldu.3 | 4.5 | V |
| Çalışma sıcaklığı | TOP | -40 | 85 | .C |
| Depolama sıcaklığı | TSTG | -40 | 85 | .C |
| Yaşam süresi (110 cd/m2) | 10/000 | - | saat | |
| Yaşam süresi (80 cd/m2) | 30/000 | - | saat | |
| Yaşam süresi (60 cd/m2) | 50/000 | - | saat |
Optik Özellikleri
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim |
|
Parlaklık (VCC Dışarıdan Sağlanır) |
Lbr | Not 5 | 90 | - | - | cd/m2 |
|
Parlaklık (Dahili DC/DC tarafından üretilen DC) |
Lbr | Not 6 | 80 | 110 | - | cd/m2 |
| C.I.E. (Beyaz) |
(x) (y) |
M.Ö.T. 1931 |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | ||
| Görme açısı | - | Özgür | - | derecesi |
DC Özellikleri
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Mantık için besleme voltajı | VDD | - | 3.3 | - | V | |
|
Ekran için besleme voltajı (Dışarıdan sağlanıyor) |
VCC |
Not 5 (İç DC/DC devre dışı bırak) |
8.5 | 9.0 | 9.5 | V |
| DC/DC için besleme voltajı | VBAT | Dahili DC/DC etkinleştir | - | 3.3 | - | V |
| İç DC/DC ile üretilen ekran için besleme voltajı | VCC |
Not 6 (İç DC/DC etkinleştirilmiş) |
7.0 | - | 7.5 | V |
| Yüksek Seviye Giriş | HIV | IOUT = 100μA/ 3.3MHz | 0.8×VDD | - | VDD | V |
| Düşük düzeyde giriş | VIL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.2×VDD | V |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA/ 3.3MHz | 0.9×VDD | - | VDD | V |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.1×VDD | V |
| VDD için çalışma akımı | IDD | - | 160 | 220 | μA | |
|
VCC için çalışma akımı (dışarıdan sağlanan VCC) |
ICC |
Not 7 |
- |
9 |
15 |
mA |
| VBAT için çalışma akımı (iç DC/DC ile üretilen VCC) |
IBAT |
Not 8 |
- |
27.0 |
32.0 |
mA |
| VDD için Uyku Modu Akımı | IDD/ SLEEP | - | - | 10 | μA | |
|
VCC için Uyku Modu Akımı
|
ICC/ SLEEP | - | - | 10 | μA |

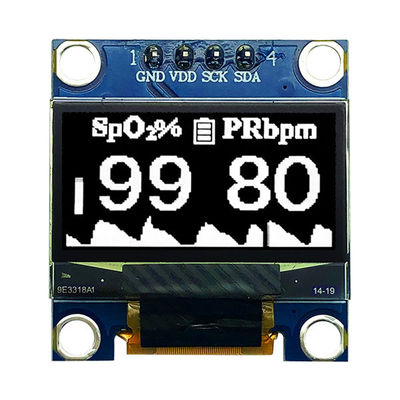

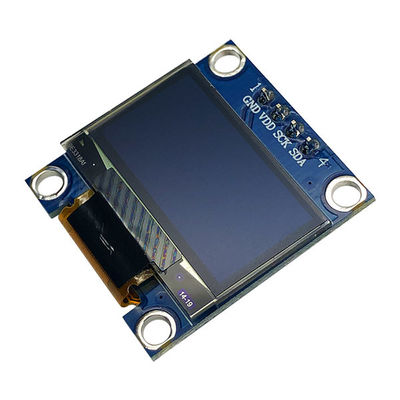

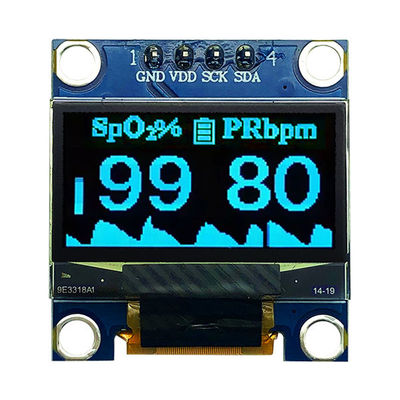

Ürün Görüntüsü
![]()
![]()
![]()
