Ürün ayrıntıları:
|
| Ürün: | 0,91" PMOLED | Yapı: | COG + PCB |
|---|---|---|---|
| Çözünürlük: | 128 x 32 Piksel | Arayüzler: | I²C (IIC), 4 Pin |
| Denetleyici: | SSD1306 | Izdırap: | 150 cd/m² (Min), 180 cd/m² (Tip) |
| Renk: | Beyaz ve Mavi, isteğe bağlı | Besleme gerilimi: | 1,65V ila 3,3V |
| Operasyon Temp.: | -40℃ ila +70℃ | Kontrast oranı: | 2000 : 1 ( Karanlık Oda Kontrastı ) |
| Modül Boyutu: | 38,0 mm (U) x 12,0 mm (G) x 3,1 mm (T) Maks. | Besleme Gerilimi (Ekran): | 6,4V - 9V (Harici) / 3,5V - 4,2V (Dahili DC/DC) |
| Uyumluluk: | REACH ve RoHS Uyumlu | Özelleştirme:: | Mevcut |
| Vurgulamak: | 0.91 inçlik I2C ile OLED ekran modülü,SSD1306 gömülü tasarımlar için PMOLED,kompakt OLED ekran modülü giyilebilir |
||

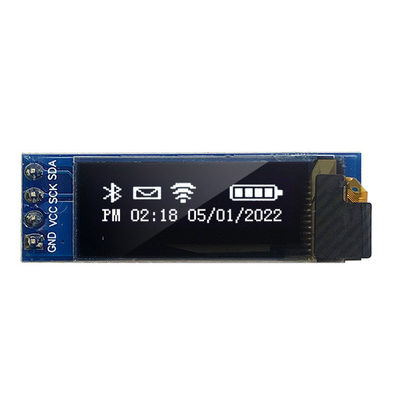

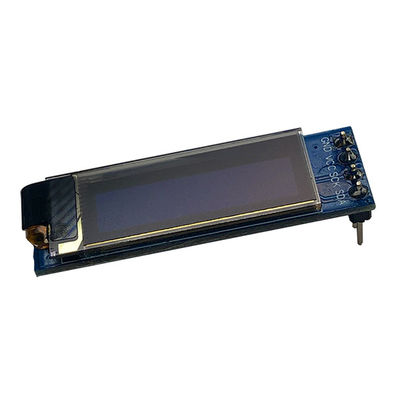

Saef Technology Limited, gömülü sistemler, giyilebilir cihazlar, IoT arayüzleri ve endüstriyel enstrümantasyon için ultra kompakt, düşük güçlü ve güvenilir ekranlara ihtiyaç duyan mühendisler ve geliştiriciler için tasarlanmış yüksek performanslı bir 0,91 inç PMOLED ekran modülü olan SFOM091JY-12832WB-01'i sunar. Keskin 128x32 çözünürlüğü, I²C arayüzü ve sağlam SSD1306 sürücüsü ile bu modül, Avrupa ve Amerika Birleşik Devletleri'ndeki alandan kısıtlı tasarımlarda olağanüstü netlik ve entegrasyon kolaylığı sağlar.
Ultra Kompakt Form Faktörü:
Sadece 38,0 x 12,0 x 3,1 mm ölçülerinde olan bu ekran, her milimetrenin önemli olduğu giyilebilir teknoloji, tıbbi monitörler, akıllı sensörler ve taşınabilir cihazlar için idealdir.
Yüksek Kontrastlı PMOLED Teknolojisi:
2000:1 kontrast oranı ve 150–180 cd/m² parlaklık sunan bu OLED, geniş görüş açılarına sahip keskin, kendi kendine yayılan pikseller sunar ve arka ışık gerektirmez—düşük ışıklı veya güneş ışığında okunabilir uygulamalar için mükemmeldir.
Geniş Çalışma Sıcaklığı Aralığı:
-40°C ila 70°C aralığında derecelendirilen bu modül, endüstriyel otomasyondan dış mekan giyilebilir cihazlarına kadar aşırı ortamlarda güvenilir bir şekilde çalışır.
Düşük Güç Tüketimi:
1 μA (VDD) ve 2 μA (VCC) kadar düşük uyku modu akımlarıyla bu ekran, güç açısından hassas tasarımlarda pil ömrünü uzatır.
Esnek Güç Mimarisi:
Harici VCC (6,4V–9V) ve VBAT'tan (3,5V–4,2V) dahili DC/DC dönüşümünü destekleyerek güç sistemi tasarımını basitleştirir.
Tam Komut Kontrollü I²C Arayüzü:
Endüstri standardı SSD1306'ya dayanan modül, çoklama oranları, COM tarama yönü, kontrast, ön şarj süreleri ve VCOMH seviyeleri için tam programlanabilirlik sunar—uygulamanız için ince ayarlı optimizasyon sağlar.
Sınırlı PCB alanı ile mi mücadele ediyorsunuz?

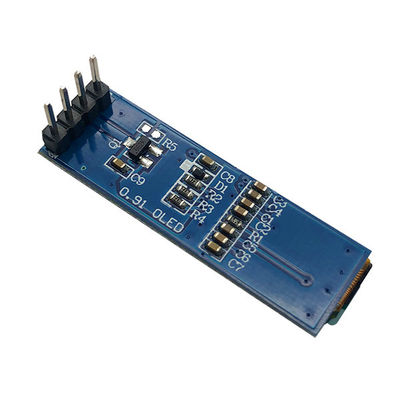

0,91 inç OLED'imiz, basit bir 4 pinli arayüz (GND, VCC, SCL, SDA) ile sıkı düzenlere sığar, yönlendirme karmaşıklığını ve BOM maliyetini azaltır.
Donma veya yüksek sıcaklık ortamlarında çalışan bir ekrana mı ihtiyacınız var?
-40°C ila 70°C çalışma aralığı ve endüstriyel güvenilirlik testlerine (titreşim, ESD ve sıcaklık döngüsü dahil) tam uyum ile bu modül zorlu koşullar için üretilmiştir.
Pille çalışan cihazlarda güç yönetimi konusunda endişeli misiniz?
Entegre DC/DC dönüştürücü ve ultra düşük uyku akımları, tek bir düğme pilde yıllarca çalışma sağlar.
Özel yazı tipi renklerini veya grafiklerini destekleyen bir ekran mı arıyorsunuz?
Standart modeller beyaz veya mavi renkte gelirken, Saef talep üzerine renk ayarı, özel pin çıkışları, donanım yazılımı ayarlamaları ve hatta dokunmatik ekran entegrasyonu (RTP/CTP) dahil olmak üzere ücretsiz yarı özel modifikasyonlar sunar.
ISO 9001:2015 ve ISO 14001:2015 Sertifikalı – Kalite ve çevresel sorumluluğunuzun güvencesi.
Tam SSD1306 Komut Desteği – Veri sayfası, ayrıntılı zamanlama diyagramları, başlatma dizileri ve açma/kapama protokolleri içerir.
Güvenilirlik Test Edildi – Yüksek/düşük sıcaklıkta çalışma, depolama, nem, titreşim, ESD ve düşme testlerini içerir.
Mühendisten Mühendise Destek – Teknik dokümantasyona, örnek koda ve doğrudan fabrika mühendislik danışmanlığına erişim.
Giyilebilir Cihazlar (Akıllı Saatler, Fitness Takip Cihazları)
Tıbbi İzleme Ekipmanları
IoT Panoları ve Sensör Ekranları
Endüstriyel HMI'ler ve Enstrümantasyon
Tüketici Elektroniği (Taşınabilir Ses, Oyun)
Otomotiv ve Havacılık Arayüzleri
Akıllı Ev Kontrolleri
Entegre etmeye hazır mısınız? Ücretsiz özelleştirme teklifleri, örnek talepleri veya donanım yazılımı desteği için mühendislik ekibimizle iletişime geçin. Dokunmatik ekran entegrasyonu, çerçeve değişiklikleri ve özel konektör düzenleri dahil olmak üzere OEM/ODM projeleri için düşük MOQ ve hızlı teslimat süresi sunuyoruz.
Eylem Çağrısı
Tam veri sayfasını indirin, komut tablolarını görüntüleyin veya bugün bir geliştirme örneği talep edin. Saef Technology'nin, güvenilirlik, netlik ve entegrasyon kolaylığı için tasarlanmış ekranlarla bir sonraki gömülü vizyonunuzu güçlendirmesine izin verin.
Mekanik Boyutlar
![]()
Arayüz Pini Tanımı
| PIN | SEMBOL | Açıklamalar |
| 1 | GND | Mantık Devresinin Toprağı |
| 2 | VCC | Mantık için Güç Kaynağı |
| 3 | SCK | Seri saat girişi. |
| 4 | SDA | Seri veri girişi. |
Mutlak Maksimum Değerler
| Parametre | Sembol | Min | Maks | Birim |
| Mantık için Besleme Gerilimi | VDD | -0.3 | 4 | V |
| Ekran için Besleme Gerilimi | VCC | 0 | 16.5 | V |
| DC/DC için Besleme Gerilimi | VBAT | -0.3 | 4.5 | V |
| Çalışma Sıcaklığı | TOP | -40 | 70 | .C |
| Depolama Sıcaklığı | TSTG | -40 | 85 | .C |
| Ömür (110 cd/m2) | 10/000 | - | saat | |
| Ömür (80 cd/m2) | 30/000 | - | saat | |
| Ömür (60 cd/m2) | 50/000 | - | saat |
Optik Özellikler
| Özellikler | Sembol | Koşullar | Min | Tip | Maks | Birim |
|
Parlaklık (VCC Harici Olarak Sağlanır) |
Lbr | - | 90 | - | - | cd/m2 |
|
Parlaklık (Dahili DC/DC Tarafından Oluşturulan VC) |
Lbr | - | 80 | 110 | - | cd/m2 |
| C.I.E. (Beyaz) |
(x) (y) |
C.I.E. 1931 |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
| Karanlık Oda Kontrastı | CR | - | 2000:1 | - | ||
| Görüş Açısı | - | Serbest | - | derece |
DC Özellikleri
| Özellikler | Sembol | Koşullar | Min | Tip | Maks | Birim |
| Mantık için Besleme Gerilimi | VDD | - | 3.3 | - | V | |
|
Ekran için Besleme Gerilimi (Harici Olarak Sağlanır) |
VCC |
Not 5 (Dahili DC/DC Devre Dışı) |
8.5 | 9.0 | 9.5 | V |
| DC/DC için Besleme Gerilimi | VBAT | Dahili DC/DC Etkin | - | 3.3 | - | V |
| Dahili DC/DC Tarafından Oluşturulan Ekran için Besleme Gerilimi | VCC |
Not 6 (Dahili DC/DC Etkin) |
7.0 | - | 7.5 | V |
| Yüksek Seviye Giriş | VIH | IOUT = 100μA/ 3.3MHz | 0.8×VDD | - | VDD | V |
| Düşük Seviye Giriş | VIL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.2×VDD | V |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA/ 3.3MHz | 0.9×VDD | - | VDD | V |
| Düşük Seviye Çıkış | VOL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.1×VDD | V |
| VDD için Çalışma Akımı | IDD | - | 160 | 220 | μA | |
| VCC için Çalışma Akımı (VCC Harici Olarak Sağlanır) | ICC | - | 9 | 15 | mA | |
| VBAT için Çalışma Akımı (VCC Dahili DC/DC Tarafından Oluşturulur) | IBAT | - | 27.0 | 32.0 | mA | |
| VDD için Uyku Modu Akımı | IDD/ UYKU | - | - | 10 | μA | |
|
VCC için Uyku Modu Akımı
|
ICC/ UYKU | - | - | 10 | μA |
