Ürün ayrıntıları:
|
| Ürün: | 3,5 İnç TFT Ekran | Karar: | 320*240 nokta |
|---|---|---|---|
| dokunmatik ekran: | Dirençli dokunmatik panel (CTP isteğe bağlı) | Kapak Camı Ölçüsü: | özelleştirilebilir |
| Anahat boyutu: | 63,9x76,9x4,45 mm | Görüntüleme yönü: | 6:00 |
| Arabirim: | RGB | PIN numarası: | 54 pin |
| Bağlantı: | ZIF | Yüzey Parlaklığı: | 350 - 700 cd/m2(sirke) |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | QVGA 3.5 İnç TFT Ekran SAEF,RGB 3.5 İnç TFT Ekran,LED tft lcd 3.5 inç ISO14000 |
||
** Veritabanı İndir **
SF-TC350M-9268A1-T Özellikleri.pdf
SF-TC350M-9268A1-N Spesifikasyonu.pdf
TFT LCD 3.5 Inch QVGA 320x240 HX8238 Kalkan Ekranı RGB Arabirim LED Arkaplan Ekrani
TFT LCD 3,5 inç, 3,5 inç QVGA TFT Ekran Modülü
SF-TC350M-9268A1-T3.5 inç çaplı tam renkli QVGA 320x240 TFT LCD ekran ekranıdır. MCU tarafından kolayca kontrol edilir. Dokunmatik ekranlı bu 3.5 inç TFT LCD, gömülü sistemlerde, endüstriyel cihazlarda,Yüksek kaliteli ve renkli görüntü gerektiren güvenlik ve el cihazları. RGB arayüzünü destekliyor. Makineye kolay bir şekilde bağlanmak için, FFC/FPC kuyrukları kolayca bulunan ZIF soketleriyle eşleşir.
SF-TC350M-9268A1-T, standart bir TFT LCD 3.5 ekran modülüdür.Winstar 3.5 inçlik TFT ekranı WF35LTIACDNN0, WF35LTIACDNG0 ile tamamen uyumludur.SF-TC350M-9268A1-T, çeşitli uygulama ortamı nedeniyle birçok isteğe bağlı tasarıma sahiptir.kapasitif dokunmatik ekranla / olmadan, 700 nit'e kadar daha yüksek parlaklık.
| Ürün: | 3.5 inçlik TFT ekranı | Karar: | 320*240 Nokta |
|---|---|---|---|
| Dokunmatik ekran: | Rezistif dokunmatik panel (CTP İsteğe bağlı) | Kapağın cam boyutu: | Özelleştirilebilir |
| Çizelge Boyutu: | 63.9 X 76.9 X 4.45 mm | Görme yönü: | 6:00 |
| Arayüz: | RGB | Pin Numarası: | 54 Pin |
| Bağlantı: | Bağlama | Yüzey Parlaklığı: | 350 - 700 Cd/m2 ((nits) |
| LED ömrü: | 40000 Saat | Uygunluk: | REACH ve RoHS uyumlu |
TFT LCD 3.5 inç, 3.5 "QVGA TFT Ekran Modülü Çizim
Pin Tanımı:
| Pin NO. | Simge | İ/Ç | Açıklama |
| 1 | LED-K1 | Ben... | LED Katod |
| 2 | LED-K2 | Ben... | LED Katodu LED-K1'e bağlanır |
| 3 | LED-A1 | Ben... | LED Anod |
| 4 | LED-A2 | Ben... | LED Anodu LED-A1'e bağlanır |
| 5 ~ 7 | NC | - | İlişki yok. |
| 8 | /RESET | Ben... | Pencereyi Yeniden Yap |
| 9 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 10 | SCL | Ben... | SPI Saat Sinyalı |
| 11 | SDI | Ben... | SPI Arabirim Giriş Pin |
| 12 | B0 | Ben... | Mavi Veri Sinyalı (LSB) |
| 13~19 | B1-7 | Ben... | Mavi veri sinyali |
| 20 | G0 | Ben... | GREEN Veri Sinyalı (GSB) |
| 21 ~ 27 | G1-7 | Ben... | Yeşil veri sinyali |
| 28 | R0 | Ben... | Kırmızı veri sinyali (LSB) |
| 29 ~ 35 | R1-7 | Ben... | Kırmızı veri sinyali |
| 36 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 37 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 38 | DOTCLK | Ben... | Saat sinyali her tarihte örneklemek için |
| 39~40 | NC | - | İlişki yok. |
| 41 | VDD | Ben... | +2.8V güç kaynağı |
| 42 | VDDIO | Ben... | 1.8V~2.8V güç kaynağı |
| 43 | YU | Ben... | Dokunmatik Panel Pin |
| 44 | XL | Ben... | Dokunmatik Panel Pin |
| 45 | YD | Ben... | Dokunmatik Panel Pin |
| 46 | XR | Ben... | Dokunmatik Panel Pin |
| 47~51 | NC | - | Bağlantı Yok |
| 52 | ENABLE | Ben... | Girdi verileri etkinleştir |
| 53~54 | GND | Ben... | Güçlü Yer |

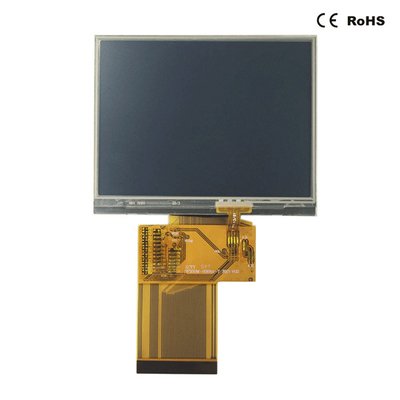

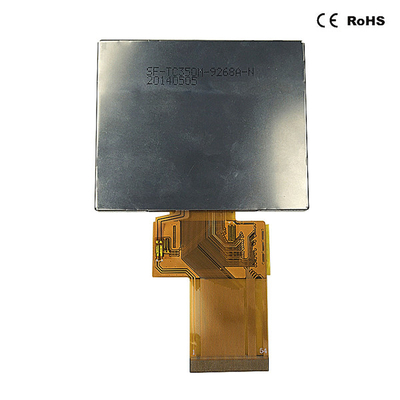

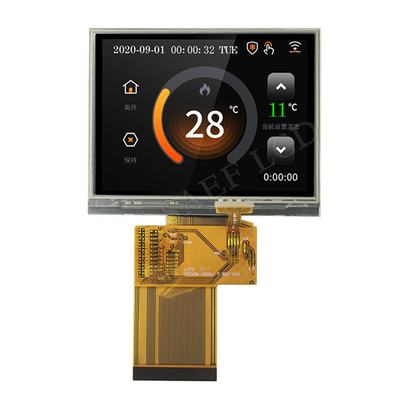

TFT LCD 3.5 inç, 3.5 inç QVGA TFT Ekran Modülü Gerçek Ürün Görüntüsü
