Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7 inç TFT Dokunmatik Ekran Modülü | dokunmatik ekran: | Dirençli dokunmatik panel |
|---|---|---|---|
| Karar: | 800*480 | kapak camı: | ODM |
| Arabirim: | RGB | Yüzey Parlaklığı: | 300 cd/m2 |
| LED Ömrü: | 40.000 saat | Pimler: | 40 |
| Kontrol Paneli: | İle birlikte | Görüntüleme yönü: | saat 6 |
| Vurgulamak: | 7 İnç Endüstriyel TFT Ekran,RGB Endüstriyel TFT Ekran,Dokunmatik Ekran 800x480 |
||
7 inç dokunmatik ekran 40 Pin 800x480 TFT Ekranı RTP ile RGB Arabirimi Ürün Tanıtımı
SF-TC700I-9239D-TRTP dokunmatik ekran ekran modülü ile 7 inçlik bir TFT-LCD ekran modülüdür, çözünürlüğü WVGA 800x480 noktadan yapılmıştır. Bu 7 inçlik TFT dokunmatik ekran LCD ekran modülü, 8051, PIC, AVR,ARDUINO ve ARMYüksek kaliteli ve renkli bir görüntüde TFT ekranı gerektiren gömülü sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz, güvenlik ekipmanlarında kullanılabilir.
SF-TC700I-9239D-TModül -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
SF-TC700I-9239D-T Innolux modeli AT070TN83 ile tamamen uyumludur.
| Anahtar kelimeler: | 7 inçlik TFT dokunmatik ekran modülü | Dokunmatik ekran: | Rezistif dokunma paneli |
|---|---|---|---|
| Karar: | 800*480 | Kapağın cam boyutu: | ODM |
| Arayüz: | RGB | Yüzey Parlaklığı: | 280 Cd/m2 |
| LED ömrü: | 40000 Saat | Tırnaklar: | 40 |
| Kontrol panosu: | Onunla | Görme yönü: | Saat 6'da. |
7 inç RGB TFT Resistive Touch Display ModülüÇizim
Pin Tanımı
| Pin No. | Simge | İ/Ç | Görev |
| 1 | VLED | P | LED Sürücü için güç kaynağı |
| 2 | VLED | P | LED Sürücü için güç kaynağı |
| 3 | ADJ | Ben... | LED parlaklığı PWM Pulse ile ayarlayın |
| 4 | GLED | P | LED devresi için zemin |
| 5 | GLED | P | LED devresi için zemin |
| 6 | VCC | P | Dijital devre için güç kaynağı |
| 7 | VCC | P | Dijital devre için güç kaynağı |
| 8 | Mod | Ben... | DE veya HV modunun kontrolü |
| 9 | DE | Ben... | Veri etkinleştir |
| 10 | VS | Ben... | Vsync sinyal girişi |
| 11 | HS | Ben... | Hsync sinyal girişi |
| 12 | GND | P | Güç zemini |
| 13 | B5 | Ben... | Mavi veri girişi (MSB) |
| 14 | B4 | Ben... | Mavi veri girişi |
| 15 | B3 | Ben... | Mavi veri girişi |
| 16 | GND | P | Güç zemini |
| 17 | B2 | Ben... | Mavi veri girişi |
| 18 | B1 | Ben... | Mavi veri girişi |
| 19 | B0 | Ben... | Mavi veri girişi (LSB) |
| 20 | GND | P | Güç zemini |
| 21 | G5 | Ben... | Yeşil veri girişi (MSB) |
| 22 | G4 | Ben... | Yeşil veri girişi |
| 23 | G3 | Ben... | Yeşil veri girişi |
| 24 | GND | P | Güç zemini |
| 25 | G2 | Ben... | Yeşil veri girişi |
| 26 | G1 | Ben... | Yeşil veri girişi |
| 27 | G0 | Ben... | Yeşil veri girişi (LSB) |
| 28 | GND | P | Güç zemini |
| 29 | R5 | Ben... | Kırmızı veri girişi (MSB) |
| 30 | R4 | Ben... | Kırmızı veri girişi |
| 31 | R3 | Ben... | Kırmızı veri girişi |
| 32 | GND | P | Güç zemini |
| 33 | R2 | Ben... | Kırmızı veri girişi |
| 34 | R1 | Ben... | Kırmızı veri girişi |
| 35 | R0 | Ben... | Kırmızı veri girişi (LSB) |
| 36 | GND | P | Güç zemini |
| 37 | DCLK | Ben... | Örnek saat |
| 38 | GND | P | Güç zemini |
| 39 | L/R | Ben... | Sol veya sağ tarama yönünü seçin |
| 40 | U/D | Ben... | Tarama yönünü yukarı veya aşağı seç |
Tipik Çalışma Koşulları
| Ürün | Simge | Değerler | Birim | ||
| - Min. | Tipik. | - Max. - Hayır. | |||
| Güç voltajı | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| Mevcut tüketim | İLED | - | 500 | 550 | mA |
| Giriş mantığı yüksek voltaj | HIV | 0.7VCC | - | VCC | V |
| Giriş mantığı düşük voltaj | VIL | 0 | - | 0.3VCC | V |
| LED ömrü | - | 40,000 | - | - | Saat. |
Optik Özellikler
| Ürün | Simge | Durum | Değerler | Birim | ||
| - Min. | Tipik. | - Max. - Hayır. | ||||
| Görme açısı (CR≥10) | θL | Φ=180° ((9 saat) | 60 | 70 | - | derecesi |
| θR | Φ=0°(3 saat) | 60 | 70 | - | ||
| θT | Φ=90° (saat 12) | 40 | 50 | - | ||
| θB | Φ=270° ((6 saat) | 60 | 70 | - | ||
| Yanıt süresi | TON | Normal θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| Kontrast oranı | CR | 400 | 500 | - | - | |
| Renk kromatikliği | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Parlaklık | L | 250 | 300 | - | cd/m2 | |
| Parlaklık eşitliği | YU | 70 | 75 | - | % | |

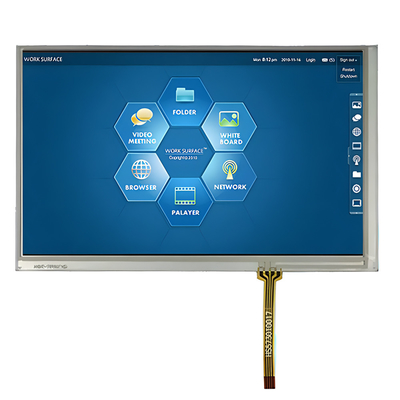

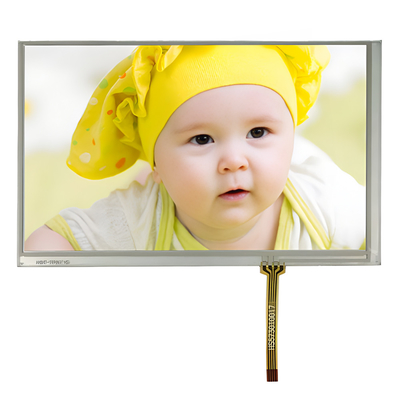

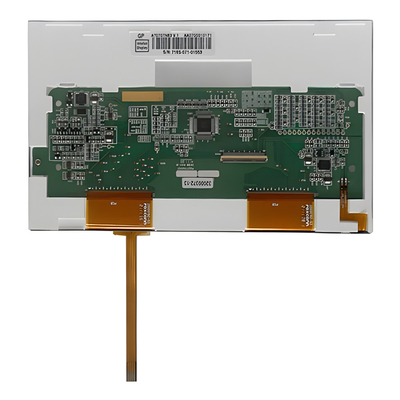

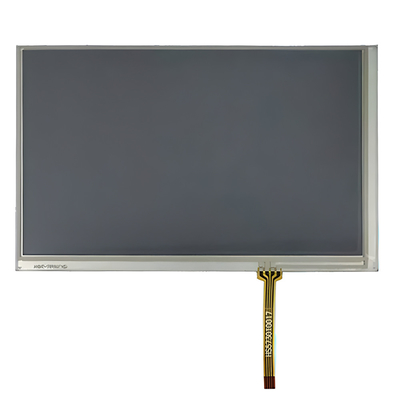

7 inç RGB TFT Resistive Touch Display ModülüÜrün Görüntüsü
Projectioned Capacitive (PCAP) dokunmatik ekran
Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.
PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
