Ürün ayrıntıları:
|
| anahtar kelimeler: | 5.6 inç TFT LCD ekran | Dokunmatik ekran: | CTP ile dirençli dokunmatik panel seçeneği) |
|---|---|---|---|
| Çözünürlük: | 640x480 | Kapak Cam Ölçüsü: | ODM |
| Arayüz: | RGB | Yüzey Parlaklığı: | 280 cd/m2 |
| LED ömrü: | 40.000 saat | Pimler: | 40 |
| Yön Görüntüleme: | saat 6 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 40 Pinli 5.6 İnç TFT LCD,RGB 5.6 İnç TFT LCD,Rezistif LCD RGB Ekran |
||
TFT Lcd Ekran 5.6 İnç RGB Arayüzü Dirençli Dokunmatik Panelli 40 Pinli Renkli Ekran
5.6 inç TFT RGB Dokunmatik Ekran ModülüTanım
SAEF SF-TC560I-9270A-T640x480 çözünürlüklü (640 yatay x 480 dikey piksel dizisi) 5.6 inç tam TFT-LCD ekrandır.Bu model RGB arayüzünü destekler;Sürüş LCD panelinin besleme voltajı (VCC) 3.0V ile 3.6V arasındadır.SAEF SF-TC560I-9270A-T Gömülü sistemlerde, otomasyonda, GPS'de, tıbbi cihazlarda, endüstriyel cihazlarda, güvenlik ekipmanlarında, TFT ekran gerektiren yüksek kalitede ve renkli görüntüde kullanılabilir.
SAEF SF-TC560I-9270A-Tgri tonlamalı ters yönü saat 6 olan TN-LCD tipi bir TFT'dir.parlaklık ile 280 cd/m2 (tipik değer).-20 ℃ ile +70 ℃ arasındaki sıcaklıklarda çalışabilir;saklama sıcaklıkları -30 ℃ ile +80 ℃ arasında değişir.SF-TC560I-9270A-TInnolux modeliyle tamamen uyumludurAT056TN53V.1
| Anahtar Kelimeler: | 5.6 İnç TFT LCD Ekran | Dokunmatik ekran: | Dirençli Dokunmatik Panel (CTP'li Seçenek) |
|---|---|---|---|
| Çözünürlük: | 640x480 | Kapak Camı Ölçüsü: | ODM |
| Arayüz: | RGB | Yüzey Parlaklığı: | 280 Cd/m2 |
| LED Ömrü: | 40.000 Saat | Pimler: | 40 |
| Görüntüleme Yönü: | saat 6 | Uyma: | REACH ve RoHS Uyumlu |
SSS:
S1.Örnek sipariş alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.Farklı ürün numaralarından oluşan karışık numuneler kabul edilebilir.
S2.Kurşun zamanı ne olacak?
C: Kullanıma hazır ürünler için hemen stoktaki numuneler.Numune yeniden yapımı için 1-1.5 hafta.Seri üretim için 4-6 hafta.Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında numune yapımı için 2 hafta;Numune onayında deneme/seri üretim için 5-6 hafta.
S3.Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
C: Düşük MOQ.Örnek kontrol için 3-5 adet mevcuttur.Seri üretim MOQ normalde 1K/lot'tur.İz çalıştırma/PP çalıştırma siparişi için MP MOQ'dan daha düşük miktarı destekliyoruz.
S4.Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürüyor?
C: DHL, UPS, FedEx veya TNT ile gönderilir.Gelmesi 5-7 gün sürer.Havayolu ve deniz taşımacılığı da isteğe bağlıdır.
S5.LCD modülü için nasıl sipariş verilir?
C: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, gereksinimlerinize veya önerilerimize göre teklif veriyoruz.
Üçüncü olarak, müşteri numuneleri onaylar ve resmi sipariş için depozito yatırır.
Dördüncüsü, üretimi düzenliyoruz.
S6.Logomu LCD ürününe yazdırmak tamam mı?
C: Evet.Lütfen tasarım aşamasında bizi resmi olarak bilgilendirin, numune testiniz ve onayınız için logonuzla numuneler yapalım.Numune onayında, seri üretim, onaylanmış numuneleri takip edecektir.
S7: Ürünler için garanti veriyor musunuz?
C: Evet, ürünlerimize 1 yıl garanti veriyoruz.
S8: Arızalı ile nasıl başa çıkılır?
C: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran %0,2'den az olacaktır.
İkincisi, garanti süresi boyunca, küçük miktarlar için yeni siparişle yeni lcd'ler göndereceğiz.Arızalı toplu ürünler için, onları onaracağız ve size yeniden göndereceğiz veya gerçek duruma göre yeniden arama dahil olmak üzere çözümü tartışabiliriz.
5.6 inç TFT RGB Dokunmatik Ekran ModülüÇizim
| PIN NO. | SEMBOL | G/Ç | İŞLEV |
| 1 | V LED'i | P | LED DEVRE GÜÇ GERİLİMİ |
| 2 | V LED'i | P | LED DEVRE GÜÇ GERİLİMİ |
| 3 | ADJ | İ | PWM PULSE İLE LED PARLAKLIĞINI AYARLAYIN |
| 4 | GLED | P | LED KATOT İÇİN GÜÇ |
| 5 | GLED | P | LED KATOT İÇİN GÜÇ |
| 6 | VCC | P | DİJİTAL DEVRE GÜÇ GERİLİMİ |
| 7 | VCC | P | DİJİTAL DEVRE GÜÇ GERİLİMİ |
| 8 | MOD | İ | DE VEYA HV MOD KONTROLÜ |
| 9 | DE | İ | VERİ ETKİNLEŞTİR |
| 10 | VS | İ | VSYNC SİNYAL GİRİŞİ |
| 11 | HS | İ | HSYNC SİNYAL GİRİŞİ |
| 12 | GND | P | GÜÇ ZEMİN |
| 13 | B5 | İ | MAVİ VERİ GİRİŞİ (MSB) |
| 14 | B4 | İ | MAVİ VERİ GİRİŞİ |
| 15 | B3 | İ | MAVİ VERİ GİRİŞİ |
| 16 | GND | P | GÜÇ ZEMİN |
| 17 | B2 | İ | MAVİ VERİ GİRİŞİ |
| 18 | B1 | İ | MAVİ VERİ GİRİŞİ |
| 19 | B0 | İ | MAVİ VERİ GİRİŞİ (LSB) |
| 20 | GND | P | GÜÇ ZEMİN |
| 21 | G5 | İ | YEŞİL VERİ GİRİŞİ (MSB) |
| 22 | G4 | İ | YEŞİL VERİ GİRİŞİ |
| 23 | G3 | İ | YEŞİL VERİ GİRİŞİ |
| 24 | GND | P | GÜÇ ZEMİN |
| 25 | G2 | İ | YEŞİL VERİ GİRİŞİ |
| 26 | G1 | İ | YEŞİL VERİ GİRİŞİ |
| 27 | G0 | İ | YEŞİL VERİ GİRİŞİ (LSB) |
| 28 | GND | P | GÜÇ ZEMİN |
| 29 | R5 | İ | KIRMIZI VERİ GİRİŞİ (MSB) |
| 30 | R4 | İ | KIRMIZI VERİ GİRİŞİ |
| 31 | R3 | İ | KIRMIZI VERİ GİRİŞİ |
| 32 | GND | P | GÜÇ ZEMİN |
| 33 | R2 | İ | KIRMIZI VERİ GİRİŞİ |
| 34 | R1 | İ | KIRMIZI VERİ GİRİŞİ |
| 35 | R0 | İ | KIRMIZI VERİ GİRİŞİ (LSB) |
| 36 | GND | P | GÜÇ ZEMİN |
| 37 | DCLK | İ | VERİ SAAT |
| 38 | GND | P | GÜÇ ZEMİN |
| 39 | sol/sağ | İ | SOLDAN SAĞA TARAMA YÖNÜNÜ SEÇİN |
| 40 | U/D | İ | YUKARI VEYA AŞAĞI TARAMA YÖNÜNÜ SEÇİN |

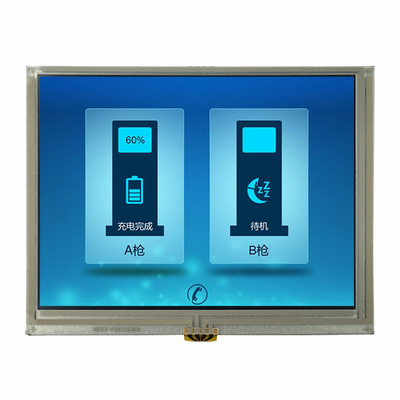

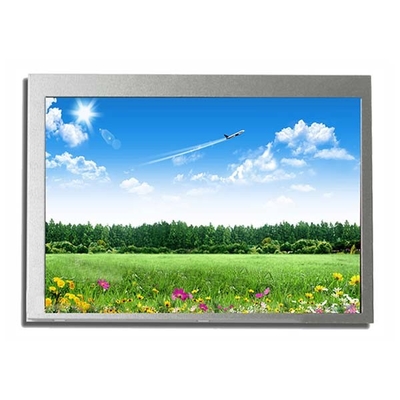

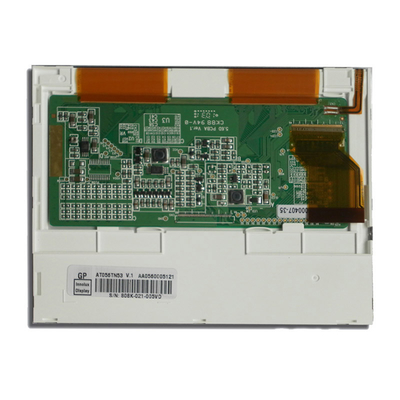

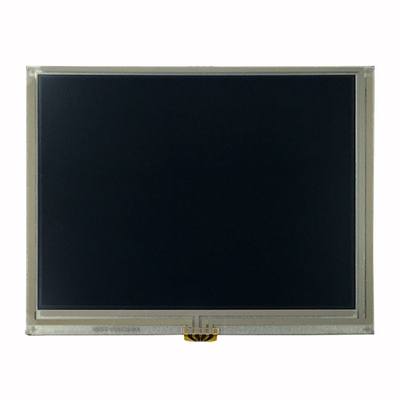

5.6 inç TFT RGB Dokunmatik Ekran ModülüGerçek Ürün Resmi
