Ürün ayrıntıları:
|
| Ürün: | 3,5 İnç TFT Ekran | Karar: | 320x480 Piksel |
|---|---|---|---|
| PIN numarası: | 45 pim | Arabirim: | MCU +RGB arayüzü |
| Anahat Dim.: | 54,9x82,94x2,1 (mm) | Görüntüleme yönü: | saat 12 |
| dokunmatik ekran: | dokunmatik ekran olmadan | Sürücü IC: | ST7796S |
| Bağlantı: | Bağlama | Yüzey Parlaklığı: | 300 cd/m2 |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.5 İnç TFT LCD Modül Ekranı,ST7796S TFT LCD Modül Ekranı,Ön Ekran 320x480 ekran |
||
Bu madde hakkında SF-TC350H-8417A-N
3ST7796S sürücü IC'si ile donatılmış, 320x480'lik bir nokta matris çözünürlüğü olan, sanayi sınıfı TFT LCD modülü ekranı, akıllı cihazların ön ekranları için tasarlanmış yüksek kaliteli bir ekran çözümüdür.Bu monitörün özellikleri şunlardır::
Kontrast: Endüstriyel sınıf TFT LCD ekranları genellikle görüntülerin katmanlandırılmasını ve renklerin canlılığını sağlamak için yüksek kontrasta sahiptir.
Arayüz: Farklı sistemlerin ihtiyaçlarını karşılamak için RGB arayüzü, LVDS vb. gibi birden fazla arayüz seçeneği sağlanabilir.
Özel hizmetler: Müşteri ihtiyaçlarına göre, boyut, çözünürlük, arayüz ve işlevsellik de dahil olmak üzere özel hizmetler sağlanabilir.
Dayanıklılık: Endüstriyel kalite bileşenleri, ekranın uzun süreli istikrarını ve dayanıklılığını sağlamak için kullanılır ve 24 / 7 kesintisiz çalışmaya uygundur.
Bu monitör, yüksek çözünürlük, yüksek parlaklık, yüksek kontrast ve endüstriyel sınıf dayanıklılığı nedeniyle endüstriyel ve ticari uygulamalar için ideal bir ekran çözümüdür.
Özellikleri
| Ürün: | 3.5 inçlik TFT ekranı | Karar: | 320x480 piksel |
|---|---|---|---|
| Pin Numarası: | 45 Pin | Arayüz: | MCU + RGB Arayüzü |
| Çizelge: | 54.9x82.94x2.1 mm | Görme yönü: | Saat 12'de. |
| Dokunmatik ekran: | Dokunmatik Ekran Yok | Sürücü İK: | ST7796S |
| Bağlantı: | Bağlama | Yüzey Parlaklığı: | 300 Cd/m2 |
| Çalışma Temp.: | -20°C +70°C | Uygunluk: | REACH ve RoHS uyumlu |
Mekanik Çizim
Arayüz Pin Tanımı
|
Hayır, hayır. |
PIN Adı |
İ/Ç |
Açıklama |
|
1-6 |
K1-K6 |
O. |
LED Katod |
|
7 |
A |
O. |
LED Anod |
|
8 |
GND |
Ben... |
Toprak |
|
9-10 |
VCC |
Ben... |
Güç kaynağı 2.8V Voltaj |
|
11 |
NC |
- |
Açılır. |
|
12 |
CS |
Ben... |
Çip seçimi sinyali için giriş iğnesi |
|
13 |
RS |
Ben... |
Kayıt seç sinyalini |
|
14 |
WR |
Ben... |
Stroboskop sinyali giriş iğnesi yaz |
|
15 |
RD |
Ben... |
Stroboskop sinyali giriş iğnesini oku |
|
16 |
SDA |
Ben... |
SPI Arabirim Giriş Pin |
|
17 |
SDO |
Ben... |
SPI Arayüz çıkış Pin |
|
18-35 |
DB0-DB17 |
İ/Ç |
Verileri göster |
|
36 |
DE |
Ben... |
Girdi verileri etkinleştir |
|
37 |
DCLK |
Ben... |
Saat sinyali her tarihte örneklemek için |
|
38 |
HSYNC |
Ben... |
Yatay Senkronizasyon Sinyalı |
|
39 |
GND |
Ben... |
Toprak |
|
40 |
VSYNC |
Ben... |
Dikey Senkronizasyon Sinyalı |
|
41 |
Dönüştür |
Ben... |
LCM Tekrar ayarlama giriş sinyali |
|
42-44 |
IM2-IM0 |
Ben... |
MCU arayüzü modu seçili. |
|
45 |
GND |
Ben... |
Toprak |
En yüksek mutlak sınır
|
Ürün |
Simge |
Değer |
Birim |
|
Mantık için güç kaynağı voltajı |
VDD |
0.3~4.6 |
V |
|
Giriş voltajı |
Vin |
VDD+0.3 |
V |
|
Çalışma sıcaklığı |
Topr |
- 20 ila 70 |
°C |
|
Depolama sıcaklığı |
Tstg |
-30'dan 80'e kadar |
°C |
DC Özellikleri
|
Ürün |
Simge |
Min. |
Türü |
En fazla. |
Birim |
Test koşulları |
|
Çalışma voltajı |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Besleme akımı |
IDD |
- |
- |
5 |
mA |
VDD=2.8V, Ta=25°C |
|
Giriş voltajı |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Giriş sızıntı akımı |
IIL |
- Bir.0 |
- |
1.0 |
mA |
VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
|
Ürün |
Simge |
MIN |
TYP |
Max |
Birlik |
Test Durum |
|
Güçlendirme Voltajı |
Vf |
- |
3.2 |
3.4 |
V |
Eğer= 140mA |
|
Besleme akımı |
Eğer |
- |
140 |
- |
mA |
- |
|
Ters Voltaj |
Vr |
- |
- |
5 |
V |
- |
|
Güç dağılımı |
Pd |
- |
- |
- |
mW |
- |
|
LCM için ışık yoğunluğu |
- |
|
300 |
- |
Cd/m2 |
Eğer= 140 mA |
|
LCM için tekillik |
- |
- |
- |
- |
% |
Eğer=140 mA |
|
Arka ışık rengi |
Beyaz |
|||||

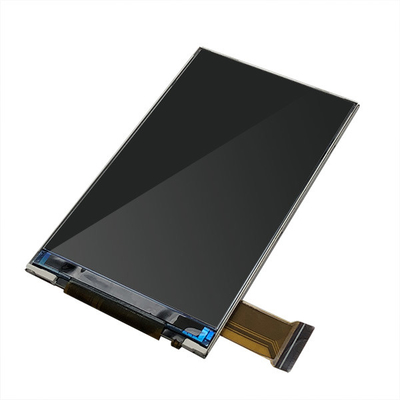

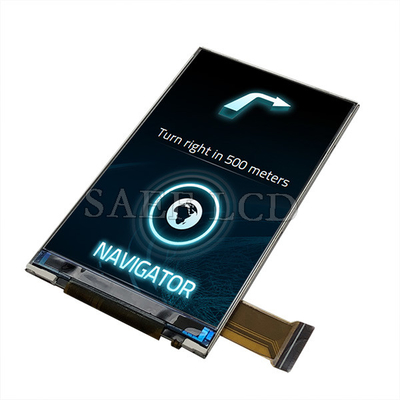

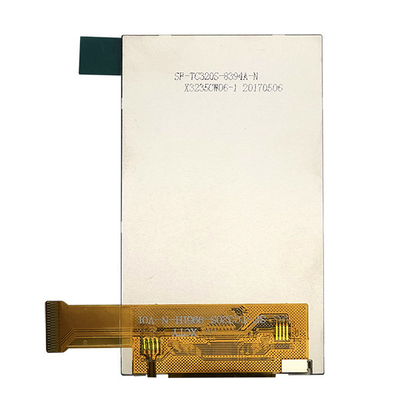

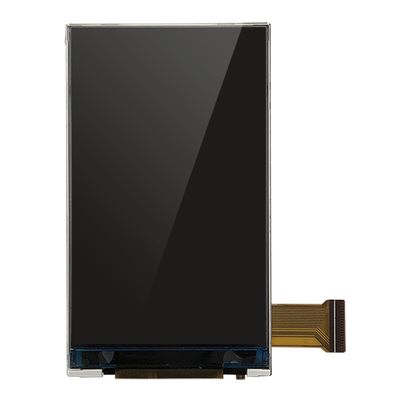

Ürün Görüntüsü
Tesisler ve Sertifikalar
