Ürün ayrıntıları:
|
| Ürün: | TFT 2,3" inç QVGA | Karar: | 320x240 nokta |
|---|---|---|---|
| Arabirim: | MCU 16 bit | dokunmatik ekran: | dokunmadan (resistif ve PCAP dokunma seçeneği) |
| Anahat boyutu: | 50.80x45.6x2.35 mm | Görüntüleme yönü: | saat 12 |
| PIN numarası: | 36 iğne | Bağlantı: | Sıcak Çubuğu (Özelleştirilebilir) |
| Yüzey Parlaklığı: | 250 cd/m2 (Kustomlaştırılabilir) | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| Ömür: | 40000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.2V Endüstriyel TFT Ekran,36 Pinli Endüstriyel TFT Ekran,2.3" ILI9342C |
||
SF-TC230T-8088A-N SPECIFICATION 2014-10-20.pdf
2.3" ILI9342C Endüstriyel TFT Ekranı 320x240 MCU Arayüzü 36 Pin 3.2V 12 Saat Ürün Tanıtımı
SAEF TECHNOLOGY SF-TC230T-8088A-N TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceBu modül bir TFT LCD modülü, bir sürücü devresinden ve bir arka ışık biriminden oluşur.3 ′′ 320 (RGB) X 240 nokta içerir (320 yatay 240 dikey piksel dizisi)SF-TC230T-8088A-N TFT LCD modeli MCU arayüzünü destekler; sürücü LCD panelinin güç kaynağı voltajı (VCC) 2.6V'den 3.4V'ye kadar değişir. Tipik değer 3.2V'dir.
SF-TC230T-8088A-N, -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir. Otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz,Güvenlik malzemeleri beyaz mallar, akıllı ev uygulamaları, IoT Sistemi, araba ekipmanları, araba gösterge paneli, araba sesleri, araba saati, araba kapısı görüntüleme sistemi, yüksek kaliteli ve renkli görüntü TFT ekranı gerektiren su iyonlaştırıcısı.
| Ürün: | TFT 2.3 inçlik QVGA |
| Karar: | 320X240 Nokta |
| Arayüz: | MCU 16 bit |
| Çizelge Boyutu: | 50.80x45.6x2.35 mm |
| Pin Numarası: | 36 Pin |
| Yüzey Parlaklığı: | 250 Cd/m2 (Kustomlaştırılabilir) |
| Yaşam süresi: | 40000 saat |
| Dokunmatik ekran: | Dokunmadan (resistif ve PCAP dokunma seçeneği) |
| Görme yönü: | Saat 12'de. |
| Bağlantı: | Sıcak Çubuğu (Özelleştirilebilir) |
| Çalışma Temp.: | -20°C +70°C |
| Uygunluk: | REACH ve RoHS uyumlu |
2.3" ILI9342C Endüstriyel TFT Ekranı 320x240 MCU Arayüzü 36 Pin 3.2V 12 Saat Ürün Çizimi

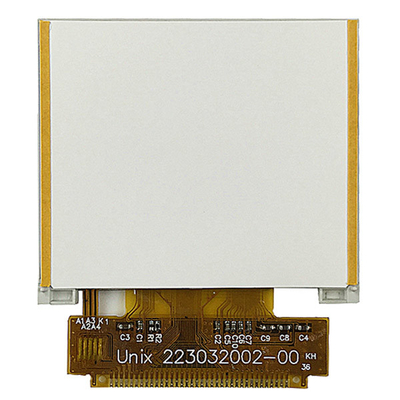

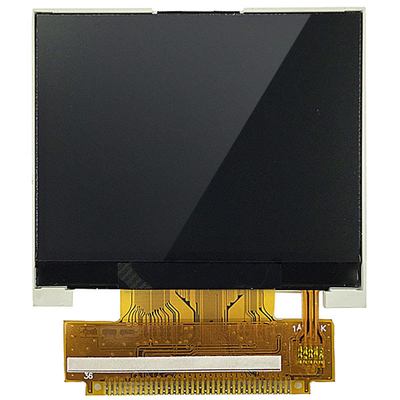

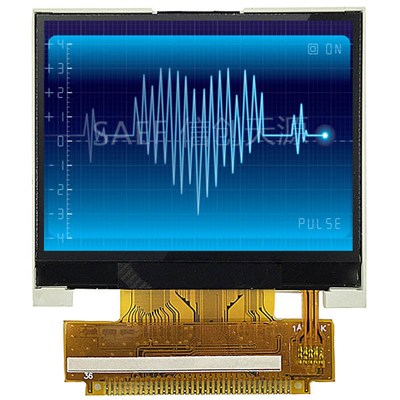

2.3" ILI9342C Endüstriyel TFT Ekranı 320x240 MCU Arayüzü 36 Pin 3.2V 12 Saat Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikalar
Projectioned Capacitive (PCAP) dokunmatik ekran
Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.
PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
Sıkça sorulan sorular:
Örnek siparişi alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.
Peki ya teslimat süresi?
A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarım içi ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.
Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ. Örnek kontrolü için 3-5pcs mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük bir miktarı destekliyoruz.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
LCD modülü için bir siparişi nasıl devam ettirilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
LCD ürüne logomu yazdırmamın bir sakıncası var mı?
A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.
S8: Arızalı ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca küçük miktarlarda yeni siparişlerle yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
