5 inç SPI arayüzü TFT LCD, Otomotiv Sınıfı 5 inç Ekran
SAEF TECHNOLOGY SFTO500HQ-7012A-N, 800x480 çözünürlüklü (800 yatay x 480 dikey piksel dizisi) 5 inç tam TFT-LCD ekrandır.Gömülü sistemlerde, otomasyonda, tıbbi cihazlarda, endüstriyel cihazlarda, TFT ekran gerektiren güvenlik ekipmanlarında yüksek kalitede ve renkli görüntüde kullanılabilir.SFTO500HQ-7012A-N500 - 1000 cd/m2 (tipik değer) parlaklığa sahip bir IPS-LCD tipi TFT'dir.-30 ℃ ile +85 ℃ arasındaki sıcaklıklarda çalışabilir.
| Genel bilgi öğesi |
İçindekiler |
| LCD Ekran Boyutu (Çapraz) |
5 inç IPS |
| Modül Yapısı |
LCD Ekran + PCB |
| LCD Ekran Tipi |
TFT/İLETİM |
| LCD Ekran Modu |
Normalde Siyah |
| Önerilen Görüntüleme Yönü |
TÜM GÖRÜNÜM saat |
| Modül boyutu (G×Y×T) |
137.30×80.97×5.50 mm |
| Aktif alan (G×Y) |
108,00×64,80 mm |
| Piksel sayısı (Çözünürlük) |
800RGB×480 piksel |
| Piksel aralığı (G×Y) |
0.135×0.135 mm |
| Modül Arayüz Türü |
3 telli SPI arayüzü |
| Modül Giriş voltajı |
5V |
| Renk Numaraları |
16.7 milyon |
| Arka Işık Türü |
Beyaz LED |
5 inç SPI arayüzü TFT LCD, Otomotiv Sınıfı 5 inç Ekran Çizimi

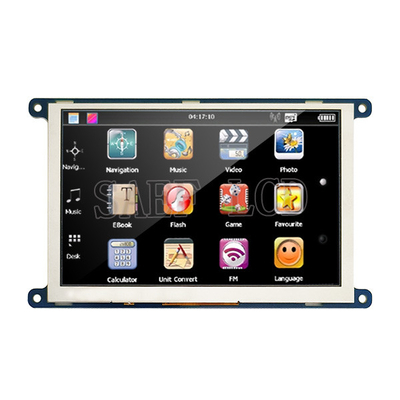

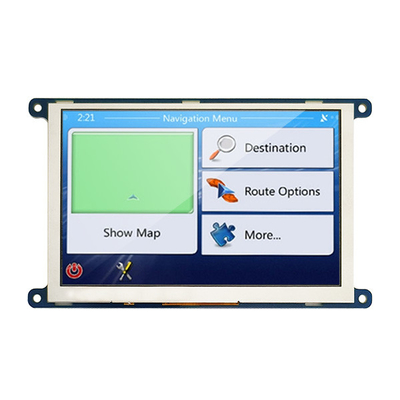

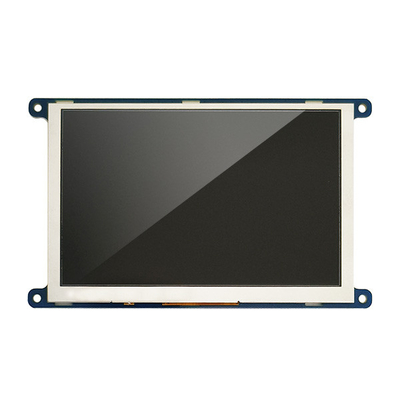

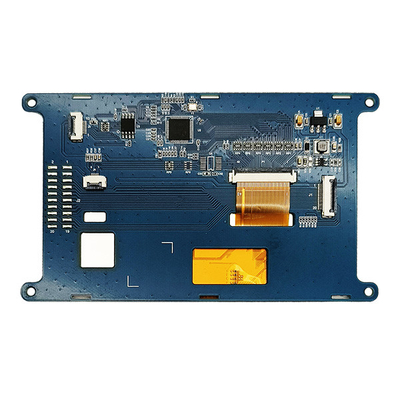

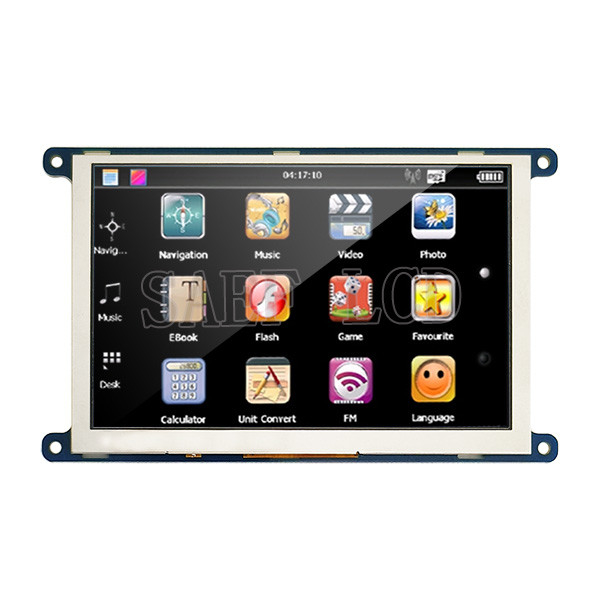

5 inç SPI arayüzü TFT LCD, Otomotiv Sınıfı 5 inç Ekran Ürün Resmi
Pin tanımı:
J1&J2 Arayüz Tanımı
Pin1~2, VCC5V / Güç kaynağı / Modül Güç kaynağı (5V Tip.)
Pin3~4, GND / Güç kaynağı / Güç topraklaması
Pin5, LCD_CS / I / Chip 3 kablolu seri I/F için seçim pini.
Pin6, NC / - / Bağlantı yok
Pin7, LCD_SCLK / I / 3 kablolu seri I/F saati.
Pin8, LCD_INT / O / Durumu belirtmek için ana bilgisayar için kesme çıkışı.
Pin9, LCD_RST / I / Bu, LCD için aktif bir düşük Sıfırlama pinidir.
Pin10, LCD_SDA / G/Ç / 3 telli SPI I/F'nin çift yönlü veri pini.
Pin11, CTP_INT(NC) / O / CTP Ana bilgisayara harici kesme
Pin12, CTP_SCL(NC) / I / CTP I2C saat girişi
Pin13, CTP_SDA(NC) / I/O / CTP I2C veri girişi ve çıkışı
Pin14, CTP_RST(NC) / I / CTP harici sıfırlama sinyali, Düşük aktif
Pin15, NC / - / Bağlantı yok
Pin16, GND / Güç kaynağı / Güç topraklaması
Pin17, NC / - / Bağlantı yok
Pin18, NC / - / Bağlantı yok
Pin19, NC / - / Bağlantı yok
Pin20, GND / Güç kaynağı / Güç topraklaması
J3 Arayüzü Açıklaması (SPI Flash yazma arayüzü)
Pin1, SF_CLK / I / Seri Saat Girişi
Pin2, SF_DI / I / Veri Girişi
Pin3, SF_DO / O / Veri çıkışı
Pin4, SF_CS / I / Chip Select Girişi
Pin5, LCD_RST / I / LCD RESET sinyali.Bu pim düşük çekilmelidir
Pin6, GND / Güç kaynağı / Güç topraklaması
Pin7, NC / - / Bağlantı yok
Pin8, NC / - / Bağlantı yok
Pin9~10, 3.3V / Güç kaynağı / SPI Flash için güç kaynağı (3.3V Tip.)
