Ürün ayrıntıları:
|
| Ürün: | 4 inç Dairesel TFT LCD | Arabirim: | MIPI (Özelleştirilebilir) |
|---|---|---|---|
| dokunmatik ekran: | CTP ile Opsiyonel | Görüntüleme yönü: | IPS (80/80/80/80) |
| PIN numarası: | 30 pim | Modül boyutu: | 105,3x109,61x2,3 mm |
| Aktif Alan: | 101.92 mm çapı | Yüzey Parlaklığı: | 500-1000 cd/m2 (nits) |
| Çalışma sıcaklığı.: | -30°C ile +85°C arası | LED Ömrü: | 40.000 saat |
| Vurgulamak: | Araç Tablosu TFT LCD,4 inç Yuvarlak TFT LCD,Otomotiv sınıfı dairesel LCD |
||
4 inç Yuvarlak TFT LCD, MIPI Arayüzü ile Otomotiv Derecesi Dairesel LCD, 500-1000 Nits Parlaklık
Araç Tablosu için
Ürün Tanımı
Saef Tech SF-TO400XC-8996A2-N, Araç Tablosu için yaygın olarak kullanılan Otomobil Sınıfı TFT LCD Ekranıdır. Diagonal boyutu 4 inç, ekran çözünürlüğü 720x720 piksel.ve besleme voltajı (Vdd) aralığı 2.6V'den 3.6V'ye kadar, tipik 2.8V.
SF-TO400XC-8996A-N TFT LCD modülü, parlaklığı 500-1000 nit (tipik değer) olan dairesel moduldür.-30°C'den +85°C'ye kadar sıcaklıklarda çalışabilir;
| Genel Bilgi Ürünü | İçeriği |
| LCD Ekran Boyutu (Diagonal) | 4 inç Yuvarlak TFT |
| Modül Yapısı | TFT Ekranı |
| LCD Ekran Tipi | TFT/TRANSMISSIVE |
| LCD Ekran Modu | Normalde siyah. |
| Tavsiye edilen bakış yönü | IPS tüm görüntüleme açıları |
| Modül boyutu (W × H × T) | 105.3x109.61x2.3 mm |
| Etkin alan (W × H) | 101.92 mm çapı |
| Piksel sayısı (Açıklama) | 720RGB×720 piksel |
| Modül Arabirimi Tipi | MIPI arayüzü |
| Operasyon Temp. | -30°C - +85°C |
| Yüzey Parlaklığı | 1000 cd/m2 |
| Renk Numaraları | 16.7M |
| Arka ışık tipi | Beyaz LED |
Pin Tanımı
NO. PIN Adı Açıklama
1 LEDA LED anodu
2 LEDK1 LED Katod
3 LEDK2 LED Katod
4 VCI Güç kaynağı 2.8 ~ 3.3V
5 IOVCC Güç kaynağı 1.8V-2.0V
6 RESET LCM sıfırlama sinyalleri
7 TE Yırtma etkisi çıkışı
8 PWM LCD sürücü kontrolü için PWM frekans çıkışı.
9 GND Yer
10 D0P DSI-D0+ veri sinyali
11 D0N DSI-D0- veri sinyalleri
12 GND Toprak
13 D1P DSI-D1+ veri sinyali
14 D1N DSI-D1- veri sinyalleri
15 GND Toprak
16 CLKP DSI-Clock+
17 CLKN DSI-Saati-
18 GND Toprak
19 D2P DSI-D2+ veri sinyalleri
20 D2N DSI-D2 veri sinyali
21 GND Toprak
22 D3P DSI-D3+ veri sinyali
23 D3N DSI-D4 veri sinyalleri
24 GND Toprak
25 TP_INT Dokunma kesinti
26 TP_SDA Touch IIC Veri sinyali
27 TP_SCL IIC Dokunma Saat sinyali
28 TP_RESET Dokunarak yeniden ayarlama sinyali
29 TP_VCI Touch Güç kaynağı
30 TP_IOVCC Touch Güç kaynağı
Mantıksal VDD için güç kaynağı voltajı 0.3 ~ 3.6 V
Giriş voltajı Vin VDD+0.3 V
Çalışma sıcaklığı Topr -30°C - +85°C
Depolama sıcaklığı Tstg -30°C - +85°C
Çalışma voltajı VDD 2.6 2.8 3.3 V
Güçlendirme akımı IDD: 30 mA (VDD=2.8V,Ta=25°C)
Giriş voltajı: VIH 0.8VDD min- IL: 0.2VDD Max
Giriş sızıntıları:
Mevcut IIL: -1,0 - 1,0 UA (VIN=VDD veya VSS)
4 inç Yuvarlak TFT LCD, MIPI Arayüzü ile Otomotiv Derecesi Dairesel LCD, 500-1000 Nits Parlaklık
Araç Tablosu için
Ürün Çizimi
4 inç Yuvarlak TFT LCD, MIPI Arayüzü ile Otomotiv Derecesi Dairesel LCD, 500-1000 Nits Parlaklık
Araç Tablosu için

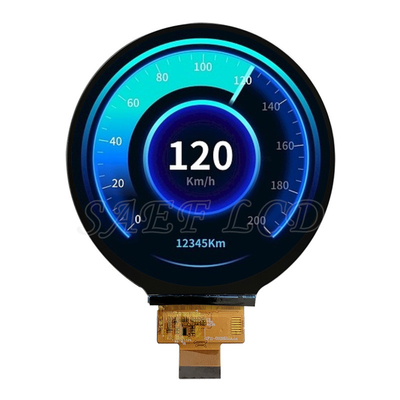

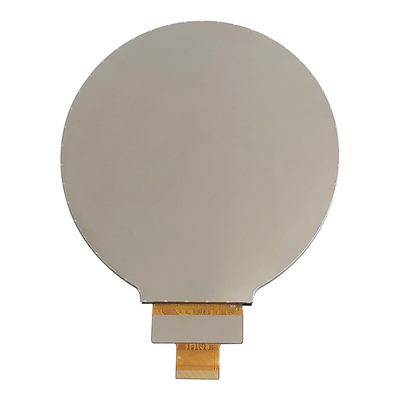

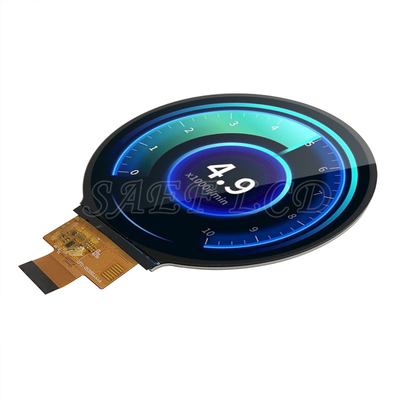

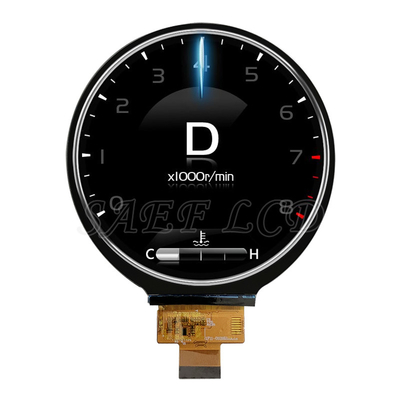

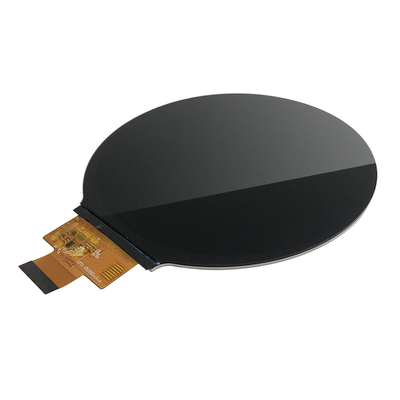

Ürün Görüntüsü
Fabrika ve Tesisler
Neden bizi seçtiniz?
1- LCD ekran özel çözümleri sunuyoruz.
Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?SAEF özel LCD gereksinimlerinizi karşılayabilir.
2Dokunmatik ekran ve ekran için toplam çözümler
Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?SAEF, hava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranı sağlayabilir..
3Kalite güvenilirliğine bağlılık
SAEF, ISO9001:2015 ve ISO14000 tarafından nitelikli ve küresel pazarlarda RoHS, REACH ve diğer çevresel kuralları karşılamaktadır.Güvenilirlik ve yaşlanma testi.
4. Uzun vadeli tedarik
Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..
