15.6 inç TFT LCD Ekranı 1000 Nits Parlaklık, Full-HD çözünürlüğü ve 1000 Nits ile Dış LCD Ekranı

15.6 inç TFT LCD Ekranı 1000 Nits Parlaklık, Dış LCD Ekranı Full-HD Çözünürlüğü ve 1000 Nits Ürün Tanımı

SFTO1560SMT-7050A3-N PCAP TFT ekranı, amorf silikon TFT'leri ( İnce Film Transistörleri) aktif anahtarlama cihazları olarak kullanan 15.6 inç renkli aktif matris TFT LCD modülüdür.Full-HD çözünürlükleri ile 6 inç çapraz olarak ölçülen aktif bir alan (1920 yatay 1080 dikey piksel dizisi). Her piksel, dikey şerit olarak düzenlenen KIRMÜ, GÜRLÜ, MAVİ noktalara ayrılmıştır ve bu modül 16.7M ((Dengelleme) ((6bit+2FRC) renkleri ve renk gamutunu% 45 görüntüleyebilir.Arka ışık sürüşü için LED sürücü bu modelde inşa edilmiştir.

SFTO1560SMT-7050A3-N PCAP TFT ekranı, eDP (Embedded Display Port) Ver1.2 arayüzünü kullanarak ve +3 sağlayarak 16.7M ((8 bit) renkler ile 1920×3×1080 nokta paneli üzerinde grafik ve metinleri göstermektedir.TFT-LCD panel sürüşü için 3VDC güç kaynağı voltajıBu SFTO1560SMT-7050A3-N TFT-LCD panelinde, daha parlak ve net görüntüler elde etmek için mükemmel renk performansı için renk filtreleri yerleştirilmiştir.Bu ekranı multimedya uygulamalarında kullanmak için en uygun hale getirmek.Optimal görüntüleme her yönde.Arka ışık ile çalışan LED denetleyici olmadan. EDP aktarım hızı özellikleri: 2.7Gbps / 2 şerit 8 bit.

* Rezerv Türü
* eDP arayüzü
* Yüksek hızlı yanıt
* 6 bit (Hi-FRC) renk derinliği, 16.7M renkleri görüntüler
* İçeriye eklenmiş kenar tipi (LED) arka ışıklandırması
* RGB98% ve NTSC45% ile uyumludur (NTSC72% de mevcut)
* Yüksek parlaklık ve kontrast oranı, düşük yansıma ve geniş görüntüleme açısı
* Sadece DE (veriler etkinleştirilir)
* Roh ve Halogen içermiyor
* TEO 6.0, ES6.0 Uygun
* Gamma Düzeltmesi

Özellikleri:

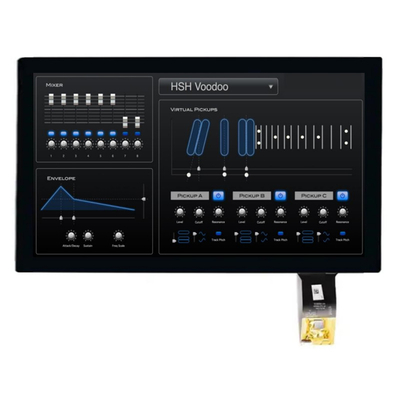

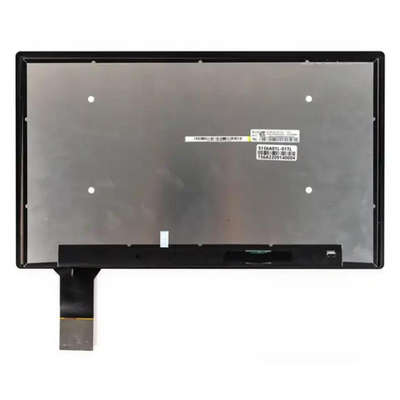

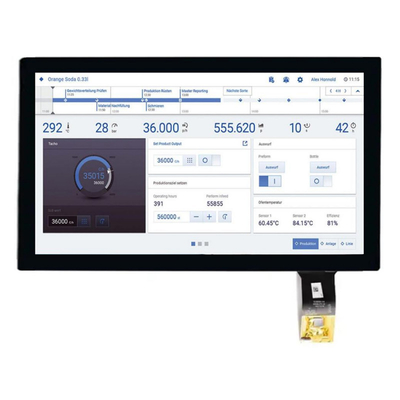

15.6 inç TFT LCD Ekranı 1000 Nits Parlaklık, Full-HD çözünürlüğü ve 1000 Nits ile Dış LCD Ekranı Ürün IMage

15.6 inç TFT LCD Ekranı 1000 Nits Parlaklık, Full-HD çözünürlüğü ve 1000 Nits ile Dış LCD EkranıÜrünÇizim

EDP'ye giriş ve DP'den farklılıkları

EDP'ye özgü özelliklere giriş

En son eDP 1.4 sürümü DisplayPort v1.2a'ya atıfta bulunur.DisplayPort'ta tanımlanan ve mevcut eDP tarafından desteklenmeyen bazı özellikler varMST (Multi-Stream Teknolojisi) gibi, çoklu ekranları desteklemek için kullanılır.Bağlantı, Görüntü kimliği doğrulama ve içerik koruması, değişken kare hızı, arka ışık kontrolü veya AUX Kanalı, Panel Self Refresh (PSR) aracılığıyla diğer panel fonksiyonları,Ana kanal ve AUX kanalları arasında düşük voltajlı dalgalanma, iletim hızı seçimi, ekran veri sıkıştırması, AUX üzerinden çok dokunmatik veri iletimi ve uyumluluk testi. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, ancak eDP kapalı sistemler için uygundur ve bağlanacak cihazlar tamamen sistem orijinal ekipman üreticisi (OEM) tarafından kontrol edilir,bu yüzden eDP konektör veya kablo standartlarını tanımlamıyor, yalnızca çeşitli sistem kombinasyonları için konektör terminallerini (Pin Atasımı) tanımlar. Bu farklılıklar, ekran panellerinin kaç ana kanalı kullanıldığından ve hangi arka ışık biçiminin kullanıldığından kaynaklanır.

Günümüzde piyasadaki çoğu eDP paneli, en fazla iki ana kanalı destekleyen ve bir LED sürücü çipi ile donatılmış 30 pinlik bir bağlantı kullanır.veya dört ana kanala kadar destek veren ve yüksek çözünürlüklü panel uygulamaları için bir LED sürücü çipi ile donatılmış bir 40 pinlik bağlantıÖrneğin, eDP hızı 5,4 Gbit/s'ye çekilirse, 1,920x1 çözünürlükte bir panelli desteklemek için sadece bir ana kanala ihtiyaç duyulur.200Eğer iletim hızında özel bir sınır yoksa, 5.4 Gbit/s gerekli değildir, ancak 2.7 Gbit/s, genel sistem güç tüketimini azaltmak ve pil ömrünü uzatmak için kullanılabilirÇoğu sistem mimarisinde, bir 5.4 Gbit/s ana kanalı tarafından üretilen güç tüketimi iki 2.7 Gbit/s ana kanalından daha büyük olacaktır, çünkü 5.4 Gbit/s, DisplayPort alıcısında daha yüksek performans gerektirir ve eşler için daha yüksek performans gereksinimleri, yüksek hızlarda iletim yolundan kaynaklanan sinyal bozulmasının etkisini azaltmak için.Sistem fabrikası ve panel fabrikası tarafından seçilen konektörler aynı olmayacaktır., bu nedenle ana kart üzerindeki konektörün ve panel üzerindeki konektörün fiziksel özellikleri aynı değildir.RFI/EMI gereksinimleri, LCD saat kontrolü çip alıcı hassasiyeti vb., bağlantı kablosu düşük maliyetli bir bükülmüş çift veya daha pahalı bir koaksiyel kablo olabilir.

Güç kaynağı dizisi sistemin yanıt hızına bağlıdır.

Mobil cihaz bekleme moduna veya düşük güç moduna girdiğinde ve panel bu anda güç vermediğinde ekran genellikle durur.Bu yüzden bekleme modundan ayrıldığında güç-on sırası oldukça önemlidirEDP, bekleme modundan çıkıştan sonra sistem tepki süresini en aza indirmek için güçlendirme sırasını açıkça düzenler.EDP spesifikasyonu ayrıca her adım için izin verilen süreyi tanımlar., ve bazı markalar ürünün tepki vermesini iyileştirmek için spesifikasyondan daha kısa bir süre bile tanımlar (örneğin, bekleme modunda dokunmatik panele dokunduktan sonra,Ekran hemen görüntülenebilir).

eDP bağlantısı Hızlı Bağlantı Eğitimini destekler

DisplayPort tarafından tanımlanan genel bağlantılara ek olarak, eDP ayrıca Hızlı Bağlantı Eğitimini de desteklemelidir.Ama AUX üzerinden iletişim kurmaya gerek yok.Hızlı Bağlantı Eğitimi bir bağlantı gibidir, çıkış normal video ekranı göndermeden önce eğitim kalıbını gönderecektir,Böylece alıcı bağlantının kalitesini sağlamak için çıkış sinyalini kilitleyebilir, ancak AUX'in bağlantı sonucunu doğrulamak ve video verisinin çıktısından önce aktarmak için eylemini azaltır.AUX yaklaşık 1 Mbit/s düşük bir hızda aktarıldığı için, ve çünkü kapalı bir sistemde, panel CPU ve video sürücüleriyle etkileşime girmek zorunda değildir.Hızlı Bağlantı Eğitimi, ana kanalın iletim yolunun durumunu anlamak için tasarlanmıştır., böylece çıkış kendi özelliklerini (amplitud ve ön vurgulama) ayarlayabilir ve alıcı eşitleyicinin özelliklerini ayarlayabilir.Çıktı ve alıcı aynı anda bu ayarları yapmak gerekir, ve bu özelliklerin ayarlanması sistem platformuna dayanır ve ayarlama sonuçları farklı platformlar için farklıdır.Alıcı tarafındaki başka bir seçici özellik No Link Eğitimi.Bu özellik sistem düzleminin uygulanmasını daha da basitleştirir.Özellikle sistem düşük güç modundan uzaklaştığındaBağlantı Eğitimi PSR'de de isteğe bağlı bir özelliktir.

Video kimlik doğrulama ve içerik koruma

Dış DisplayPort konektörü yüksek bant genişliği dijital içerik koruması (HDCP) destekliyor, which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionGömülü ekran cihazları için, sistemin içindeki görüntü aktarımının hala korunması gerekir ve eDP bu ihtiyacı karşılamak için birkaç görüntü kimlik doğrulama yöntemi tanımlar.En yaygın kullanılan yöntem ASSR (Alternate Scrambler Seed Reset)Daha önce açıklandığı gibi, ana kanal tarafından iletilen görüntü verileri karıştırılır, böylece RFI ve EMI azalır ve bu etkiyi elde etmek için,çıkış ve alıcı iş senkronize ve düzgün bir şekilde şifreleme ve verileri yeniden birleştirmek için karıştırma sırasını anlamak gerekir. ASSR, yalnızca eDP ekranları ile mevcut olan Scramble Sequence'i kullanır. Bu da eDP çıkışına bağlı olmayan eDP ekranlarının gerekliliğini ortadan kaldırır.

Farklı ekran yenileme hızlarını destekle

eDP, sabit görüntüler görüntülerken güç tüketimini azaltmak için tasarlanan ekran panelinin yenilenme hızını dinamik olarak kontrol edebilir.panelin yenilenme hızı saniyede normal 60 çerçevenin herhangi bir görüntü anomali veya yanıp sönen üretmeyecek bir frekansına düşürülebilirYenileme hızını düşürmek, güç tüketimini azaltır ve pil ömrünü uzatır, bazı panellerde 40 fps veya daha az düşer.Farklı ekran yenilenme oranlarını kullanan başka bir uygulama bir film veya oyun oynarkenOyun modunda, ekran genellikle grafik motoru tarafından hesaplandıktan sonra görüntülenir ve bu durumda aralarında bir gecikme olacaktır.panelin yenilenme hızını dinamik olarak ayarlamak, ekran ekranını bozulmadan ve gecikmeden pürüzsüz hale getirebilir. Filmler oynarken, 24 fps ekranı 48 fps oynatmaya ayarlayabilirsiniz, geleneksel 60 fps modunda 3:2 çekimi ortadan kaldırın.
