Ürün ayrıntıları:
|
| Anahtar kelimeler: | 21,5 inç PCAP TFT Ekran | Karar: | 1920*1080 piksel |
|---|---|---|---|
| Lcd Boyutu: | 495.6 x 292.2 x 10.57 (w/o Touch) | Dokunmatik LCD: | 526 x 324 x 15.16 (Touch ile) |
| Etkin Alan: | 476,064(Y) x 267,786(D) | LCD Arayüzü: | LVDS |
| CTP Arayüzü: | USB | dokunmatik ekran: | CTP |
| Yüzey Parlaklığı: | 1000 cd/m2 | Çalışma sıcaklığı.: | -0°C - +50°C |
| saklama derecesi.: | -20℃ ila +60℃ | Ekran Tipi: | IPS tam görüş açıları |
| Yüzey işlemi: | Haze % 25, 3H | Kontrast Oranı: | 1000 |
| Renk Göster: | 16,7 milyon | LED Ömrü: | 30.000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 21.5 inç TFT LCD ekran,Güneş Işığında Okunabilir TFT LCD Ekran,FHD TFT LCD Ekranı |
||
** Veritabanı İndir **
SFTO2150SM-7048A3CT Özellikleri.pdf
Bu madde hakkında SFTO2150SM-7048A3CT

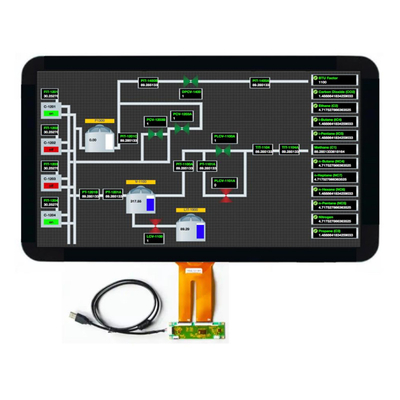

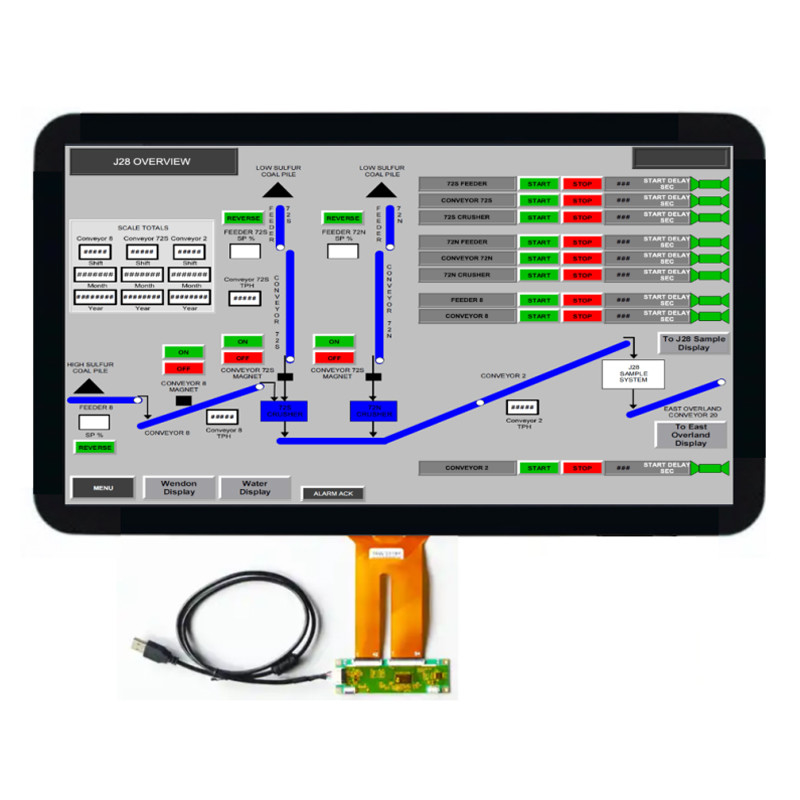

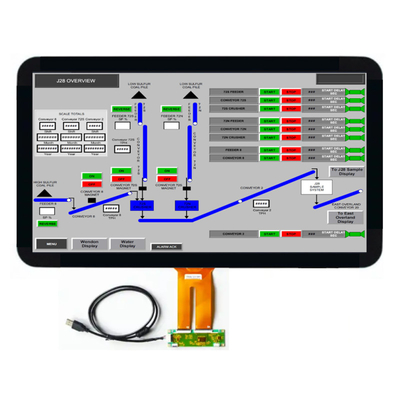

Aşağıda, 21.5 inçlik TFT LCD ekranı için bir ürün tanıtımı veriliyor:
Boyut ve çözünürlük: Bu 21.5 inçlik TFT LCD ekranı, 1920x1080 piksellik tam HD çözünürlüğe sahiptir ve net ve hassas bir görüntü gösterimi sağlar.
Ekran tipi:IPS (In Plane Switching) ekran teknolojisinin benimsenmesi, tüm açılardan tutarlı renk ve parlaklığı sağlar.
Dokunmatik ekran:USB kapasitif dokunmatik ekran ile; Kullanıcı etkileşimini ve işletme kolaylığını artırmak için özelleştirilmiş kapasitif dokunmatik ekranı (CTP) destekler.
Arayüz:Yüksek hızlı veri aktarımını sağlamak için 30 PIN bağlantısını destekleyen LVDS arayüzü ile donatılmıştır.
Parlaklık ve görünürlük:Parlaklık 1000 cd / m 2'ye ulaşır, bu da doğrudan güneş ışığı altında bile net görünürlüğü koruyabilir ve bu nedenle açık hava veya parlak ortamlar için çok uygundur.
Çalışma ve depolama sıcaklığı:Çalışma sıcaklık aralığı -0 ~ + 50 ° C ve depolama sıcaklık aralığı -20 ~ + 60 ° C'dir ve çeşitli çevresel koşullar altında kullanım ihtiyaçlarını karşılar.
Uygulama alanları:Etkileşimli reklam panoları, dijital işaretleme, satış noktası sistemleri, eğitim ekranları gibi çeşitli uygulama senaryoları için uygundur.
Özel hizmetler:Müşterinin ihtiyaçlarına göre kapasitif veya dirençli dokunmatik ekranlar için özel çözümler sunmak.
Malzeme uyumluluğu:Malzemeler, çevre korunmasını ve kullanıcı güvenliğini sağlayan RoHS standartlarına uyuyor.
Kalite kontrolü:Ürün, üretim sürecinin kontrolü, otomatik test ekipmanları, manuel testler, numuneleme denetimi, kalite yönetim sistemi dahil olmak üzere bir dizi kalite kontrol önlemi uyguladı.ve üçüncü taraf denetim ve denetimleri, ürün kalitesini sağlamak için.
Teknik destek ve hizmetler:Örnek kod kütüphaneleri, IC veri kılavuzları, ürün özelliklerinin indirilmesi ve çözüm desteği de dahil olmak üzere yüksek kaliteli teknik destek hizmetleri sunmak,Müşterilerin benzersiz ekran gereksinimlerini gerçekleştirmelerine yardımcı olmak için.
Bu 21.5 inçlik FHD TFT LCD ekranı, yüksek çözünürlüğü, yüksek parlaklığı ve iyi çevresel uyarlanabilirliği nedeniyle çeşitli ticari ve endüstriyel uygulamalar için ideal bir seçimdir.
Özellikleri
21.5 inçlik TFT Ekranı bir Rezerv Tipi modülü.
21.5 inç TFT LCD LVDS arayüzü ile
21.5 inç PCAP TFT ekranı yüksek hızlı yanıt veriyor
21.5 inçlik dokunmatik TFT ekranı 6 bitlik (Hi-FRC) renk derinliğine sahiptir, 16.7M renk görüntüler
21.5 inç LCD Ekran modülü, eklenen kenar tipi (LED) arka ışıklandırmasına sahiptir.
21.5 inçlik TFT RGB98% ve NTSC45% ile uyumludur (NTSC72% de mevcut)
21.5 inçlik TFT ekranı Yüksek parlaklık ve kontrast oranına, düşük yansıma ve geniş görüntüleme açısına sahiptir
21.5 inçlik TFT PCAP ekranında sadece DE (veriler etkinleştir) var.
21.5 inç endüstriyel ekran Rohs ve Halogen içermiyor.
21.5 inç endüstriyel TFT TEO 6.0, ES6.0 Uygun
21.5 inçlik LCD Touch, Gama Düzeltme fonksiyonuna sahiptir.
| Anahtar kelimeler: | 21.5 inç PCAP TFT ekranı |
| Karar: | 1920*1080 piksel |
| LCD arayüzü: | LVDS |
| LCD Boyutu: | 495.6 X 292.2 X 10.57 mm (Touch olmadan) |
| Dokunmatik LCD: | 526 X 324 X 15.16 mm (Touch ile) |
| Etkin Alan: | 476.064 ((H) X 267.786 ((V) Mm |
| CTP arayüzü: | USB |
| Yüzey Parlaklığı: | 1000 Cd/m2 |
| Dokunmatik ekran: | CTP (Projektif Kapasitatif Dokunmatik Ekran) |
| Çalışma Temp.: | -10°C +60°C |
| Depolama sıcaklığı: | -20°C +60°C |
| Ekran Tipi: | IPS Tam Görme açıları |
| Kontrast oranı: | 1000 |
| LED ömrü: | 30000 Saat |
| Yüzey Tedavisi: | Haze % 25, 3H |
| Görüntüleme Rengi: | 16.7 M |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | REACH ve RoHS uyumlu |
Mekanik çizim
Arayüz Pin Tanımı
| Pin No. | Simge | Açıklama |
| 1 | RxO0- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 2 | RxO0+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 3 | RxO1- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 4 | RxO1+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 5 | RxO2- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 6 | RxO2+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 7 | GND | Toprak |
| 8 | RxOCLK- | LVDS diferansiyel saat girişinin negatif kısmı (Odd saat) |
| 9 | RxOCLK+ | Pozitif LVDS diferansiyel saat girişi (Odd saat) |
| 10 | RxO3- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
| 11 | RxO3+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
| 12 | RxE0- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 13 | RxE0+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 14 | GND | Toprak |
| 15 | RxE1- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 16 | RxE1+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 17 | GND | Toprak |
| 18 | RxE2- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 19 | RxE2+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 20 | RxECLK- | LVDS diferansiyel saat girişleri (par saat) |
| 21 | RxECLK+ | LVDS diferansiyel saat girişleri (par saat) |
| 22 | RxE3- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
| 23 | RxE3+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
| 24 | GND | Toprak |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Bağlantı yok. |
| 28 | VDD | Güç kaynağı Giriş Voltajı |
| 29 | VDD | Güç kaynağı Giriş Voltajı |
| 30 | VDD | Güç kaynağı Giriş Voltajı |
PCAB USB Pin Tanımı
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip Max | Birim | |
| Güç kaynağı voltajı | VDD | 4.5 | 5.0 | 5.5 | V |
| Güç kaynağı akımı | IVDD | 500 | 1200 | mA | |
| Hızlı akım | IRUSH | 2.0 | 3.0 | A | |
| İzin verilen Girdi Dalgalanma Voltajı | VRF | 300 | mV | ||
| Yüksek düzey diferansiyel giriş eşiği voltajı | HIV | +100 | mV | ||
| Düşük seviye diferansiyel giriş eşiği voltajı | VIL | -100 | mV | ||
| Farklı giriş voltajı | VID | 200 | 600 | mV | |
| Giriş voltajı ((BL) | VBL_I | - 0 oldu.3 | VDD+0.3 | mV | |
| Farklı giriş ortak mod voltajı | VCM | 1.0 | 1.2 | 1.5 | |
| Güç tüketimi | VD | 2.5 | 6 | W | |
Optik özellikleri
| Parametre | Koşullar | - Min. | Tipik. | - Max. - Hayır. | Birim | |
|
Görme açısı (CR>10) |
Yatay | θL | 85 | 89 | - |
derecesi |
| θ R | 85 | 89 | - | |||
| Dikey | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Kontrast oranı | Merkezi | 700 | 1000 | - | - | |
| Yanıt Zamanı | Tr+Td | - | 14 | 20 | ms | |
|
CF Rengi Renklilik (CIE1931) |
Kırmızı x |
Tip: -0.03 |
0 |
Tip: +0.03 |
0 | |
| Kırmızı y | - | - | ||||
| Yeşil x | - | - | ||||
| Yeşil y | - | - | ||||
| Mavi x | - | - | ||||
| Mavi y | - | - | ||||
| Beyaz x | 0.323 | - | ||||
| Beyaz y | 0.379 | - | ||||
| Merkezi Beyaz parlaklık | YLI | 800 | 1000 | cd/m | ||
| Çapraz Konuşma | Ct | 2.0 | % | |||

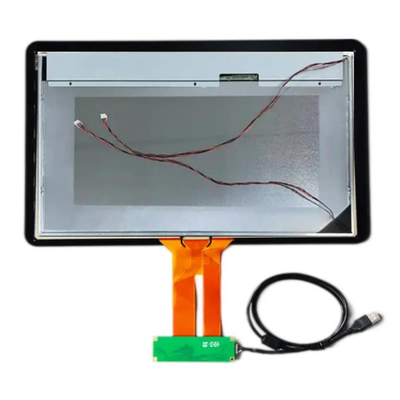

PBölüm IMage
Fabrika Tesisleri ve Sertifikaları
Projectioned Capacitive (PCAP) dokunmatik ekran
Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.
PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
