Ürün ayrıntıları:
|
| Anahtar kelimeler: | 13.3 inç Kapasitif Dokunmatik Ekran TFT | Karar: | 1920*1080 piksel |
|---|---|---|---|
| Dokunmatik LCD: | 327,2 x 215,2 x 6,55 mm (Dokunmatik ile) | Etkin Alan: | 293,76 x 165,24 (mm) |
| LCD Arayüzü: | EDP | CTP Arayüzü: | USB |
| dokunmatik ekran: | CTP (Projektif Kapasitif Dokunmatik Ekran) | Yüzey Parlaklığı: | 300 cd/m2 |
| Çalışma sıcaklığı.: | -10℃ ila +60℃ | saklama derecesi.: | -20℃ ila +60℃ |
| Ekran Tipi: | IPS tam görüş açıları | Yüzey işlemi: | Temiz tip |
| Kontrast Oranı: | 800:1 | LED Ömrü: | 30.000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | EDP TFT LCD Ekranı,13,3 inç TFT LCD Ekran |
||
SFTO1330SM-7191ACT SPECIFICATION.pdf
IPS TFT LCD Ekran 13.3 Inch FHD EDP Ekran Ürün Tanıtımı
13.3 inçlik bir FHD EDP monitörü, tipik olarak 1920 × 1080 tam HD çözünürlüğü olan, 13.3 inçlik bir IPS TFT LCD panelini ve geliştirilmiş bir ekran arayüzünü (eDP) içeren sıvı kristal bir ekrana atıfta bulunur.İşte bazı önemli ürün özellikleri ve parametreleriSFTO1330SM-7191ACT:
Panel tipi:IPS TFT LCD, geniş bir görüntüleme açısı ve renk doğruluğu sağlar.
Karar:1920 × 1080 piksel, ayrıca Full HD (FHD) çözünürlüğü olarak da bilinir ve net görüntü ayrıntıları sağlar.
Parlaklık:Farklı modellerin parlaklığı değişebilir, ancak genellikle 350cd/m2 civarındadır ve çeşitli kullanım ortamları için uygundur.
Kontrast oranı:800:1, mükemmel ışık ve karanlık detay temsilini sağlar.
Görme açısı:IPS teknolojisi, farklı açılardan renk ve kontrastın korunmasına izin veren neredeyse 180 ° bir görüntüleme açısı sağlar.
Yanıt süresi:Genellikle 30ms civarında, profesyonel olmayan grafik uygulamaları için yeterlidir.
Renk gamı:NTSC renk gamının% 72'sini kaplayan, zengin renkleri görüntüleyebilen.
Arayüz:Yüksek hızlı veri aktarımı sağlayan 30 pin terminal bağlantısını destekleyen eDP arayüzü.
Arka ışık tipi:WLED arka ışıklandırması, eşit parlaklık ve daha uzun ömür sağlar.
Çalışma sıcaklığı:Genellikle -10 ila 60 ° C arasında değişen, çeşitli çevre koşullarına uygun.
Kapasitatif dokunmatik ekran:Kapasitif dokunmatik ekran işlevselliği sunarak, kullanıcıların dokunma yoluyla etkileşime geçmelerine izin veren çok dokunma desteği.Kapasitif dokunmatik ekranlar yüksek şeffaflık ve hızlı yanıtlama özelliklerine sahiptir, onları doğrudan etkileşim gerektiren uygulamalar için uygun hale getirir.
Mekanik Özellikler
| Parametreler | Spesifikasyon | Birim |
| Model numarası | SFTO1330SM-7191ACT | |
| Ekran boyutu | 13.3 ′′ (diyogonal) | inç |
|
çizgi boyutları |
327.2 x 215.2 x 6.55 |
mm |
| Etkin alan | 293.76H) ×165.24 ((V) | mm |
| Piksel Biçimi |
1920 ((H) ×1080 ((V) (1 piksel = R + G + B noktası) |
piksel |
| Pikselleşme | 0.153 ((H) x 0.153 (V) | mm |
| Piksel yapılandırması | R, G, B dikey şeridi | |
| Görüntüleme modu | Normalde siyah. | |
| Ön polarizatörün yüzey tedavisi | Parlama karşıtı kaplama: (3H) | |
| Dokunmatik ekran | Tahmin edilen Kapasitatif Dokunma Paneli |
ÜrünÇizim
Arayüz Pin Tanımı
| Pin No. | Simge | İ/Ç | Görev |
| 1 | CABC_EN / NC | - | CD için ayrılmış. |
| 2 | H_GND | P | Yüksek Hızlı atış |
| 3 | Yol 1_N | Ben... | 1 numaralı şerit tamamlayıcı sinyal bağlantısı |
| 4 | Şerit1_P | Ben... | Gerçek Sinyal Bağlantısı 1 |
| 5 | H_GND | P | Yüksek Hızlı atış |
| 6 | Yol 0_N | Ben... | Ek sinyal bağlantısı şeridi 0 |
| 7 | Yol 0_P | Ben... | Gerçek Sinyal Bağlantısı Yol 0 |
| 8 | H_GND | P | Yüksek Hızlı atış |
| 9 | AUX_CH_P | Ben... | Gerçek Sinyal Yardımcı Kanalı |
| 10 | AUX_CH_N | Ben... | Ek sinyal yardımcı kanalı |
| 11 | H_GND | P | Yüksek Hızlı atış |
| 12 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
| 13 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
| 14 | NC | Ben... | LCD üreticisinin kullanımı için ayrılmıştır |
| 15 | LCD_GND | P | LCD mantığı ve sürücü zemini |
| 16 | LCD_GND | P | LCD mantığı ve sürücü zemini |
| 17 | HPD | O. | HPD sinyali |
| 18 | LED-1 | P | Arkaplan ışığı zemini |
| 19 | LED-2 | P | Arkaplan ışığı zemini |
| 20 | LED-3 | P | Arkaplan ışığı zemini |
| 21 | LED-4 | P | Arkaplan ışığı zemini |
| 22 | BL ENABLE | Ben... | Arkaplan ışığı açık/kapalı |
| 23 | BL PWM DIM | Ben... | Sistem PWM |
| 24 | SCL/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
| 25 | SDA/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
| 26 | BL PWR | P | Arka ışık gücü |
| 27 | BL PWR | P | Arka ışık gücü |
| 28 | BL PWR | P | Arka ışık gücü |
| 29 | BL PWR | P | Arka ışık gücü |
| 30 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
PCAB USB Pin Tanımı
1 VCC
2 USB-
3 USB+
4 GND
Mutlak Maksimum Reytingler
| Parametreler | Simge | - Min. | - Max. - Hayır. | Birim | Yorumlar |
| Arka ışık güç kaynağı voltajı | HVDDOUT | - | - | V | Ta = 25 °C Not 1 ve 2 Notlar |
| Arka ışık LED akımı | IHVDD | - | - | mA | |
| Arka ışık LED ters voltajı | VR | - | - | V | |
| Çalışma sıcaklığı | TOP | -10 | 60 | °C |
Ta = 25 °C Not 1&2 |
| Depolama sıcaklığı | TST | - 20 | 60 | °C | |
| Çalışma ortamı nemliği | Atla. | - | 90 | % RH | |
| Depolama Nemliği | Hst | - | 90 | % RH | |
| Isı salınımı gereksinimleri | Trls | 15 | °C | ||
TFT LCD Elektronik Özellikleri
| Parametreler | Simge | Reytingler | Birim | ||
| MIN | TYP | Max | |||
| Güç kaynağı Giriş Voltajı | V DD | 3.0 | 3.3 | 3.6 | V |
| Güç kaynağı akımı | IDD | - | - | - | mA |
| LED Sürücü Güç kaynağı Voltajı | HVDD | 2.7 | 24 | V | |
| LED Sürücü Güç Tedarik Akımı | IHVDD | 20 | - | mA | |
| LED Güç Tüketimi | PLED | 2.7 | W | ||
| Pozitif giriş eşiği voltajı | VIT+ | +100 | mV | ||
| Reddedilen giriş eşiği voltajı | VIT- | -100 | mV | ||
| Farklı giriş ortak mod voltajı | Vcom | TBD | V | ||
Arkaplan Işık Elektronik Spesifikasyonları
| Parametreler | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Besleme voltajı | VBL | 5 | 12.0 | 37 | V |
| Arka ışık için güç kaynağı akımı | İLED | 6 |
- |
25 | mA |
| Arka ışık için güç kaynağı | PLED | 0.18 | - | 5.55 | W |
| Modüle edilmiş ışık sinyali voltajı | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Parlaklık Kontrolü Görev oranı | Görev | 1 | - | 100 | % |
| Parlaklık kontrol frekansı | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Yüksek voltaj | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF düşük voltaj | VCNTL | 0 | - | 0.6 | V |
| LED ömrü | - | 30,000 | 40,000 | - | h |

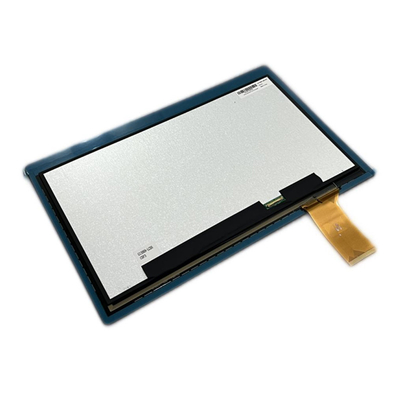

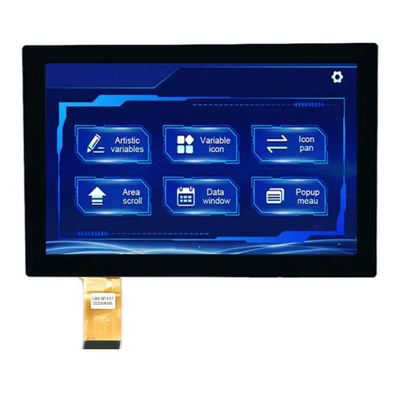

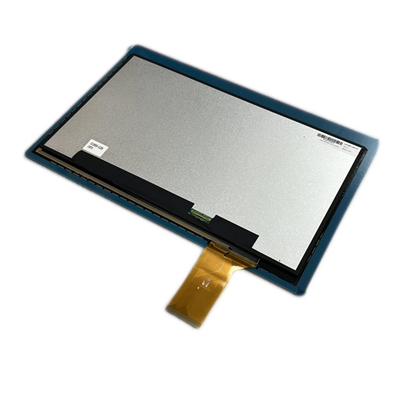

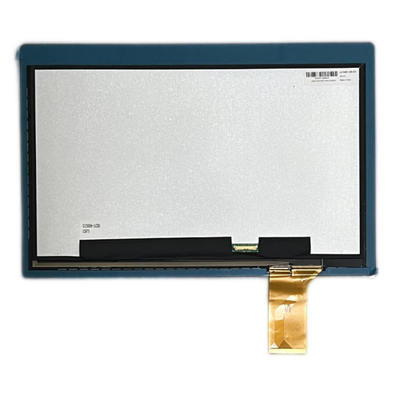

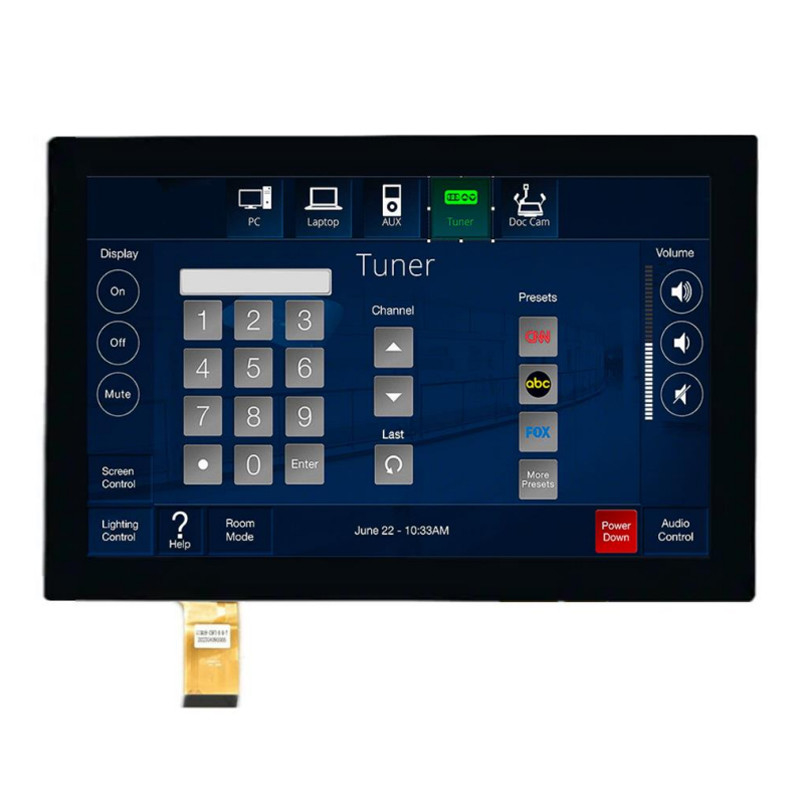

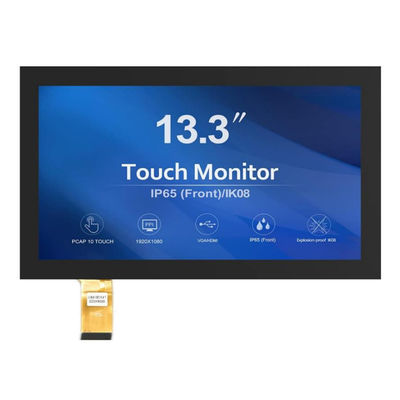

Ürün Görüntüsü
