15.6 inç Endüstriyel TFT Ekranı Çin Tedarikçisi, Çoklu Medya Optimum 15.6 Inç FHD TFT LCD Ekranı 1000 Nits ile

15.6 inç Endüstriyel TFT Ekranı Çin Tedarikçisi, Çoklu Medya Optimum 15.6 Inç FHD TFT LCD Ekranı 1000 Nits ileÜrün Tanımı

SFTO1560SMT-7050A3-N PCAP TFT ekranı, amorf silikon TFT'leri ( İnce Film Transistörleri) aktif anahtarlama cihazları olarak kullanan 15.6 inç renkli aktif matris TFT LCD modülüdür.Full-HD çözünürlükleri ile 6 inç çapraz olarak ölçülen aktif bir alan (1920 yatay 1080 dikey piksel dizisi). Her piksel, dikey şerit olarak düzenlenen KIRMÜ, GÜRLÜ, MAVİ noktalara ayrılmıştır ve bu modül 16.7M ((Dengelleme) ((6bit+2FRC) renkleri ve renk gamutunu% 45 görüntüleyebilir.Arka ışık sürüşü için LED sürücü bu modelde inşa edilmiştir.

SFTO1560SMT-7050A3-N PCAP TFT ekranı, eDP (Embedded Display Port) Ver1.2 arayüzünü kullanarak ve +3 sağlayarak 16.7M ((8 bit) renkler ile 1920×3×1080 nokta paneli üzerinde grafik ve metinleri göstermektedir.TFT-LCD panel sürüşü için 3VDC güç kaynağı voltajıBu SFTO1560SMT-7050A3-N TFT-LCD panelinde, daha parlak ve net görüntüler elde etmek için mükemmel renk performansı için renk filtreleri yerleştirilmiştir.Bu ekranı multimedya uygulamalarında kullanmak için en uygun hale getirmek.Optimal görüntüleme her yönde.Arka ışık ile çalışan LED denetleyici olmadan. EDP aktarım hızı özellikleri: 2.7Gbps / 2 şerit 8 bit.

* Rezerv Türü
* eDP arayüzü
* Yüksek hızlı yanıt
* 6 bit (Hi-FRC) renk derinliği, 16.7M renkleri görüntüler
* İçeriye eklenmiş kenar tipi (LED) arka ışıklandırması
* RGB98% ve NTSC45% ile uyumludur (NTSC72% de mevcut)
* Yüksek parlaklık ve kontrast oranı, düşük yansıma ve geniş görüntüleme açısı
* Sadece DE (veriler etkinleştirilir)
* Roh ve Halogen içermiyor
* TEO 6.0, ES6.0 Uygun
* Gamma Düzeltmesi

Özellikleri:

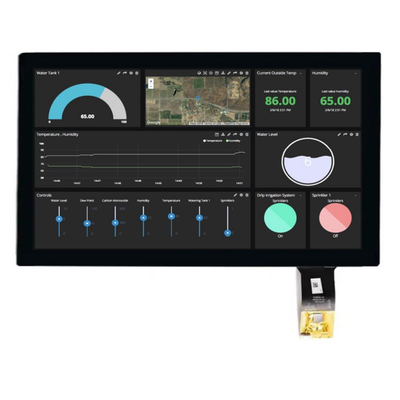

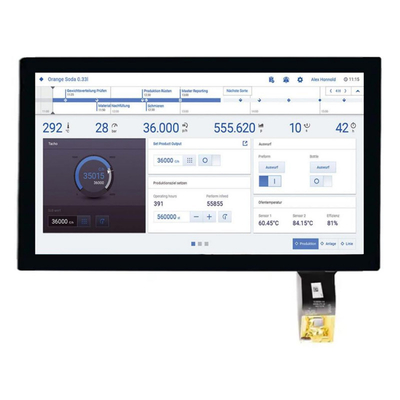

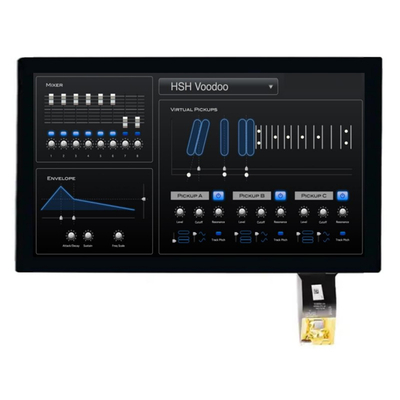

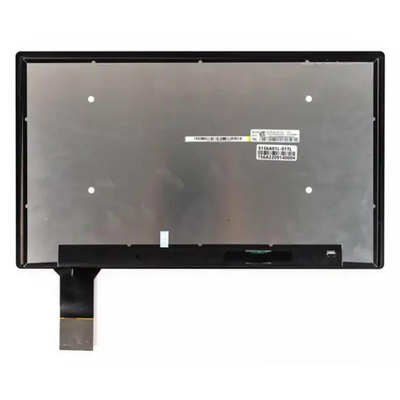

15.6 inç Endüstriyel TFT Ekranı Çin Tedarikçisi, Çoklu Medya Optimum 15.6 Inç FHD TFT LCD Ekranı 1000 Nits ileÜrün IMage

15.6 Inch Industrial TFT Display China Supplier, Multi-Media Optimum 15.6 Inch FHD TFT LCD Display With 1000 Nits ÜrünÇizim

EDP'ye giriş ve DP'den farklılıkları

Arka ışık veya diğer panel fonksiyonlarını kontrol etmek

AUX Kanalı üzerinden 2010 yılında VESA eDP 1'i yayınladı.2, AUX aracılığıyla kontrol komutlarını iletecek şekilde panel arka ışık ve diğer işlevleri kontrol etme yeteneğini ekledi.eDP kablo sayısını azaltabilen (bu kablolar şimdi yukarıdaki Fiziksel Arayüzde isteğe bağlı olarak listelenmiştir)Aynı zamanda, eDP 1.2, sistemin ağırlığını ve hacimini azaltmada kilit bir rol oynayan konektördeki temasların ve tellerin sayısını azaltmak için diğer yeni yetenekleri de ekler.AUX kanalı üzerinden, eDP aşağıdaki ekran panellerinin işlevlerini kontrol edebilir: Arkaplan ışığını açın veya kapatın Arkaplan ışığının parlaklığını ayarlamak, arkaplan ışığının PWM frekansı ile elde edilir.Dinamik arka ışık ayarını etkinleştir veya kapat. Bir renk motoru kullanır, bir dithering algoritması, veya ayar için siyah bir ekran ekler.Bazı markalar, bazı modellerde dinamik arka ışık ayarlaması için sistem tarafının sorumlu olmasını seçecektir., ve diğer modeller için panel tarafı dinamik arka ışık ayarlamasından sorumludur, bu nedenle arka ışığı AUX kanalı üzerinden kontrol etmek sistem tasarımına daha fazla esneklik sağlar.

PSR, mobil cihazların pil ömrünü uzatabilir

PSR muhtemelen eDP'deki en çok tartışılan yeni özelliktir.Ekran genellikle gerçek dünyadaki kullanım durumlarında dondurulduğundan, PSR, mobil cihazların pil ömrünü etkili bir şekilde uzatabilir. Ekran paneli PSR'yi desteklemek istiyorsa, TCON'un panelde yerleşik bir tampon belleği olması gerekir.TCON resmi tampon belleğinde saklayacak., bu noktada, görüntü kaynağı aygıtı (GPU veya CPU) görüntüyü iletmeyi durduracak ve bu noktada görüntü iletim arayüzünü kesecektir,TCON otomatik olarak belleğe kaydedilen resmi görüntüleyecek., bu nedenle bu işlev panelin otomatik yenilemesi olarak adlandırılır ve sistemin toplam güç tüketimini azaltabilir.PSR'lerin ilk nesli, PSR1 olarak da bilinir, sabit bir ekrana girdiğinizde, resmin herhangi bir parçası değişirse, tüm ekran güncellenmelidir, görüntü çıkışı yeniden iletilmelidir,ve hafıza da bir ekran bütün yeniden depolanmalıdır. eDP 1.4 Gen 2 PSR ile, PSR2 olarak da bilinir, sadece ekranın bir kısmının güncellenmesi gerekir,Bu da demek oluyor ki grafik işlemcisinin sadece güncellenmesi gereken küçük bir miktar veri aktarması gerekiyor.PSR1 ile karşılaştırıldığında, grafik işlemcisinin daha az süre çalışması gerekir, bu da güç tüketimini daha da azaltabilir ve PSR2'nin bu bölümüne kısmi güncelleme denir.Kısmi Güncelleme özelliği, çip tasarımcıları için yepyeni zorluklar sunuyor.Her şeyden önce, çip, ana kanal kesildiğinde ekran panelinin çıkışdaki saatle senkronize olmasına izin veren Frame Sync adlı yeni bir özelliği desteklemek zorundaydı.Bu işlev, AUX iletim DisplayPort 1'de belirtilen ayarlanabilir sistem saat kodlamasını (GTC) kullanarak alıcıyla senkronize edilir.2a. Çerçeve Senkronizasyonu, görüntü çıkışının panelin tampon belleğinde depolanan verileri uygun zamanda güncellemesine izin verir.ALPM olarak da bilinir, aynı zamanda eDP 1'de de tanımlanmıştır.4. ALPM, ekranın bekleme durumunu ve uyku durumunu çok hızlı bir şekilde bırakabilmesini gerektirir; 500 nanosaniye bekleme durumundan çıkmalı ve 20 mikrosaniye uyku durumundan çıkmalıdır.Bu No Link Eğitiminden çok daha hızlı.Bu yaklaşık 100 mikrosaniye sürer.

Düşük Ana Kanal ve AUX Voltaj Flap

EDP'den önce 1.4, eDP spesifikasyon çıkışının fiziksel (PHY) katmanı, DisplayPort çıkışıyla aynı gerilim dalgalanma seviyesine sahipti.Böylece DisplayPort çıkış aygıtı minimum protokol değişiklikleri ile bir eDP çıkışa dönüştürülebilir, sistem ve ölçekleme tasarımında esneklik sağlar. Bu eski tasarım birçok uygulama için güç açıdır.Çıktı, çok çeşitli farklılık sinyal voltaj salınım genişliklerini destekler., en az 400mVpp'den en fazla 1.2Vpp'e kadar. Bununla birlikte, eDP uygulamalarında, 400mVpp, çoğu alıcıda gerekli olandan daha büyük bir gerilim dalgalanmasına sahiptir.Özellikle sadece kısa bir ekran kablosu kullanıldığında.Sonuç olarak, eDP 1.4, ana kanalın amplitudesini 200mVpp'ye düşürür ve yüksek hızlı iletim arayüzünün güç tüketimini önemli ölçüde azaltır.Voltaj salınım genişliğini azaltmanın yanı sıra, eDP 1.4'in gözden geçirilmesi ayrıca farklı ana kanal iletim yollarının özelliklerini daha iyi karşılayabilen özelleştirilmiş amplituda ve ön vurgulama ayarlama esnekliğini de ekler. eDP 1.4 ayrıca AUX kanalını daha düşük amplitudlarda çalıştırma seçeneği sağlar.AUX iki yönlü bir kanal olduğundan, hem alıcı hem de çıkış tasarımlarını etkileyecek bir değişiklik.AUX kanalı iletim başlamadan önce iletilmiş senkronizasyon sinyalleri sayısı da azalır..

Transfer oranı seçiminde daha fazla esneklik

eDP 1.4, ana kanallar için iletim oranlarının seçilmesinde daha esneklik sağlar.4, ana eDP kanal hızları DisplayPort'la aynıydı, 1.62 Gbit/s, 2.7 Gbit/s ve 5.4 Gbit/s, eDP 1.4 ise yeni hız seçenekleri ekledi: 2.16 Gbit/s, 2.43 Gbit/s, 3.24 Gbit/s ve 4.32 Gbit/s. eDP veya DisplayPort'tan bağımsız olarak, temel olarak görüntü verilerini iletmek için yeterince büyük bir bant genişliği ve iletim kanalı seçeceklerdir.Ama daha yüksek bir iletim hızı daha yüksek güç tüketimi anlamına gelir., ve aşırı yüksek bir aktarım hızı da bir israftır. eDP 1.4, pratik uygulamalarda daha optimal bir transfer hızı seçimini sağlayan daha fazla transfer hızı seçeneği sunar.1 göndermek için,920x1,200, 24 bit renkli panel, tasarımcı 2.7 Gbit/s veya 5.4 Gbit/s bir ana kanal iki ana kanal kullanabilirsiniz.200, 24 bit renkli panel sadece 3.7 Gbit/s ile iletilmesi gerekir ve 2.7 Gbit/s iki kanal veya 5.4 Gbit/s bir kanal için yeterli bant genişliği 4.32 Gbit/s sağlar.920x1,200 panel 30 bit artırılır, gerekli bant genişliği 4.625 Gbit / s artış olacak, ve yukarıdaki bant genişliği yeterli olmayacaktır.4, bu durum iletim hızını iki katına çıkarmak veya kanal sayısını iki kanaldan dört kanala yükseltmek zorunda kaldı, ancak eDP 1.4, iletim hızının sadece 2.7G'dan 3.24G'ye yükseltilmesi gerekir, yani veri aktarımı için yeterli 5.184Gbit/s bant genişliği vardır,ve çıkış ve alıcı ucundaki ana kanal arayüzünün fiziksel katmanının güç tüketimi azaltabilir, ve eşitleyici hattının güç tüketimi de panel ucunda azaltılabilir.4 ayrıca özel hızlar seçeneği sunar, genel eDP ekran paneli için uygulanmaz, ancak bazı özel sistem uygulamaları için tasarlanmıştır.

Eklenmiş Görüntüleme Veri Sıkıştırması

eDP 1.4'e eklenen bir başka yenilik, sıkıştırılmış video verilerinin iletilmesini desteklemektir.VESA DSC (Display Stream Compression) standardında tanımlanmış ve Mart 2014'te yayınlanması bekleniyor. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateGerekli bant genişliği daha küçükse, ana kanal için gereken kanal sayısı da azalır, bu da daha az hat anlamına gelir.İletişim kalitesi daha iyi olacak.Ayrıca PSR modunda, sıkıştırma teknolojisi kullanılarak depolanması gereken veri miktarı azaltabilir.ve daha küçük bir tampon belleği kullanılabilirBaşlangıçta, eDP 1.4 özelliği bir Sıkıştırılmış Ekran Akış Taşıma Hizmetleri birimini içeriyordu, ancak VESA onu yeni DSC özelliği ile değiştirmeye karar verdi.

AUX üzerinden çok dokunmatik veri aktarımı

Dokunmatik panelleri olan mobil cihazlar yaygınlaştı ve geleneksel bilgisayarlar daha fazla uygulama için dokunmatik panellerle donatılacak.Microsoft'un dokunmatik fonksiyonları destekleyen Windows 8 işletim sistemi gibi. eDP, tabletler, dizüstü bilgisayarlar ve AIO PC'lerde yaygın olarak kullanılmaktadır ve bu uygulamalar dokunma desteği de sağlayabilir.Çok dokunmatik veri ayrı bir USB arayüzü üzerinden iletilmelidir., ve gelecekte, AUX kanalı üzerinden çok dokunmatik veri aktarılırsa, bu USB arayüzü ortadan kaldırılabilir.Ekran sürücüsü çip ve dokunmatik çip bağımsız ve kendi arayüzlerine sahip olduğu için, bu yüzden bu eDP 1.4 özelliği iki yonga entegre edildiğinde büyük bir rol oynayacaktır. AUX kanalı üzerinden çok dokunmatik veri transferi fonksiyonu USB HID firmware özelliklerini destekler,ve eDP 1.4 çok dokunmatik destek ve diğer veri aktarımı ile ilgili yapılandırma verilerini içeren çok dokunmatik fonksiyonunu etkinleştirmek için alıcı tarafında yeni bir DPCD scratchpad adresini tanımlar.

Uyumluluk testi spesifikasyonu henüz yayınlanmadı.

VESA, eDP 1.4 uyumluluk testi spesifikasyonunu yayınlamamıştır. 2011 yılında VESA, eDP 1.3 kılavuzlarını yayınladı.Fiziksel katman arayüzleri ve bağlantı katmanı (Link Layer) içeren uyumluluk testi özellikleri henüz yayınlanmadı VESA eDP 1 yayınlamadı.4 uyumluluk testi özellikleri. 2011 yılında VESA, fiziksel katman arayüzü ve bağlantı katmanı gibi yönergeleri içeren eDP 1.3 kılavuzlarını yayınladı.Sistem fabrikası eDP sisteminin ilgili malzemelerini doğrulayacaktır., çıkış, bağlantı hattı ve alıcının uyumluluğu ve birlikte çalışabilmesi dahil.

EDP'nin çok sayıda sürümü ve farklı sistemler için çeşitli uygulamalar nedeniyle, tüm sistem uygulamalarını karşılayabilecek bir test spesifikasyonunu tanımlamak oldukça zordur.Dış DisplayPort'tan farklı olarak, tüketicilerin iç kablo ve ekran panelini seçme fırsatı yoktur, bu nedenle VESA uyumluluk testi özelliklerinin gerekli tanımına sahip değildir.ve sistem üreticilerinin, sistemin düzgün çalışmasını sağlamak için ilgili eDP bileşen tedarikçileriyle çalışmaları gerekir..
