Ürün ayrıntıları:
|
| Ürün: | 2.8 inçlik TFT LCD ekranı | Karar: | 480x640 nokta |
|---|---|---|---|
| Sürücü IC: | ILI9806E veya ST7701 veya Eşdeğer | dokunmatik ekran: | Dokunmatik Ekransız (Kişiselleştirilebilir) |
| Kapak Camı Ölçüsü: | özelleştirilebilir | Görüntüleme yönü: | Ücretsiz(80/80/80/80) |
| Anahat Dim.: | 50 ((W) x 69.2 ((L) x 2.35 ((T) mm | Etkin Alan: | 43.20 x 57.60 mm |
| Arabirim: | RGB (özelleştirilebilir) | Bağlantı: | FPC konektör tipi |
| PIN numarası: | 40 iğne (özelleştirilebilir) | Yüzey Parlaklığı: | 260 cd/m2 ((nits) |
| Besleme gerilimi: | 3,2 volt | arka ışık Tipi: | Beyaz LED |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.8 inçlik TFT LCD Ekran Modülü |
||
2.8 inç 480X640 Nokta Endüstriyel TFT LCD Ekran Modülü RGB Arayüzü, Çin 2.8 Inch TFT Üretici Tedarikçi Ürün Tanıtımı
Bu ürün yüksek çözünürlüklü bir PPI ekranı olup, çapı 2,8 inç ve çözünürlüğü 480x640'tır.Bu ürünü bazı yüksek seviye uygulamalara uygun hale getirmek için IPS tam görünüm görüntüleme teknolojisini kullanır.
SF-TO280PY-8990B-N TFT LCD modülü, 2.8 ′′ inç çaplı bir portre modu 480x640 yüksek çözünürlüklü tam renkli ekran, SF-TO280PY-8990B-N LCD modülü RGB Arabirimi destekliyor.Arayüz özelleştirilebilir. SF-TO280PY-8990B-N modeli, 50 ((W) x 69,2 ((L) x 2,35 ((T) mm boyutlu bir modül ve 43,20 x 57,60 mm aktif alan boyutuna sahiptir. SF-TO280PY-8990B-N, ILI9806E ile entegre edilmiştir.veya ST7701 veya Modülde eşdeğer sürücü IC denetleyici, ve mantıksal besleme voltajı 2.6V ile 3.4V arasında değişir. Tipik değer 3.2V'dir. Yüzey parlaklığı 260 cd/m2'dir (Nits). Bu modelin çalışma sıcaklığı -20 ila 70 derece,ve depolama sıcaklığı -30 ila 80 derece.
Model POS terminali, nakit okuyucu, gömülü sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz,Yüksek kaliteli ve renkli görüntüde TFT ekranı gerektiren güvenlik ekipmanları.
Mekanik özellikler:
| BİLGİ | SPECIFIKASYON | Birlik |
| Ekran boyutu | 2.8 | inç |
| Çevre boyutları | 50 çarpı 69.2 çarpı 2.35 | mm |
| Sürücü IC | ILI9806E-2C | - |
| Arayüz Türü | RGB | biraz |
PIN TESRI:
| Kimlik numarası. | Simge | Görev |
| 1 | LED- | LED arka ışık (katot) |
| 2 | LED+ | LED arka ışık ((Anod) |
| 3 | GND | Toprak |
| 4 | VDD | Güç kaynağı. 2.8V. |
| 5 - 12 | DB0-DB7 ((B0-B7) | RGB mavi verileri |
| 13-20 |
DB8-DB15(G0-G 7) |
RGB yeşil veriler |
| 21-28 |
DB16-DB23 ((R0-R) 7) |
RGB kırmızı verileri |
| 29 | GND | Toprak |
| 30 | PCLK | RGB arayüzü işlemi için nokta saat sinyali |
| 31 | VDD | Güç kaynağı. 2.8V. |
| 32 | HSYNC | RGB arayüzü çalışması için çizgi senkronizasyonu sinyali |
| 33 | VSYNC | RGB arayüzü çalışması için çerçeve senkronizasyonu sinyali |
| 34 | DE | RGB arayüzü çalışması için veri etkinleştirme sinyali |
| 35 | NC | NC |
| 36 | GND | Toprak |
| 37 | CS | Çip seçin giriş iğnesi |
| 38 | Dönüştür | Dış sıfırlama girişi. |
| 39 | SCL | SPI arayüz saati |
| 40 | SDA | Seri giriş sinyali |
2.8 inç 480X640 Nokta Endüstriyel TFT LCD Ekran Modülü RGB Arayüzü, Çin 2.8 Inch TFT Üretici Tedarikçi Ürün Çizimi
LED arka ışık:
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | - | 3.2 | - | V | Eğer=80 mA | - |
| Besleme akımı | Eğer | - | 80 | mA | - | ||
| Ters Voltaj | Vr | - | 5 | V | |||
| Güç dağılımı | Pd | - | mW | ||||
| LCM için ışık yoğunluğu |
- |
- | 260 | - | Cd/m2 | Eğer=80mA | - |
| LCM için tekillik | 80 | % | Eğer=80 mA | - | |||
| Arka ışık rengi | Beyaz | ||||||
Optik özellikler:
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 25 | 35 | Bayan | (1) ((2) | |
|
2 |
İletişim (Bunlar olmadan) Polarizatör) |
T ((%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
Kontrast oranı |
Kr |
θ=0, Normal. izleme açı |
700 |
1000 |
- |
- |
(1) (3) |
|
|
4 |
İzleme Açı |
- Evet. | θR |
CR>10 |
- | 85 | - |
Değ |
|
| θL | - | 85 | - | ||||||
| Ver. | Θ+ | - | 85 | - | |||||
| - Evet. | - | 85 | - | ||||||
|
5 |
Kromatisit |
Beyaz | X |
C ışığı |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Kırmızı | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Yeşil | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Mavi | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

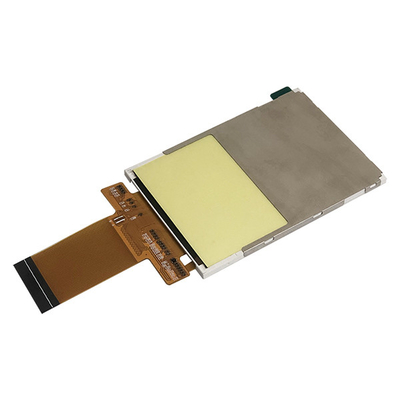

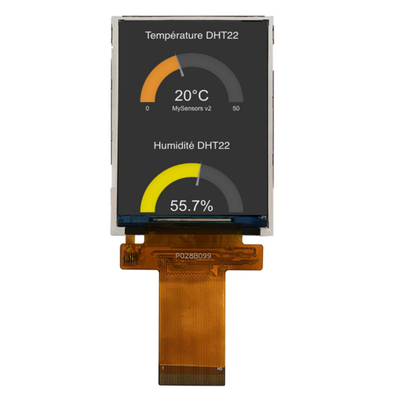

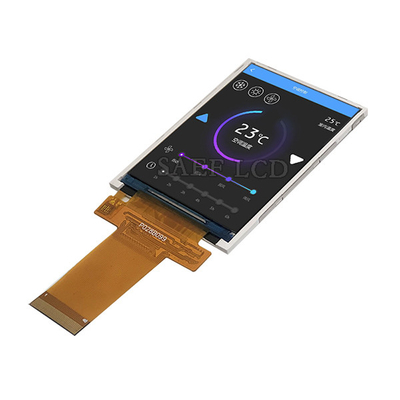

2.8 inç 480X640 Nokta Endüstriyel TFT LCD Ekran Modülü RGB Arayüzü, Çin 2.8 Inch TFT Üretici Tedarikçi Ürün Görüntüleri
Fabrika Tesisleri ve Sertifikaları
Projectioned Capacitive (PCAP) dokunma paneli
Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.
PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
