Ürün ayrıntıları:
|
| Ürün: | 8 inç RGB TFT LCD Ekran | Görüntüleme yönü: | TN saat 12 yönünde |
|---|---|---|---|
| PIN numarası: | 50 pin. | Arabirim: | 24 bit RGB |
| Karar: | 800 RGB x 600 | Yüzey Parlaklığı: | 250 cd/m2(sirke) |
| Anahat Dim.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) | Aktif Alan: | 162.0 ((H) x 121.5 ((V) (mm) |
| dokunmatik ekran: | RTP ve CTP isteğe bağlı | Yüzey Tedavisi: | Sert kaplama(3H) |
| Ekran Renkleri: | 16,7 milyon | Bağlantı: | Eklenti |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | saklama derecesi.: | -30℃ ila +80℃ |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 8 inç endüstriyel TFT ekranı,Sert kaplama endüstriyel TFT ekranı |
||
İyi Kalite 8 inç Endüstriyel TFT Ekranı 800x600 Nokta 24 Bit RGB 50 PinÜrün Tanıtımı
SFTO800FC-7008AN TFT LCD ekranı, 800x600 piksel çözünürlükte 8 inçlik bir TN tipi 12 saat görüş yönüdür.Bu TFT ekranı SFTO800FC-7008AN 3'te çalışır..3V ((güç voltajı), Vdd 3.0V'den 3.6V'ye kadar.
SFTO800FC-7008AN kapasitif ve dirençli dokunmatik paneller, IIC ve USB arayüzü ile tasarlanmıştır.TFT dokunmatik LCD SFTO800FC-7008AN kaliteli durumdadırEndüstriyel düzeyde bir ekran olarak, bu ürün endüstriyel ve tıbbi uygulamalarda, POS terminali, HMI, ev otomasyonu, güvenlik sistemi vb.
Özellikleri
| Ürün: | 8 inç RGB TFT LCD Ekranı |
| Karar: | 800 RGB X 600 |
| Yüzey Parlaklığı: | 250 Cd/m2 ((nits) |
| Görme yönü: | TN 12 saat |
| Arayüz: | 24 bit RGB |
| Çizelge: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) |
| Pin Numarası: | 50 pin. |
| Etkin Alan: | 162.0(H) X 121.5 ((V) (mm) |
| Yüzey Tedavisi: | Sert kaplama ((3H) |
| Bağlantı: | Plug-in |
| Dokunmatik ekran: | RTP ve CTP İsteğe bağlı |
| Görüntüleme Renkleri: | 16.7 M |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | REACH ve RoHS uyumlu |
>Bu 8 inçlik TFT ekranı, aktif anahtarlama cihazı olarak amorf silikon TFT ( ince filmli transistör) kullanan renkli aktif matris TFT LCD'dir.

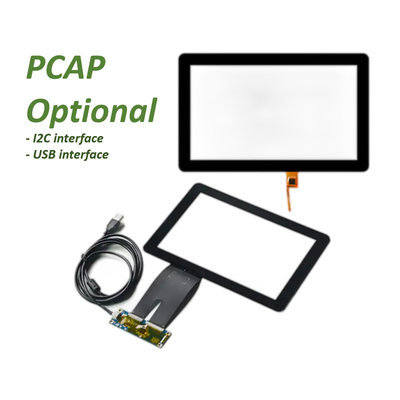

>Bu PCAP TFT LCD 8 inçlik ekran, müşteri gereksinimlerine göre özelleştirilebilen kapak camı ile kapasitif bir dokunmatik ekran tasarımı ile donatılmıştır.
>Bu 8 inçlik TFT ekranının tipik renk gamutu %50 Min.45%.
>Bu 8 inçlik LCD TFT'nin tipik yanıt süresi 30 ms ve maksimum 35 ms'tir.
>Bu 8 inç 800x600 TFT LCD ekranın kontrast oranı Typ:1000 Min:800.
>Bu 8 inçlik RGB TFT monitörü -20 derece ile +70 derece arasında geniş bir sıcaklık aralığında çalışabilir.
>Bu TN TFT LCD 7 inç yeşil ve çevre dostu bir üründür, RoHS ve Halogen içermez.
Bu 8 inç kapasitif dokunmatik monitör düşük sürüş voltajı ve düşük güç tüketimine sahiptir.
İyi Kalite 8 inç Endüstriyel TFT Ekranı 800x600 Nokta 24 Bit RGB 50 PinÜrün Çizimi
Pin Tanımı
Pin1-2 LEDA Arka ışık anodu
Pin3-4 LEDK Arka ışık katodu
Pin5 GND Arazi
Pin6 VCOM Dış VCOM DC giriş için
Pin7 DVDD Dijital Gücü
Pin8 MODE DE/SYNC modu seçili
Pin9 DE Veri etkinleştirme sinyali
Pin10 VS Çerçeve senkronizasyon sinyali
Pin11 HS Hat senkronizasyon sinyali
Pin12-19 B7-B0 Veri otobüsü
Pin20-27 G7-G0 Veri otobüsü
Pin28-35 R7-R0 Veri otobüsü
Pin36 GND Arazi
Pin37 DCLK Dot saat sinyali
Pin38 GND Arazi
Pin39 L/R Kaynak sağ veya sol sıralama kontrolü.
Pin40 U/D Kapı yukarı veya aşağı tarama kontrolü
Pin41 VGH TFT için pozitif güç
Pin42 VGL TFT için negatif güç
Pin43 AVDD Analog Güç
Pin44 RESETGlobal sıfırlama sinyali.Active low resetstate girmek için.stability için bir RC sıfırlama devresine bağlanmasını öneriyorum.normalde yüksek çek.
Pin45 NC Bağlanamadı
Pin46 VCOM Dış VCOM DC giriş için
Pin47 DITHB Dithering setting.DITH="H" 6 bit çözünürlük;DITH="L" 8 bit çözünürlük ((öntanımlı ayar)
Pin48 GND Arazi
Pin49 NC Bağlanamadı
Pin50 NC Bağlanamadı

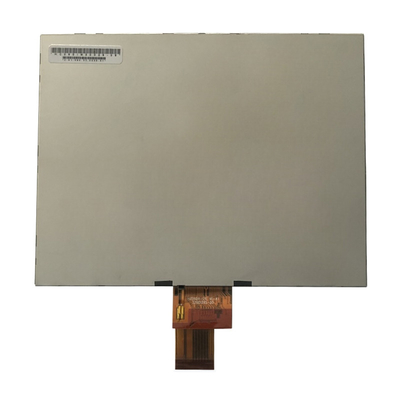

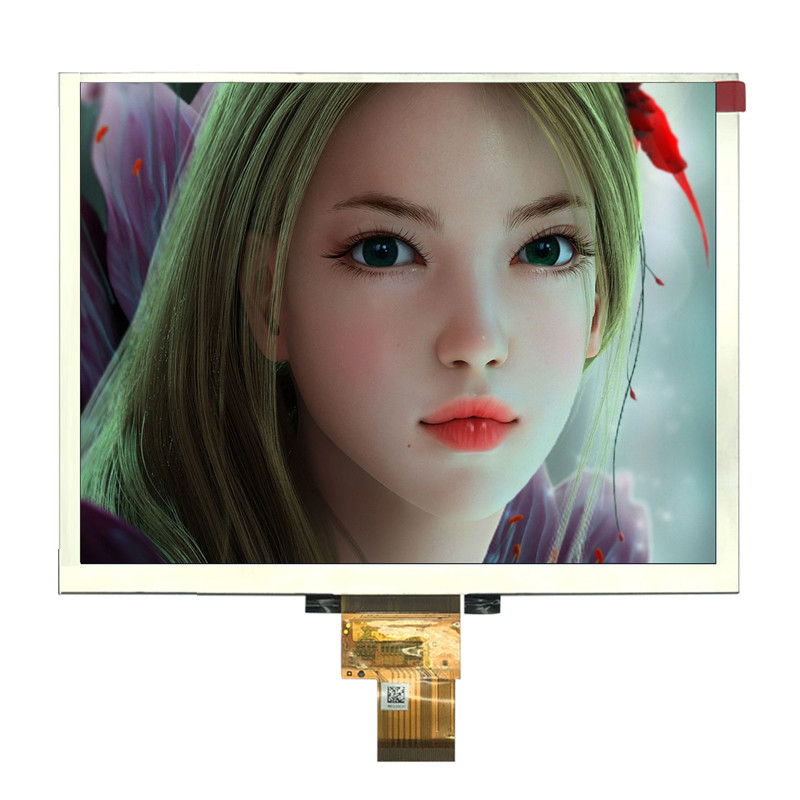

İyi Kalite 8 inç Endüstriyel TFT Ekranı 800x600 Nokta 24 Bit RGB 50 Pin Ürün Görüntüsü
