Ürün ayrıntıları:
|
| Ürün: | 3.7 inçlik TFT ekranı | Karar: | 480x800 |
|---|---|---|---|
| Sürücü IC: | HX8369-A01 | dokunmatik ekran: | Olmadan |
| Kapak Camı Ölçüsü: | kişiselleştirilebilir | Görüntüleme yönü: | IPS Tüm Görme Açıları |
| Arabirim: | RGB 18 bit | Bağlantı: | Bağlayıcı Tipi |
| PIN numarası: | 40 PIN | Yüzey Parlaklığı: | 300 cd/m2(nit) |
| Anahat Dim.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.7 inçlik TFT LCD ekranı,IPS Tipi TFT LCD Ekran |
||
3.7 inç TFT LCD Ekran, 3.7 " LCD Ekran 480x800 Piksel Ürün Tanıtımı
Özellikleri
Ürün Bilgisi
| Ürün: | 3.7 inçlik TFT ekranı |
| Karar: | 480x800 |
| Görme yönü: | IPS Tüm Görme Açıları |
| Sürücü İK: | HX8369-A01 |
| Dokunmatik ekran: | - Hayır. |
| Kapağın cam boyutu: | Kişiselleştirilebilir |
| Arayüz: | RGB 18 Bit |
| Bağlantı: | Bağlantı tipi |
| Yüzey Parlaklığı: | 300 Cd/m2 ((nits) |
| Çalışma Temp.: | -20°C +70°C |
| Pin Numarası: | 40 Pin |
| Çizelge: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) |
| LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu |
3.7 inç TFT LCD Ekran, 3.7 " LCD Ekran 480x800 Piksel Ürün Çizimi
![]()
![]()
Pin Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | GND | Ben... | Toprak |
| 2 | AVDD ((2.8V) | Ben... | Güç kaynağı 2.8V Voltaj |
| 3 | VDDIO ((1.8V) | Ben... | Güç kaynağı 1.8V Voltaj |
| 4-9 | R5-R0 | İ/Ç | Verileri göster |
| 10-15 | G5-G0 | İ/Ç | Verileri göster |
| 16-21 | B5-B0 | İ/Ç | Verileri göster |
| 22 | LCDC_RST | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 23 | LCDC_VSYNC | Ben... | Dikey senkronizasyon. |
| 24 | LCDC_HSYNC | Ben... | Yatay senkronizasyon. |
| 25 | SPI_SDO | Ben... | SPI I/F'de seri çıkış sinyali. |
| 26 | SPI_SDI | Ben... | SPI I/F'de seri giriş sinyali. |
| 27 | SPI_SCLK | Ben... | SPI I/F'de eşzamanlı saat sinyali. |
| 28 | SPI_CS | Ben... | Çip SPI I/F'de giriş düğmesini seçer (Low activate ). |
| 29 | LCDC_PCLK | Ben... | RGB I/F'de piksel saat sinyali. |
| 30 | LCDC_DEN | Ben... | RGB I/F modunda veri etkinleştirme sinyali 1. |
| 31 | LEDK8 | O. | LED Katod |
| 32 | LEDK7 | O. | LED Katod |
| 33 | LEDK6 | O. | LED Katod |
| 34 | LEDK5 | O. | LED Katod |
| 35 | LEDK4 | O. | LED Katod |
| 36 | LEDK3 | O. | LED Katod |
| 37 | LEDK2 | O. | LED Katod |
| 38 | LEDK1 | O. | LED Katod |
| 39 | LEDA | O. | LED Anod |
| 40 | GND | Ben... | Toprak |
En yüksek mutlak sınır
![]()
DC Özellikleri
![]()
Arka ışık Elektrikli-optik özellikler
![]()
Optik özellikleri
![]()

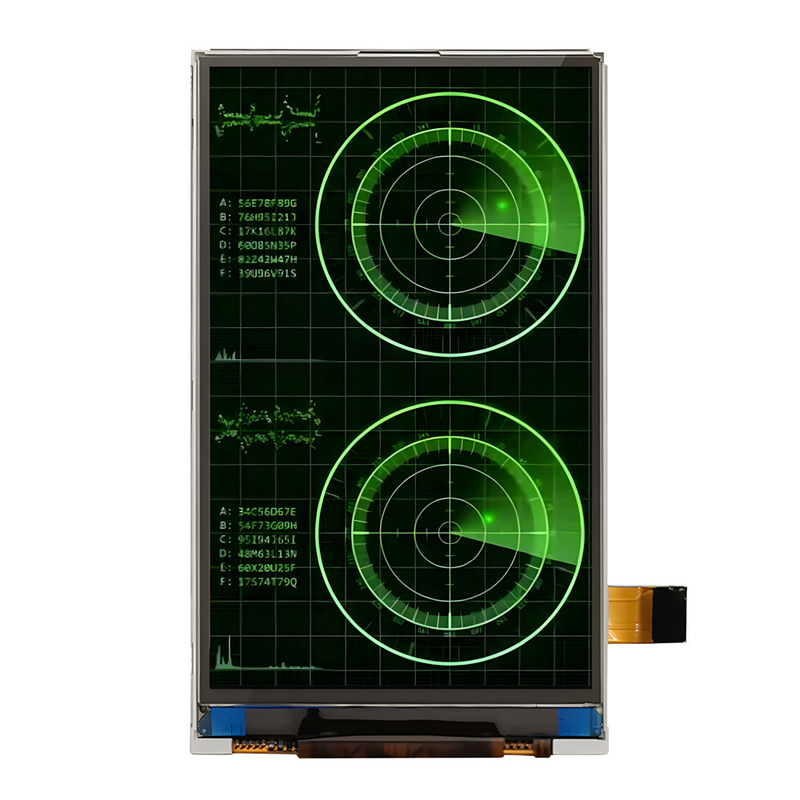

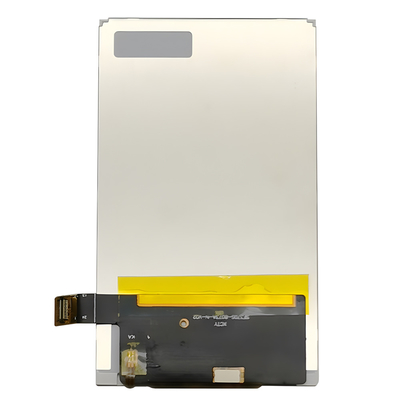

3.7 inç TFT LCD Ekran, 3.7 " LCD Ekran 480x800 Piksel Ürün Görüntüsü
![]()
![]()
Fabrika Tesisleri ve Sertifikaları
![]()
![]()
Arama anahtar kelimesi: tft 3.7", 3.7 tft lcd, 3.7" tft lcd, 3.7 inç tft lcd, tft lcd 3.7, 3.7 inçlik tft ekran, 3.7 inçlik tft ekran, 3.7 inçlik tft ekran, 3.7 inçlik tft ekran, 3.7 inçlik tft ekran, 3.7 inçlik tft ekran,3.7 inç LCD ekranı, WVGA TFT, 3.7 inç WVGA, 3.7 inç 480x800, hx8369 TFT
