Ürün ayrıntıları:
|
| Ürün: | 2,8 inç TFT Ekran | Karar: | 240*320 |
|---|---|---|---|
| Görüntüleme yönü: | 12:00 | Arabirim: | SPI |
| Sürücü IC: | ILI9341V | dokunmatik ekran: | dokunmatik panel olmadan |
| Kapak Camı Ölçüsü: | Özelleştirilebilir | PIN numarası: | 13 iğne |
| Bağlantı: | FPC | Yüzey Parlaklığı: | 500 cd/m2 |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.8 inç tft lcd ekran,SPI Seriel Arayüzlü TFT LCD Ekranı,240x320 Nokta TFT LCD Ekranı |
||
2.8 inç TFT LCD Ekranı 240x320 Nokta TN SPI Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
SF-TC280P-8722B-N, 240x320 piksel çözünürlüğü olan 2.8 inç portre modu SPI TFT-LCD modülüdür. SF-TC280P-8722B-N LCD modülü ILI9341V IC ile yerleşiktir; SPI arayüzünü destekler;çalışma voltajı ((Vdd) aralığı 2.6V ila 3.3V, tipik değer 2.8V. Bu modül görüş yönü saat 12 ve kontrast oranı 400:1.
SF-TC280P-8722B-N, 500 nit (tipik değer) parlaklığı ile Portre modu TFT-LCD'dir. SF-TC280P-8722B-N, -20 ° C'den +70 ° C'ye kadar sıcaklıklarda çalışabilir,Saklama sıcaklıkları -30°C'den +80°C'ye kadar değişir.Güvenlik kapı sistemi, mini ses oynatıcı, bebek monitörü ve diğer el cihazları için idealdir.
2.8 inç TFT LCD Ekranı 240x320 Nokta TN SPI Arayüzü Ürün Çizimi
![]()
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LEDK | Ben... | LED Katod |
| 2 | LEDA | Ben... | LED Anod |
| 3 | GND | Ben... | Güç zemini |
| 4 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 5 | RS | Ben... | 4 satırlı SPI'de, bu pin D/CX (veriler/komut seçimi) olarak kullanılır. |
| 6 | SCL | Ben... | Seriel Arayüzde, bu SCL olarak kullanılır. |
| 7 | Dönüştür | Ben... | Bu düğme paralel arayüzde "Data" veya "Command" seçmek için kullanılır. |
| 8 | SDO | İ/Ç | Çıkış sinyali |
| 9 | SDA | Ben... | Giriş sinyali |
| 10 | GND | Ben... | Güç zemini |
| 11 | VDD | Ben... | Güç kaynağı1.8V/2.8V Voltaj |
| 12 | VDD | Ben... | Güç kaynağı2.8V Voltaj |
| 13 | GND | Ben... | Güç zemini |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | 12 | 15 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=80MA | - |
| Besleme akımı | Eğer | - | 80 | 80 | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 256 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 500 | - | Cd/m2 | Eğer=80MA | CTP olmadan |
| LCM için tekillik | - | 80 | - | - | % | Eğer=80MA | - |
| Arka ışık rengi | Beyaz | ||||||
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 25 | - | Bayan | (1) ((2) | |
| 2 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
300 | 400 | - | - | (1) (3) | |
| 3 |
İzleme Açı
|
- Evet. | θR | CR>10 | 60 | - | Değ | - | |
| θL | 60 | - | |||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Evet. | - | 45 | - | ||||||

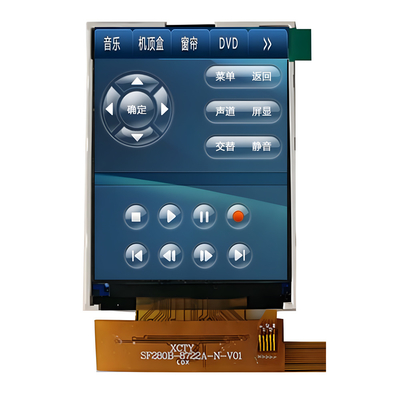

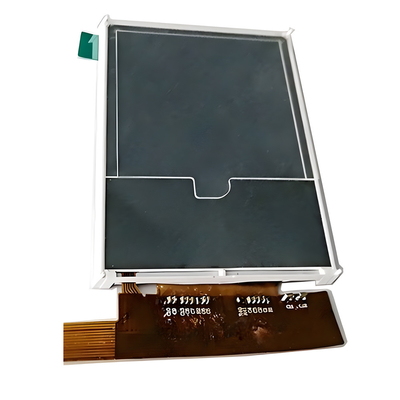

2.8 inç TFT LCD Ekranı 240x320 Nokta TN SPI Arayüzü Ürün Görüntüsü
![]()
![]()
