Ürün ayrıntıları:
|
| Ürün: | TFT LCD 2.2 inç | Karar: | 176x220 |
|---|---|---|---|
| Sürücü IC: | ILI9225G | dokunmatik ekran: | Rezistif dokunmatik panel (ihtiyaç duyulmaz) |
| Kapak Camı Ölçüsü: | özelleştirilebilir | Görüntüleme yönü: | 12:00 |
| Arabirim: | SPI 3 satırlı RGB (özelleştirilebilir) | PIN numarası: | 40 iğne (özelleştirilebilir) |
| Bağlantı: | Takma (özelleştirilebilir） | Yüzey Parlaklığı: | 200 cd/m2 (nit) (özelleştirilebilir） |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.2 inçlik TFT LCD Ekranı,176x220 Nokta TFT LCD Ekranı,SPI RGB arayüzü TFT LCD Ekranı |
||
SF-TC220I-9752C-T SPECIFICATION_IC-ILI9225G.pdf
Dirençli Dokunmatik Ekranlı TFT LCD 2.2 Inch SPI&RGB Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
Güvenli.SF-TC220I-9752C-T2.2 inçlik çapraz tam renkli 176x220 QCIF TFT LCD ekran modülüdür. Bu 2.2 inç TFT LCD modülü ILI9225G IC ile yerleşiktir; 3 hat SPI ve RGB Arayüzünü destekler.SF-TC220I-9752C-TModelin boyutu:41.7x56.16x3.35mm ve Aktif alan boyutu 43.56 x 34.85 mm; modülde entegre ILI9225G denetleyici, mantıksal kaynak voltaj aralığı 1.6V'den 3.3V'ye kadar.
Bu 2.2 ′′ TFT LCD modülü portre modudur, manzara modunu kullanmak istiyorsanız daha fazla teknik destek için bizimle iletişime geçin.2 "LCD modülü, 200 cd/m2'ye kadar parlaklığa sahip (tipik değer), -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
SF-TC220I-9752C-TResistive Touch Screen (RTP) ile 2.2 inçlik bir TFT ekranıTFT LCD modülü,Bu LCD modülü, parlaklığa karşı yüzey paneli, görüntü yönü 12 saat, gri ölçek inversyonu 6 saat.SF-TC220I-9752C-N.
Dirençli Dokunmatik Ekranlı TFT LCD 2.2 Inch SPI&RGB Arayüz ÜrünüÇizim
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LED-A | Ben... | LED Anod |
| 2 | LED-K | Ben... | LED Katod |
| 3 | LED-K | Ben... | LED Katod |
| 4 | LED-K | Ben... | LED Katod |
| 5 | GND | Ben... | Toprak |
| 6 | YD | Ben... | Dokunmatik Panel Giriş Sinyalı |
| 7 | YU | Ben... | Dokunmatik Panel Giriş Sinyalı |
| 8 | XR | Ben... | Dokunmatik Panel Giriş Sinyalı |
| 9 | XL | Ben... | Dokunmatik Panel Giriş Sinyalı |
| 10 | GND | Ben... | Toprak |
| 11 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 12 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 13 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 14 | DOTCLK | Ben... | Saat sinyali her tarihte örneklemek için |
| 15 | ENABLE | Ben... | RGB modunda ON/OFF sinyali göster |
| 16 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 17 | SDI | Ben... | Seri Veriler Girişi |
| 18 | SCL | Ben... |
Stroboskop sinyali giriş iğnesi yazın; SPI modunda, Senkron saat! |
| 19 | GND | Ben... | Toprak |
| 20-37 | DB17-DB0 | İ/Ç | Verileri göster |
| 38 | GND | Ben... | Toprak |
| 39 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 40 | GND | Ben... | Toprak |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=45 mA | - |
| Besleme akımı | Eğer | - | 45 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 288 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
150 | 200 | - | Cd/m2 | Eğer=45 mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=45 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Dokunmatik ekran panelinin özellikleri
| Ürün | Simge | - Min. | Tip. | - Max. - Hayır. | birim | Not: |
| Şeffaflık | - | - | 82 | - | % | JIS K-7105 |
| Bulut | - | - | 1 | - | % | JIS K-7105 |
| Yüzey Sertliği | - | - | 3 | - | H | 150gf 45° |
| FPC Peeling Gücü | - | 5 | - | N | 90° yukarı | |
| FPC bükme | - | - | 3 | - | döngü | R=1.0, 90° |
| Giriş gücü | - | - | 50 | Gf | - | |
| Adlık Voltaj | V dokunuşu | 7 | V | DC | ||
| X Eksen Direnişi | Rx | 150 | 500 | FPC PIN | ||
| X Eksen Direnişi | Ry | 200 | 800 | |||
| Doğruluk | - | - | ± 15 | ±2.0 | % | - |
| Çene çalıyor. | - | - | - | 20 | ms | - |
| İzolasyon Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Yaşam | - | 1,00,000 | - | - | Zaman | - |
| Girdi Süresi | - | 1,000,000 | - | - | Zaman | - |
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 15 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
- | 250 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | 35 | 60 | - | Değ | - |
| θL | 35 | 60 | - | ||||||
| Ver. | Θ+ | 35 | 60 | - | |||||
| - Evet. | 15 | 45 | - | ||||||

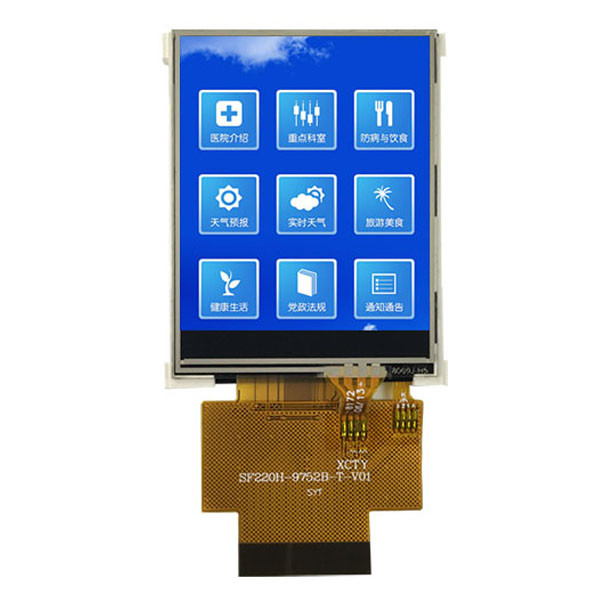

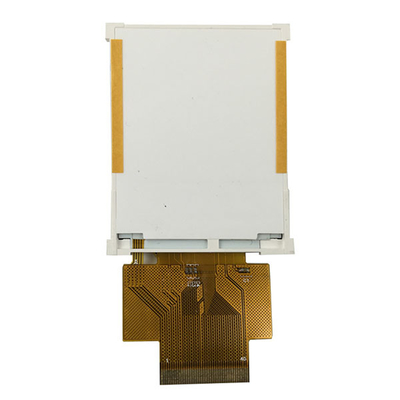

Rezistif Dokunmatik Ekranlı TFT LCD 2.2 Inch SPI&RGB Arayüzü Ürün Görüntüsü
