Ürün ayrıntıları:
|
| Ürün: | 9 inç RGB TFT | Karar: | 800 RGBx480 |
|---|---|---|---|
| dokunmatik ekran: | RTP | Arabirim: | RGB |
| Yüzey Parlaklığı: | 400 cd/m2(sirke) | Görüntüleme yönü: | 6 saat |
| PIN numarası: | 50 pin. | Anahat Dim.: | 211,1(G)×126,5(Y)×7,3(D) (mm) |
| Etkin Alan: | 201.8 (H) x 114.5 ((V) (mm) | Yüzey işlemi: | Sert kaplama(3H) |
| Renkleri Göster: | 16,7 milyon | Bağlantı: | ZIF |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | saklama derecesi.: | -30℃ ila +80℃ |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 9 inç güzellik cihazı ekranı,800x480 güzellik cihazı ekranı,RTP Güzellik Cihazı Ekranı |
||

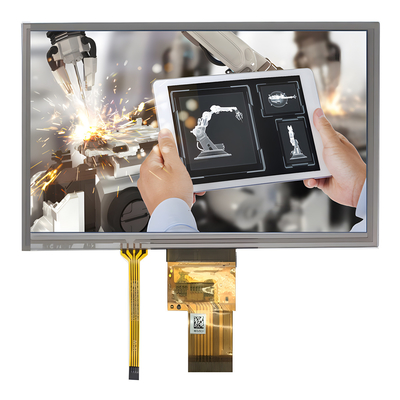

9 inç TFT LCD 800x480 RTP ile Ürün Tanıtımı
SFTO900SH-7170A4T, 800 × 4800 yüksek parlaklıklı TN TFT LCD ekranıdır. Modülün boyutu 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm, etkili alanı 201.8 × 114.5 mm ve çapı 9 inç.Bu TFT modülü TN teknolojisini kullanıyor., tipik bir 4:3 boyut oranı ve geniş bir görüntüleme açısı (70/70/50/70 derece), iyi bir maliyet avantajına sahiptir ve müşterilerin ürünlerinin görsel deneyimini artırır.
Buna ek olarak, SFTO900SH-7170A4T üç ürün özelliği sunar: yüksek parlaklık (1000 cd/m2), yüksek kontrast (800:1) ve anti parlaklık.Bu özellikler karmaşık aydınlatma ortamlarında görüntü görüntülemesini iyileştirir, müşteri ürünlerinin görsel deneyimini çeşitli koşullar altında geliştirmek.
TFT modülü 24 bit RGB arayüzü (konektör Hirose FT12A-50S-0.5H) benimser. 9 inçlik serisi LVDS, MIPI,Müşterinin MCU gereksinimlerine bağlı olarak, enstrümanlarda ve metrelerde, Bueaty cihazlarında, GPS cihazlarında, POS terminallerinde, nakit okuyucularında, tarayıcılarda,ev otomasyonu, konferans görüşmeleri, analiz cihazları, ev aletleri, ev otomasyonu ve güvenlik sistemleri.
Özellikleri
| Ürün | Spesifikasyon |
| LCD boyutu | 9.0 inç ((Diagonal) |
| Sürücü elemanı | a-Si TFT aktif matris |
| Karar | 800 × 3 ((RGB) × 480 |
| Görüntüleme modu | Normalde Beyaz, Yayıcı |
| Nokta mesafesi | 0.0825 ((W) × 0.2327 ((H) mm |
| Etkin alan | 198.000(W) × 111.696 ((H) mm |
| Modül boyutu | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
| Modül boyutu ((RTP ile) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
| Yüzey işlemi | Parlama karşıtı |
| Renk düzenlemesi | RGB şeridi |
| Arayüz | RGB |
| Görünüm yönü ((Grey Inversion) | Saat 6 |
| Arka ışık güç tüketimi | 2.046W ((Tip.) |
| Panel güç tüketimi | 0.360W ((Tip.) |
| Ağırlık | TBD |
9 inç TFT LCD 800x480 RTP ileÇizim
Mutlak Maksimum Reytingler
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
|
| - Min. | - Max. - Hayır. | ||||
|
Güç voltajı |
DVDD | - 0 oldu.3 | 5.0 | V | |
| AVDD | - 0 oldu.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - 12 tane.0 | - İki.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Hareket sıcaklığı Depolama sıcaklığı |
TOP | - 20 | 70 | °C | |
| TST | -30 | 80 | °C | ||
| LED Ters Voltajı | VR | - | 1.2 | V | Her LED Not 2 |
| LED ileri akım | Eğer | - | 25 | mA | Her bir LED |
Mevcut Tüketim
(GND=AVSS=0V)
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
| - Min. | Tipik. | - Max. - Hayır. | ||||
|
Sürücü için akım |
IGH | - | 0.3 | 1 | mA | VGH =17.0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC =3.3V | |
| IAVDD | - | 32 | 50 | mA | AVDD =10.4V | |
Arkaplan ışığı sürüş koşulları
|
|
Simge |
Değerler |
Birim |
||
| - Min. | Tipik. | - Max. - Hayır. | |||
| LED arka ışık için voltaj | VL | 8.4 | 9.3 | 10.2 | V |
| LED arka ışık için akım | İL | 198 | 220 | 242 | mA |
| LED ömrü | - | 40,000 | - | - | Saat. |
Pin Tanımı
| - Hayır, hayır. | Simge | I / O | Görev |
| 1 | VLED | - | LED arka ışık için güç |
| 2 | VLED | - | LED arka ışık için güç |
| 3 | GLED | - | LED arka ışık için zemin |
| 4 | GLED | - | LED arka ışık için zemin |
| 5 | GND | P | Güç zemini |
| 6 | VCOM | Ben... | Ortak voltaj |
| 7 | DVDD | P | Dijital devreler için güç |
| 8 | Mod | Ben... | DE/SYNC modu seçili |
| 9 | DE | Ben... | Veri Girişi Etkinleştir |
| 10 | VS | Ben... | Dikey Senkronizasyon Girişi |
| 11 | HS | Ben... | Yatay Senkronizasyon Girişi |
| 12 - 19 | B7 - B0 | Ben... | Mavi veriler (MSB) |
| 20 - 27 | G7 - G0 | Ben... | Yeşil veriler (MSB) |
| 28 - 35 | R7 | Ben... | Kırmızı veriler (MSB) |
| 36 | GND | P | Güçlü Yer |
| 37 | DCLK | Ben... | Örnek saat |
| 38 | GND | P | Güçlü Yer |
| 39 | L/R | Ben... | Sol / sağ seçimi |
| 40 | U/D | Ben... | Yukarı/aşağı seçimi |
| 41 | VGH | P | Kapı AŞKİ Voltaj |
| 42 | VGL | P | Kapı OFF Voltajı |
| 43 | AVDD | P | Analog devreler için güç |
| 44 | Dönüştür | Ben... | Küresel sıfırlama düğmesi. |
| 45 | NC | - | Bağlantı yok. |
| 46 | VCOM | Ben... | Ortak Voltaj |
| 47 | DITHB | Ben... | Dithering fonksiyonu |
| 48 | GND | P | Güçlü Yer |
| 49 | NC | - | Bağlantı yok. |
| 50 | NC | - | Bağlantı yok. |

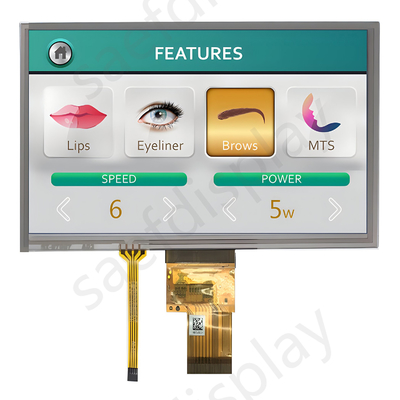

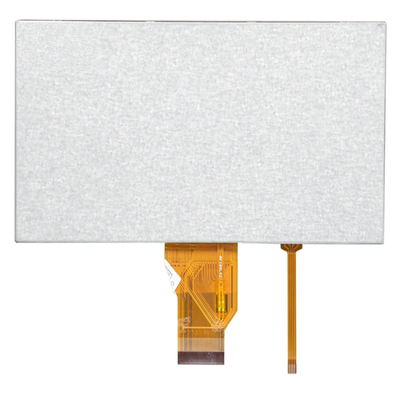

9 inç TFT LCD 800x480 RTP ileResim
Güvenilirlik testi
| Test Ürünü |
Test Durumu
|
Denemeden sonra denetim |
| Yüksek sıcaklıkta çalışma | 86 saat boyunca 85°C |
Test tamamlandıktan sonra, test edilen LCD numuneleri, işlevsel ve görsel incelemeden önce 2-4 saat veya daha uzun süre normal bir iç sıcaklık ve nem ortamına yerleştirilmelidir.Örneklerin aşağıdaki kusurlara sahip olmasına izin verilmez:: 2Her test edilen modül sadece test projelerinden biri için kullanılabilir. |
| Düşük Sıcaklıkta Çalışma | -30°C. 96 saat. | |
| Yüksek sıcaklıkta depolama | 86 saat boyunca 85°C | |
| Düşük Sıcaklıkta Depolama | -30°C. 96 saat. | |
| Yüksek Sıcaklık İşlemi Nem İşlemi | 60°C,% 90RH 72 saat | |
| Isı Şoku | -10°C (yaklaşık 30 dakika) ~+25°C (yaklaşık 5 dakika) ~+60°C (yaklaşık 30 dakika) 10 döngü boyunca | |
| titreşim testi (çalışma yok) |
Sıklık: 10~55Hz Amplituda:1.0 mm süpürme süresi: 11 dakika Test süresi: X, Y, Z'nin her yönü için 6 döngü |
|
| Statik elektrik testi | Dokunma ±4KV, hava dokunuşu ±8KV |
