Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7 inç LVDS TFT LCD | dokunmatik ekran: | Olmadan |
|---|---|---|---|
| Karar: | 1024*600 | kapak camı: | ODM |
| Arabirim: | LVDS | Yüzey Parlaklığı: | 1000 cd/m2 |
| Çalışma sıcaklığı.: | -30 ila +80℃ | saklama derecesi.: | -30 ila +85°C |
| LED Ömrü: | 40.000 saat | Pim Numarası: | 20 PIN |
| Kontrol Paneli: | İle birlikte | Görüntüleme yönü: | Tüm Görüş Açıları |
| Vurgulamak: | 7 inç endüstriyel TFT ekranı,1000 nit endüstriyel TFT ekranı |
||
7 "LVDS TFT LCD 20 pin Ürün Tanıtımı
Model numarası. :SFTO700SH-7168A10-N
SFTO700SH-7168A10-N modeli, 1024x600 nokta çözünürlüğünü destekleyen 7 inçlik LVDS arayüzü (Alç Voltaj Diferansiyel Sinyalleri) renkli aktif matris TFT LCD ekranıdır.Bu endüstriyel kalite TFT ekranı IPS tipi ve yüksek parlaklık (1000 nit) LCD ekran modülüdürModül, piyasadaki en popüler tekniklerden biri olan IPS paneli sayesinde geniş görüş açısına sahiptir. Modülün boyutu 165 ((H) × 100 ((V) × 5.7 ((D) mm; Etkili alanı 154.2144 ((H) ×85.92(V) mm. Bu TFT monitörü LVDS arayüzünü destekler. Parlama karşıtı ekran yüzeylerinin yardımıyla ekran ışığı yansıtmaz ve güneş ışığı altında daha iyi görüntü kalitesini korur,Dışarıda uygulanabilir.
Güç voltajı 3.0V ila 3.6V arasında değişir; tipik değer 3.3V'dir. -30 ila +80°C sıcaklık aralığında çalışır, depolama sıcaklığı -30 ila +85°C arasında değişir.
Genel Özellikler
|
- Hayır, hayır. |
Ürün | Spesifikasyon | Birim |
| 1 | Panel Boyutu | 7 | inç |
| 2 | Piksel sayısı | 1024 × 3 ((RGB) × 600 | piksel |
| 3 | Etkin Alan | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | Pixel Pitch | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | Çizelge Boyutu | 165 ((H) × 100 ((V) × 5.7 ((D) | mm |
| 6 | Piksel düzenlemesi | RGB - şerit | - |
| 7 | Ekran Kipi | Normalde Siyah olan IPS | - |
| 8 | Görme Yönü | TÜM Görünüm Yönü | - |
| 9 | Renk Göster | 16.7M | - |
| 10 | Arayüz | LVDS | - |
| 11 | Arka ışık | Beyaz LED | - |
| 12 | Parlaklık | 1000 | cd/m2 |
| 13 | Sürücü IC | - | - |
| 14 | Çalışma sıcaklığı | -30~80 | oC |
| 15 | Depolama sıcaklığı | -30 ~ 85 | oC |
| 16 | Ağırlık | 116 ((Tip.) | g |
IPS TFT LCD 7 "LVDS 1000nits 1024x600 nokta ÜrünÇizim
Pin Tanımı
|
Pin - Hayır, hayır. |
Simge | İ/Ç | Görev |
| 1 | VDD | P | Güç kaynağı VDDIN=3.3V |
| 2 | VDD | P | Güç kaynağı VDDIN=3.3V |
| 3 | LED_EN | Ben... | Güç kaynağı VDDIN ((3.3 ~ 5.0V) |
| 4 | GND | P | Toprak |
| 5 | RXIN0N | Ben... | 0-LVDS diferansiyel verileri |
| 6 | RXIN0P | Ben... | 0+LVDS diferansiyel verileri |
| 7 | GND | P | Toprak |
| 8 | RXIN1N | Ben... | 1-LVDS fark verileri |
| 9 | RXIN1P | Ben... | 1+LVDS diferansiyel verileri |
| 10 | GND | P | Toprak |
| 11 | RXIN2N | Ben... | 2-LVDS diferansiyel veri |
| 12 | RXIN2P | Ben... | 2+LVDS diferansiyel verileri |
| 13 | GND | P | Toprak |
| 14 | RX_CLKN | Ben... | -LVDS diferansiyel saat girişi |
| 15 | RX_CLKP | Ben... | +LVDS diferansiyel saat girişi |
| 16 | GND | P | Toprak |
| 17 | RXIN3N | Ben... | 3-LVDS diferansiyel saat girişi |
| 18 | RXIN3P | Ben... | 3+LVDS diferansiyel saat girişi |
| 19 | PWM | Ben... | Arka ışık parlaklığı: 0.7V ile 1.4V arasında DC voltaj sinyali uygulanır |
| 20 | VLED | P | Güç kaynağı VLED=5~12V ((Tip.) |
Tipik Çalışma Koşulları
| Ürün | Simge | Değerler | Birim | |||
| - Min. | Tipik. | - Max. - Hayır. | ||||
| Dijital Güçlendirme Voltajı | VDD | 3 | 3.3 | 3.6 | V | |
| LED için güç kaynağı | VLED | 4.8 | 5 | 12 | V | |
| Güç IC voltaj sağlar | AVEE | -6 | - 5 | - Dört.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| Sürücü IC içten voltaj sağlar | VGH | 9 | - | 20 | V | |
| VGL | - 20 | - | -9 | V | ||
| Giriş sinyali voltajı | Düşük seviyede | VIL | 0 | - | 0.3*VDD | V |
| Yüksek Seviye | HIV | 0.7*VDD | - | VDD | V | |
Arka ışık özellikleri
| Ürün | Simge | Değerler | Birim | Not: | ||
| - Min. | Tipik. | - Max. - Hayır. | ||||
| İleri voltaj | VF | 19.6 | 21 | 23.1 | V | |
| İleri akım | Eğer | 55 | 60 | 65 | mA | IF=20mA/1-çip |
| PWM Sinyal Voltajı | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| Çıkış PWM frekansı | PWM_f | - | 200 | 20 bin. | Hz | - |
| LED etkinleştir Voltaj | EN_h | 2.6 | 3.3 | 3.6 | V | - |
| D_l | 0 | - | 0.4 | - | ||
Optik Özellikler
| Ürün | Simge | Durum | Değerler | Birim | |||
| - Min. | Tipik. | - Max. - Hayır. | |||||
| ViEwing açısı | Sen... | CR≥10 | - | 85 | - | derecesi | |
| ΘD | - | 85 | - | ||||
| İL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Yanıt süresi | TON+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Normal. | |||||||
| izleme | |||||||
| açı | |||||||
| Kontrast oranı | CR | 400 | 500 | - | - | ||
| Parlaklık | L | 1000 | - | cd/m2 | |||
| Parlaklık eşitliği | YU | 70 | 75 | - | % | ||
| Renk kromatizimi (CIE1931) | Beyaz | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Kırmızı | RX | - | - | - | |||
| RY | - | - | - | ||||
| Yeşil | GX | - | - | - | |||
| GY | - | - | - | ||||
| Mavi | BX | - | - | - | |||
| Yukarıda. | - | - | - | ||||

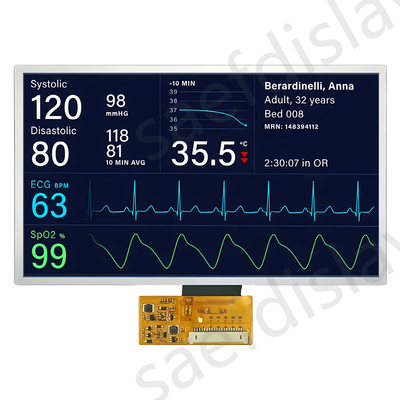

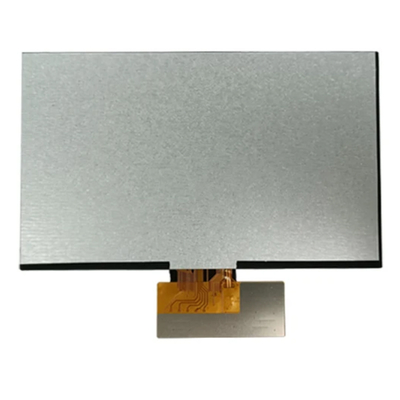

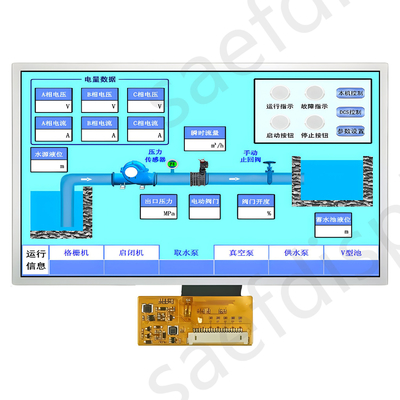

IPS TFT LCD 7 "LVDS 1000nits 1024x600 noktalar Ürün IMage
