Ürün ayrıntıları:
|
| Ürün: | 6.2 inç RGB TFT | Karar: | 1024x600 Piksel |
|---|---|---|---|
| Model NO.: | SFTO620BH-7180AN | Yüzey Parlaklığı: | 1000 cd/m2 (nits) |
| dokunmatik ekran: | Olmadan | Görüntüleme yönü: | IPS, tam görüş açısı |
| PIN numarası: | 50 PIN | Bağlantı: | ZIF |
| Arabirim: | RGB 24 bit | LED Ömrü: | 40.000 saat |
| Anahat boyutu: | 143,37(G)×87,13(Y)×2,56(Y) (mm) | Tepe:: | -30°C ila +80°C |
| Etkin Alan: | 137,47(G) x 77,23(Y) (mm) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1000 nit endüstriyel TFT ekranı,Endüstriyel RGB TFT Ekranı,6.2 inç endüstriyel TFT ekranı |
||
** Veritabanı İndir **
6.2 Inch 1024*600 IPS TFT LCD RGB Arayüzü Ürün Tanıtımı
RGB arayüzü geleneksel paralel bir arayüzdür. Kırmızı, yeşil ve mavi renk kanallarının sinyalleri ayrı ayrı aktarır.ve bu üç kanalın sinyallerini sentezleyerek görüntüyü gösterir. RGB arayüzü, istikrarlı sinyal iletimi ve doğru renk üretimi özelliklerine sahiptir. Endüstriyel tasarım gibi yüksek renk gereksinimleri olan uygulamalar için uygundur,Reklam ekranıRGB arayüzünün maliyeti nispeten düşüktür ve daha fazla kontrol sinyali sağlayabilen ve çeşitli kontrol cihazlarıyla bağlantıyı kolaylaştırabilen birçok sinyal hattı vardır.
Bu model SFTO620BH-7180AN, 6.2 inçlik çapraz RGB arayüz ekranı, 1024 * 600 nokta matrisi ve IPS teknolojisine sahiptir.Kullanıcıların farklı açılardan mükemmel bir görsel deneyim yaşamasına izin vermekÇalışma voltajı sadece 3V-3.6V, tipik bir voltajı 3.3V ve yüzey parlaklığı 1000nits.Kullanıcılar insan-bilgisayar etkileşim etkisini artırmak için ekran ekranına RTP veya CTP ekleyebilir.
|
Özellikleri
|
Boyut | 6.2 inç |
| Karar | 1024 ((uzak) * 600 (( dikey) | |
| Arayüz | 24 bit RGB | |
| Bağlantı tipi | Bağlantı | |
| Renk Derinliği | 16.7M | |
| Teknoloji türü | a-Si | |
| Piksel mesafesi (mm) | 0.13425x0.12872 | |
| Piksel Yapılandırması | RGB Dikey Çizgi | |
| Ekran Kipi | Normalde siyah. | |
| LCD Sürücü IC | - | |
| Görme Yönü | IPS, tüm bakış açıları | |
| Gri ölçekli ters yön | Hepsi | |
|
Mekanik
|
LCM (W x H x D) (mm) | 143.37 çarpı 87.13 çarpı 2.56 |
| Etkin Alan ((mm) | 137.472 x 77.232 | |
| TSP ile / TSP olmadan | TSP olmadan | |
| Ağırlık (g) | TBD | |
| LED numaraları | 20LED |
6.2 Inch 1024*600 IPS TFT LCD RGB Arayüz Ürün Çizimi
Arayüz Pin Açıklaması
| Pin. Hayır. | Simge | Görev |
| 1,2 | VLED+ | LED arka aydınlatma gücü (Anod) |
| 3,4 | VLED- | LED arka aydınlatma gücü (katod) |
| 5 | GND | Güç zemini |
| 6 | NC | Bağlantı yok |
| 7 | DVDD | Dijital Güç |
| 8 | NC | Bağlantı yok |
| 9: | DE | Veri etkinleştirme sinyali. |
| 10 | VSD | Dikey senkronizasyon girişi. |
| 11 | HSD | Yatay senkronizasyon girişi. |
| 12-19 | B7-R0 | Mavi Veriler |
| 20-27 | G7-G0 | Yeşil Veriler |
| 28-35 | R7-R0 | Kırmızı Veriler |
| 36 | GND | Toprak |
| 37 | DCLK | Sıfırlama sinyali |
| 38 | GND | Ekran açık/kapalı |
| 39 | SHLR | Sol veya Sağ Ekran Kontrolü |
| 40 | UPDN | Yukarı / Aşağı Ekran Kontrolü |
| 41 | NC | Bağlantı yok |
| 42 | NC | Bağlantı yok |
| 43 | VPP | OTP Gücü ((+7.8V) |
| 44 | RSTB | Küresel sıfırlama düğmesi. Sıfırlama durumuna girmek için aktif düşük. OTP sıfırlama Dayanıklılık için bir RC sıfırlama devresine bağlanmayı öneriyor. Normalde yüksek çek. (R = 10KΩ, C = 1μF) |
| 45 | SCL | OTP Seri saat girişi |
| 46 | NC | Bağlantı yok |
| 47 | NC | Bağlantı yok |
| 48 | GND | Güç zemini |
| 49 | SDA | OTP Seri veri girişi |
| 50 | CS | OTP Çip seç pin |
Mutlak Maksimum Reytingler
| Ürün | Simge | MIN | Max | Birim |
| Güçlendirme Voltajı | VDD | - 0 oldu.3 | 5.0 | V |
| Giriş sinyali voltajı | Vin | - 0 oldu.3 | VDD+0.3 | V |
| Mantıksal Çıkış Voltajı | VOUT | - 0 oldu.3 | VDD+0.3 | V |
| Çalışma sıcaklığı | TOPR | -30 | 80 | °C |
| Depolama sıcaklığı | TSTG | -30 | 80 | °C |
Araba Yönlendirme Arkaplan Işığı
| Ürün | Simge | MIN | TYP | Max | Birim |
| LED akımı | Eğer | - | 100 | - | mA |
| Güç tüketimi | - | - | mW | ||
| LED Voltajı | VF | - | 24 | - | V |
| LED ömrü | WBL | 25000 | - | Saat. |
Optik özellikleri
| Parçalar | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim | |
|
Görme açıları |
θT |
Merkezi CR≥10 |
- | 80 | - |
Derece. |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| Kontrast oranı | CR | Θ = 0 | 800 | 1000 | - | - | |
| Yanıt Zamanı | TON | 25.C | - | 30 | 35 | ms | |
| TOFF | - | - | - | ||||
|
Renklilik |
Beyaz | XW |
Arka ışık açık. |
- | 0.309 | - | - |
| YW. | - | 0.347 | - | - | |||
| Kırmızı | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| Yeşil | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| Mavi | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| Tekdüzelik | U | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| Parlaklık |
L |
800 | 900 | 1100 | |||

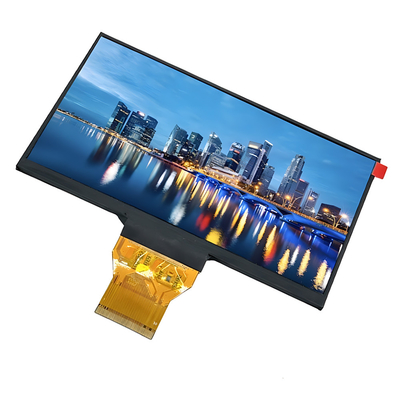

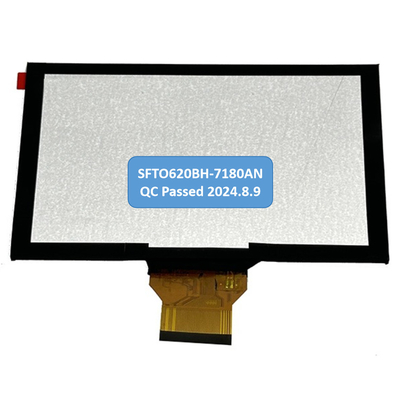

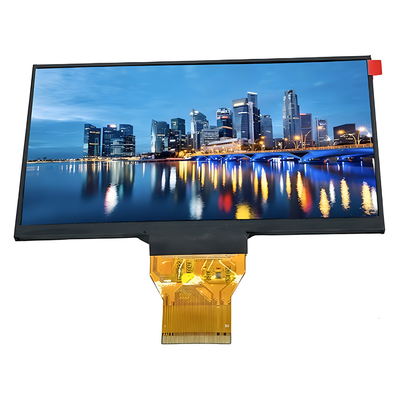

6.2 Inch 1024*600 IPS TFT LCD RGB Arayüzü Ürün Görüntüsü
Çevre / Güvenilirlik Testleri
| - Hayır. | Test Ürünü | Durum | Yorumlar |
|
1 |
Yüksek sıcaklıkta çalışma |
Ts= +80°C, 240 saat |
Not 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Düşük Sıcaklıkta Çalışma | Ta = -30 ° C, 240 saat | Not 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Yüksek sıcaklıkta depolama | Ta= +80°C, 240 saat | IEC60068-2-2 GB2423. 2-89 |
| 4 | Düşük Sıcaklıkta Depolama | Ta = -30 ° C, 240 saat | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Yüksek Sıcaklık ve Nemli Depolama | Ta= +60°C,% 90 RH maksimum, 160 saat |
IEC60068-2-3 GB/T2423.3-2006 |
|
6 |
Termal şok (işlemem) |
-30°C 30 dakika ~ +80°C 30 dakika Değişim süresi: 5 dakika, 30 döngü |
Soğuktan başla. sıcaklık, son olarak Yüksek sıcaklık IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatik boşaltma (işlem) |
C=150pF, R=330 Ω, 5 puan/panel Hava:±8KV, 5 kez; Temas: ±4KV, 5 zaman; (çevre: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
titreşim (İşlemsiz) |
Frekans aralığı: 10~55Hz, Vuruş: 1.mm tarama: 10Hz~55Hz~10Hz X.Y.Z. her yönü için 2 saat. (paketin durumu) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Şok (işlememesi) |
60G 6ms, ± X, ± Y, ± Z Her yön için 3 kez |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Paket düşme testi |
Yüksekliği: 80 cm, 1 köşesi, 3 kenarı, 6 yüzey |
IEC60068-2-32 GB/T2423.8-1995 |
