Ürün ayrıntıları:
|
| Anahtar kelimeler: | 11,9 inç Çubuk TFT | Karar: | 1480x320 |
|---|---|---|---|
| Arabirim: | MIPI | Sürücü IC: | FL7705 |
| Yüzey Parlaklığı: | Minimum 800 cd/m2 | dokunmatik ekran: | Hayır |
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO14000:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 16.7M Renkli Endüstriyel TFT LCD Ekranı,800 Nits Endüstriyel TFT LCD Ekranı |
||
Veri Sayfası İndir
SFTO1190GX-7161AN Spesifikasyon.pdf
Bu madde hakkında.SFTO1190GX-7161AN
Ekran özellikleri
Boyutu: 11.9 inç
16.7M renk derinliği
Çözüm: 320 × 1480
Parlaklık: 800cd/m2 (Min)
Kontrast: 900
Renk gamı kapsamı: % 65
Elektromanyetik müdahale karşıtı
Düşük radyasyon, düşük güç tüketimi, yüksek istikrar
Uygulama senaryoları
Endüstriyel kontrol
Enerji endüstrisi
Otomobil üretimi
Açıklama
11.9 inç endüstriyel TFT LCD ekranı 1480 x 320 piksel çözünürlükte ve 16.7 milyon renk desteği, görsel netliğin ve dayanıklılığın gerekli olduğu çeşitli endüstriyel ve ticari uygulamalar için tasarlanmış yüksek performanslı bir ekran çözümüdürBu ürünün detaylı bir açıklaması:
1- Görüntüleme Özellikleri:
- Boyutu: 11.9 inç, geniş bir uygulama yelpazesi için önemli bir ekran alanı sunar.
- Çözünürlük: 1480 x 320 piksel, net görüntü ve metin gösterimi sağlar, detaylı görsel çıkış gerektiren uygulamalar için uygundur.
2Renk kapasitesi:
- 16.7 milyon rengi destekler, bu da canlı ve gerçekçi bir görüntü üretimine izin veren tüm RGB renk aralığına yakın.
3Parlaklık:
- 800 nit parlaklık seviyesine sahip olan ekran, parlak ortamlarda görüntülenebilir, bu da onu yüksek çevre ışığı olan endüstriyel ortamlarda kullanmak için idealdir.
4Kontrast oranı:
- Bu 11.9 inçlik endüstriyel TFT LCD'ler tipik olarak yüksek kontrast oranları 900 sunar, net ve okunur görüntüler için derin siyahlar ve parlak beyazlar sağlar.
5Görme açıları:
- Endüstriyel TFT LCD'ler genellikle çoklu perspektiflerden tutarlı renk ve parlaklık sağlayan geniş görüntüleme açılarına sahiptir.
6. Arayüz türleri:
- Ekran MIPI arayüzünü destekliyor.
7İşlem ortamı:
- Endüstriyel kullanım için tasarlanan 11.9 inç ekran, -20C'den 70C'ye kadar geniş bir sıcaklık aralığında çalışabilir ve zor koşullarda güvenilir bir performans sağlar.
8Dayanıklılık:
- Sürekli çalışmanın zorluklarına dayanacak şekilde inşa edilmiş, zorlu ortamlarda 7/24 kullanım için uygun.
9Uygulamalar:
- Endüstriyel otomasyon, kontrol panelleri, tıbbi ekipman, dijital işaretleme, ulaşım merkezleri için mükemmel.Yüksek düzeyde görsel detay ve dayanıklılık gerektiren güvenlik izleme sistemleri.
10Özelliklendirme Hizmetleri:
- Özel arayüz gereksinimleri veya ek işlevsel özellikler gibi özel müşteri ihtiyaçlarını karşılamak için özelleştirme seçenekleri mevcut olabilir.
Bu 11.9 inçlik endüstriyel TFT LCD ekranı yüksek çözünürlük isteyen uygulamalar için mükemmel bir seçimdir.endüstriyel ortamların zorluklarına dayanabilecek dayanıklılıklı yüksek parlaklıklı ekranlar.
Özellikleri
| - Hayır, hayır. | Ürün | Spesifikasyon | Birim |
| 1 | Panel Boyutu | 11.88 ¢ | inç |
| 2 | Piksel sayısı | 320 ((H) × 1480 ((V) | piksel |
| 3 | Etkin Alan | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Pixel Pitch | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | Çizelge Boyutu | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Renk Sayısı | 16.7M | - |
| 7 | Ekran Kipi | Normalde siyah olan şanzıman modu | - |
| 8 | Görme Yönü | Tam görüntüleme | - |
| 9 | Görüntüleme Biçimi | RGB dikey şeridi | - |
| 10 | Yüzey Tedavisi | Parlama | - |
| 11 | Arayüz | MIPI | - |
| 12 | Arka ışık | Beyaz LED | - |
| 13 | Çalışma sıcaklığı | -20 ~ 70 | °C |
| 14 | Depolama sıcaklığı | -30~80 | °C |
| 15 | Ağırlık | 120 | g |
Mekanik çizim
Pin Açıklaması
| - Hayır, hayır. | Simge | Görev | Not: |
| 1 | GND | Toprak | |
| 2 | D0P | Pozitif MIPI diferansiyel veri girişi | |
| 3 | D0N | Negatif MIPI diferansiyel veri girişi | |
| 4 | GND | Toprak | |
| 5 | D1P | Pozitif MIPI diferansiyel veri girişi | |
| 6 | D1N | Negatif MIPI diferansiyel veri girişi | |
| 7 | GND | Toprak | |
| 8 | CLKP | Pozitif MIPI diferansiyel saat girişi | |
| 9 | CLKN | MIPI diferansiyel saat girişleri | |
| 10 | GND | Toprak | |
| 11 | D2P | Pozitif MIPI diferansiyel veri girişi | |
| 12 | D2N | Negatif MIPI diferansiyel veri girişi | |
| 13 | GND | Toprak | |
| 14 | D3P | Pozitif MIPI diferansiyel veri girişi | |
| 15 | D3N | Negatif MIPI diferansiyel veri girişi | |
| 16 | GND | Toprak | |
| 17 | IOVCGCN1D.8V-3.3V | ||
| 18 | IOVCC1.8V-3.3V | Analog güç için bir güç kaynağı. | |
| 19 | |||
| 20 | NC | Bağlantı yok. | |
| 21 | NC | Bağlantı yok. | |
| 22 | NC | Bağlantı yok. | |
| 23 | NC | Bağlantı yok. | |
| 24 | RSTB | Pinini sıfırla. | |
| 25 | STBYB | Bekleme modunun kontrolü. | |
| 26 | NC | Bağlantı yok. | |
| 27 | GND | Toprak | |
| 28 | K | LED Katod | |
| 29 | K | ||
| 30 | GND | Toprak | |
| 31 | NC | Bağlantı yok. | |
| 32 | GND | Toprak | |
| 33 | GND | Toprak | |
| 34 | NC | Bağlantı yok. | |
| 35 | A | LED Anod | |
| 36 | A | ||
| 37 | GND | Toprak | |
| 38 | VDD ((3.3V) | Analog güç için bir güç kaynağı. | |
| 39 | VDD ((3.3V) | ||
| 40 | NC | Bağlantı yok. |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değerler | Birim | |
| - Min. | - Max. - Hayır. | |||
| Dijital Güçlendirme Voltajı | VCI | - 0 oldu.3 | 4.0 | V |
| Dijital Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.0 | V |
Çalışma koşulları
| Ürün | Simge | Değerler | Birim | ||
| - Min. | Tipik. | - Max. - Hayır. | |||
| Dijital Güçlendirme Voltajı | VDD | 3.0 | 3.3 | 3.6 | V |
| Dijital Güçlendirme Voltajı | IOVCC | 1.6 | - | 3.6 | V |
| Mantıksal Giriş Voltajı | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

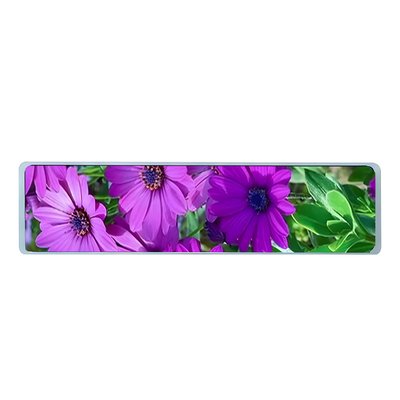

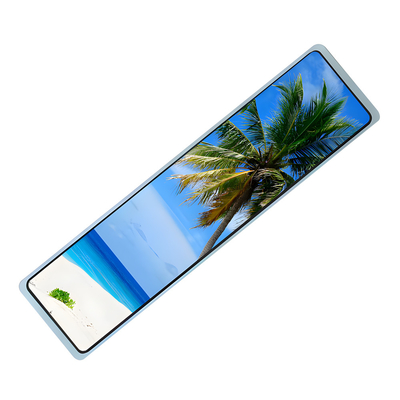

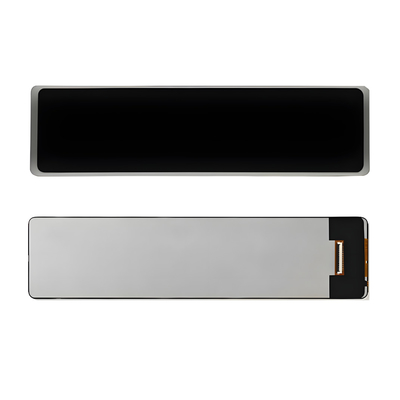

Ürün Görüntüsü
