Ürün ayrıntıları:
|
| Anahtar kelimeler: | 8 inç TFT LCD | Karar: | 1920*1200 |
|---|---|---|---|
| Arabirim: | LVDS | Pimler: | 45 pim |
| dokunmatik ekran: | Mevcut / Opsiyonel | Yüzey Parlaklığı: | 1200 cd/m2 (sirke) |
| LED Ömrü: | 40.000 saat | Görüntüleme yönü: | Tüm Görüş Açıları |
| Bağlantı: | Bağlantı tipi | Çalışma sıcaklığı.: | –30°C ile +85°C arası |

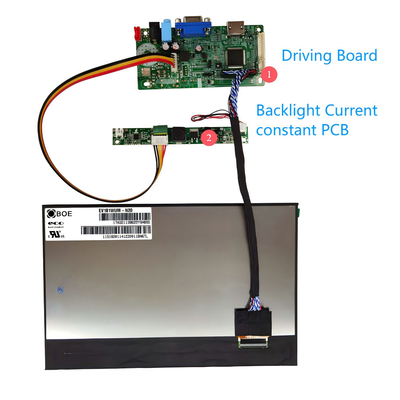

| Sürüş Tahtası: | Mevcut / Opsiyonel | LED Akım Sabiti: | Mevcut / Opsiyonel |
| uyma: | REACH ve RoHS Uyumlu | Sertifika: | ISO9001:2015 / ISO14000:2015 |
| Vurgulamak: | Otomobil sınıfı TFT dokunmatik ekran,Yüksek çözünürlüklü TFT dokunmatik ekran,8 inçlik TFT LCD IPS Ekranı |
||
Veri Sayfası İndir
SFTO800BD-7218AN Spesifikasyon.pdf
Bu madde hakkında.SFTO800BD-7218AN
Otomobil Sınıfı 8 Inch TFT LCD IPS Ekranı SFTO800BD-7218AN, otomotiv endüstrisinde yüksek çözünürlüklü görsel teknoloji için yeni bir standart belirliyor.Kristal berrak görüntüler ve canlı renkler sunmak için tasarlanmıştır, bu ekran, araç içi bilgi eğlence sistemleri, navigasyon ekranları, gösterge paneli enstrümantasyonu ve daha fazlası dahil olmak üzere çeşitli uygulamalar için idealdir.Full HD çözünürlüğü ve gelişmiş IPS teknolojisiyleFarklı ışık koşullarında olağanüstü bir görüntüleme deneyimi sağlar.
Yüksek çözünürlüklü FHD Ekran: 1920 x 1200 piksel (16:10) tam HD çözünürlük sunan bu ekran, grafiklerin ve metnin netliğini artırarak keskin ve ayrıntılı görüntüler sağlar.
IPS Teknolojisi: In-Plane Switching (IPS) teknolojisi, daha geniş görüntüleme açılarını (178 dereceye kadar) ve daha iyi renk üretimini teşvik eder.Yolcuların ve sürücülerin herhangi bir açıdan tutarlı ve doğru renkleri deneyimlemelerine izin verir.
Otomotiv Derecesi Uyum: Sıkı otomotiv standartlarını karşılamak için inşa edilen bu ekran, aşırı sıcaklıklar, titreşimler,ve nem.
Dokunmatik Ekran Arayüzü: USB-arayüz kapasitif dokunmatik teknoloji, kullanıcıların menülerde gezinmelerini, uygulamaları kontrol etmelerini ve sistemle sezgisel olarak etkileşime geçmelerini sağlayan sorunsuz etkileşime izin verir.
Yüksek Parlaklık ve Kontrast: Yüksek parlaklık seviyelerine (1200 nit'e kadar) sahip olan ekran, doğrudan güneş ışığında oldukça görünür kalır ve tüm gün sürüş koşulları için uygundur.Geliştirilmiş kontrast oranı, daha sürükleyici bir deneyim için daha koyu siyahlar ve daha parlak beyazlar sağlar.
Düşük Güç Tüketimi: Enerji verimliliğini göz önünde bulundurarak tasarlanan bu ekran, yüksek performans sunarken daha az güç tüketir.Elektrikli ve hibrit araçlarda düşük pil tüketimine katkıda bulunmak.
Kesintisiz Entegrasyon: 8 inçlik ekranın kompakt tasarımı, eskileri esnek montaj ve bağlantı seçenekleriyle mevcut otomobil gösterge panellerine ve sistemlerine kolay bir şekilde entegre edilmesini sağlar.
Uzun ömürlülük ve güvenilirlik: Ekranımız, aracın tüm ömrü boyunca işlevsel kalmasını sağlayan, sürekli kullanımın 50.000 saatinden fazla bir ömrüyle dayanıklı olarak tasarlanmıştır.
Otomobil Sınıfı 8 Inç TFT LCD IPS EkranıSFTO800BD-7218ANGüvenilir, yüksek çözünürlüklü dokunmatik ekranla araç teknolojilerini geliştirmek isteyen üreticiler ve geliştiriciler için ideal bir seçimdir.,Geniş görüntüleme açıları ve otomotiv uyumluluğu, onu modern otomotiv uygulamaları için seçkin bir çözüm haline getiriyor.Sürdürülebilirliği birleştiren en son teknoloji ile otomotiv ekranlarının geleceğini deneyimleyin, performans ve kullanıcı katılım.
Özellikleri
| Parametreler | Spesifikasyon | Birim | Not: |
| Çizelge Boyutu | 181.7 ((H) × 119.8 ((V) × 5.5 ((T) | mm | KUMUR |
| Etkin Alan | 172.224 ((H) ×107.640 ((V) | mm | Not 1.1 |
| Parlaklık | 1000-1200 | cd/m2 | - |
| Piksel sayısı | 1920 ((H) xRGB×1200 (V) | piksel | - |
| Pixel Pitch | 29.9 ((H) ×3 ×89.7 ((V) | μm | - |
| Piksel Düzenlemesi | RGB Dikey Şerit | - | - |
| Renkleri Göster | 16.7M | - | - |
| Renk aralığı | % 70 (Min.), % 75 (Tip.) | CF @C Light | |
| Ekran Kipi | Normalde siyah. | - | - |
| Görme Yönü | 85/85/85/85 (Tipik) 80/80/80/80 (Min.) | Deg. | CR>=10 |
| Ağırlık | TBD | gram | - |
| Arabirim | 2 portlu LVDS ((8 bit) | - | - |
| IC | FL5893DA | Not 1.2 |
Not 1.1: H: yatay uzunluk, V: dikey uzunluk.
Not 1.2: Bu ürün için uyumlu IC'ler FL5893DA'yı içerir. Lütfen IC üreticisiyle iletişime geçin ve bunlardan birini seçtiğinizde onaylayın.
Mekanik çizim
Pin Açıklaması
| - Hayır, hayır. | Simge | Görev | - Hayır, hayır. | Simge | Görev |
| 1 | VLED- | LED arka ışıklandırma gücü (katod) | 24 | GND | toprak |
| 2 | VLED- | LED arka ışıklandırma gücü (katod) | 25 | OLV2P | LVDS diferansiyel veri girişi pozitif |
| 3 | VLED+ | LED backlighter için güç (Anod) | 26 | OLV2N | LVDS diferansiyel veri girişi |
| 4 | VLED+ | LED backlighter için güç (Anod) | 27 | GND | toprak |
| 5 | NC | Bağlantı yok. | 28 | OLVCLKP | LVDS diferansiyel veri girişi pozitif |
| 6 | GND | toprak | 29 | OLVCLKN | LVDS diferansiyel veri girişi |
| 7 | ELV3P | LVDS diferansiyel veri girişi pozitif | 30 | GND | toprak |
| 8 | ELV3N | LVDS diferansiyel veri girişi | 31 | OLV1P | LVDS diferansiyel veri girişi pozitif |
| 9 | GND | toprak | 32 | OLV1N | LVDS diferansiyel veri girişi |
| 10 | ELV2P | LVDS diferansiyel veri girişi pozitif | 33 | GND | toprak |
| 11 | ELV2N | LVDS diferansiyel veri girişi | 34 | OLV0P | LVDS diferansiyel veri girişi pozitif |
| 12 | GND | toprak | 35 | OLV0N | LVDS diferansiyel veri girişi |
| 13 | ELVCLKP | LVDS diferansiyel veri girişi pozitif | 36 | GND | toprak |
| 14 | ELVCLK N | LVDS diferansiyel veri girişi | 37 | I2C _SDA | I2C için veri girişi/çıkışı ((lütfen bu pinleri açın.) |
| 15 | GND | toprak | 38 | I2C _SCL | I2C için saat sinyali lütfen bu pinleri açın. |
| 16 | ELV1P | LVDS diferansiyel veri girişi pozitif | 39 | VDD_OTP | OTP devresi için güç kaynağı lütfen bu iğneleri açın. |
| 17 | ELV1N | LVDS diferansiyel veri girişi | 40 | EEPEN | Sadece Pin'i test edin (Lütfen bu Pin'leri açın.) |
| 18 | GND | toprak | 41 | VDDIN | Güç kaynağı |
| 19 | ELV0P | LVDS diferansiyel veri girişi pozitif | 42 | VDDIN | Güç kaynağı |
| 20 | ELV0N | LVDS diferansiyel veri girişi | 43 | VDDIN | Güç kaynağı |
| 21 | GND | toprak | 44 | VDDIN | Güç kaynağı |
| 22 | OLV3P | LVDS diferansiyel veri girişi pozitif | 45 | VDDIN | Güç kaynağı |
| 23 | OLV3N | LVDS diferansiyel veri girişi |
Optik Özellikler
| Parametreler | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: | |
|
Görme açısı aralığı |
Yatay |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Not 6.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
Dikey |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| Kontrast oranı | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Not 6.2/6.3 |
||
| Hücre iletimi | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ry | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Gy | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| - Evet. | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy. | 0.318 | 0.338 | 0.358 | |||||
| Renk aralığı | Θ = 0 | 70 | 75 | - | % | |||
| Yanıt Zamanı | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Not 6.5 | |
Güvenilirlik testi parametreleri
| - Hayır. | Parçalar | Koşullar |
| 1 | Yüksek sıcaklıkta depolama testi ((HTS) | 85°C, 240 saat, çalışmıyor. |
| 2 | Düşük sıcaklıkta depolama testi ((LTS) | -30°C, 240 saat, çalışmıyor. |
| 3 | Yüksek sıcaklık çalışma testi ((HTO) | 85°C, 240 saat, çalıştırılabilir |
| 4 | Düşük sıcaklık çalışma testi ((LTO) | -30°C, 240 saat, işlevsel |
| 5 | Termal Nemlik Çalışma testi ((THO) | 60°C/90%RH, 240 saat, çalıştırılabilir |
| 6 | Isı Döngüsü Depolama testi ((TST) | -30~80°C, 100 döngü, 1 saat/döngü, çalışmıyor |
|
7 |
Resim yapıştırma |
5*5 desen, 1 saat 25°C±2°C kontrol desen Gri 127, 3 dakikadan sonra, duvar tamamen temizlenmelidir. |

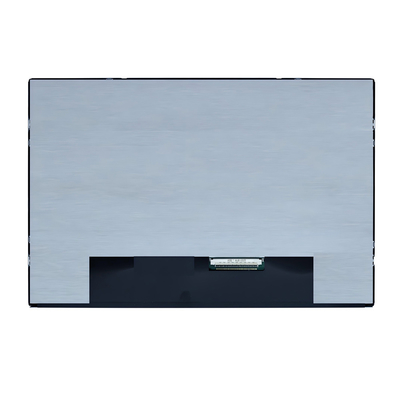

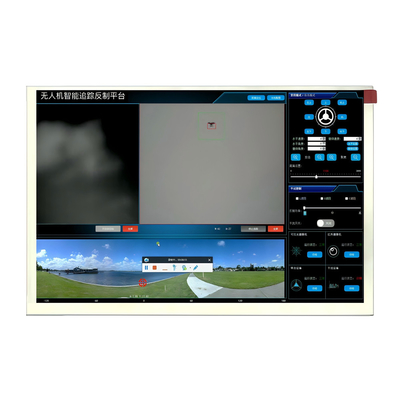

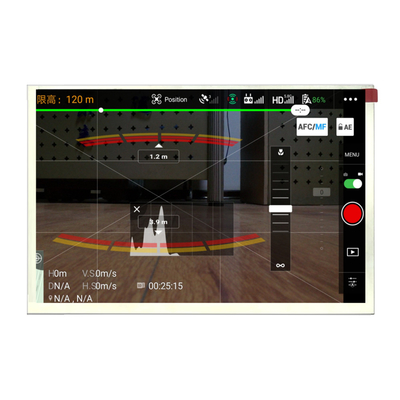

Ürün Görüntüsü
