Ürün ayrıntıları:
|
| Ürün: | 10,1 inç TFT LCD Ekran | Karar: | 800*1280 Piksel |
|---|---|---|---|
| dokunmatik ekran: | CTP'li | Görüntüleme yönü: | IPS Tüm Görme Açıları |
| Arabirim: | MIPI | PIN numarası: | 40 |
| Bağlantı: | Bağlantı | Yüzey Parlaklığı: | 300 cd/m2 (Kustomlaştırılabilir) |
| Sürücü IC: | JD9365DA-H3 | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -20°C ila +70°C | CTP Yapısı: | G + G |
| CTP Sürücüsü: | GT9271 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 10,1 inç TFT LCD Ekran,Otomobil TFT LCD Ekranı |
||
Bu ürün hakkında: SFTO1010YX-7239ACT
Cihazlarınızı çok çeşitli uygulamalar için tasarlanmış çok yönlü ve yüksek performanslı bir çözüm olan 10.1 inçlik TFT LCD ekranıyla yükseltin.Otomobil ekranları, veya etkileşimli kiosklar, bu ekran olağanüstü netlik, dayanıklılık ve işlevsellik sağlar.
Temel Özellikler
Başvurular
Neden bizi seçtiniz?
Güvenilir bir TFT ekran üreticisi olarak, ihtiyaçlarınıza göre tasarlanmış yüksek kaliteli, özelleştirilebilir çözümler sunma konusunda uzmanlaştık.1 inçlik TFT LCD Ekranı, son teknolojiyi uygun fiyatlarla birleştirir, bir sonraki projeniz için ideal bir seçim yapar.
Tüm Serisimizi Keşfet
Endüstriyel ekranlardan IoT çözümlerine kadar, gereksinimlerinizi karşılamak için geniş bir ürün yelpazesi sunuyoruz. Daha fazla bilgi almak için web sitemizi ziyaret edin ve bugün bir teklif isteyin!
Genel Özellikler
| Parametreler | Özellikleri | Birim |
| LCD boyutu | 10.1 | inç |
| LCM Çizelge Boyutu | 143.00(H) X228.6 ((V) X2.6 ((T) | mm |
| Etkin alan | 135.36 ((H) X216.58 ((V) | mm |
| Piksel sayısı | 800RGB ((H) X1280 ((V) | piksel |
| Piksel tonlaması H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| Piksel düzenlemesi | RGB Dikey şerit | Renkler |
| Renkleri göster | 16.7M | |
| Görüntüleme modu | Normalde siyah. | |
| Renk aralığı | Tipik %56, Min. %52 | NTSC |
| Parlaklık | Tip: 300, Min: 250 | cd/m2 |
| LED Q'ty | 32 (4 seri 8 paralel) | |
| Görme açısı (CR 10) | Tip:80/80/80/80 | |
| Kontrast oranı | Tip 1000:1Min 800:1 | |
| Sürücü IC | JD9365DA-H3 | |
| Arayüz | 3/4 şerit MIPI (Özgün 4 şerit) | |
| Modül Ağırlığı | TBD | g |
| Dokunma IC | GT9271 | |
| Dokunma yapısı | G+G |
Çizim
Dokunmatik Ekran Çizimi
Arayüz Pin Açıklaması
| Pin No. | Simge | Görev |
| 1 | NC | Bağlantı yok. |
| 2 | VCC | Güç kaynağı 3.3V |
| 3 | IOVCC | Güç kaynağı 1.65 ~ 3.3V |
| 4 | GND | Toprak |
| 5 | RST(GRB) | LCM Global Reset ((Reset:H=IOVCC) |
| 6 | NC | Bağlantı yok. |
| 7 | GND | Toprak |
| 8 | D0- | MIPI diferansiyel veri girişi (negatif) |
| 9 | D0+ | MIPI diferansiyel veri girişi (pozitif) |
| 10 | GND | Toprak |
| 11 | D1- | MIPI diferansiyel veri girişi (negatif) |
| 12 | D1+ | MIPI diferansiyel veri girişi (pozitif) |
| 13 | GND | Toprak |
| 14 | CLK- | MIPI diferansiyel saat girişi (negatif) |
| 15 | CLK+ | MIPI diferansiyel saat girişi (pozitif) |
| 16 | GND | Toprak |
| 17 | D2- | MIPI diferansiyel veri girişi (negatif) |
| 18 | D2+ | MIPI diferansiyel veri girişi (pozitif) |
| 19 | GND | Toprak |
| 20 | D3- | MIPI diferansiyel veri girişi (negatif) |
| 21 | D3+ | MIPI diferansiyel veri girişi (pozitif) |
| 22 | GND | Toprak |
| 23-24 | NC | Bağlantı yok. |
| 25 | GND | Toprak |
| 26-29 | NC | Bağlantı yok. |
| 30 | GND | Toprak |
| 31 | LEDK | Arka ışık katodu |
| 32 | LEDK | Arka ışık katodu |
| 33-38 | NC | Bağlantı yok. |
| 39 | LEDA | Arka ışık anodu |
| 40 | LEDA | Arka ışık anodu |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değerler | Birim | |
| - Min. | - Max. - Hayır. | |||
|
Güç Voltajı |
IOVCC | - 0 oldu.3 | 3.6 | V |
| VCC | - 0 oldu.3 | 6.0 | V | |
| AVEE | - Hayır. | - Hayır. | V | |
| Giriş sinyali voltajı | VI | - 0 oldu.3 | IOVCC | V |
| Çalışma sıcaklığı | TOP | - 20 | 70 | °C |
| Depolama sıcaklığı | TST | -30 | 80 | °C |
Arka ışık özellikleri
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim |
| LED ileri akım | Eğer | - Hayır. | 180 | 225 | mA |
| Her bir LED dizinin ileri voltajı | VF-string | 11.6 | - Hayır. | 13.6 | Volt |
| LED ömrü |
N/A |
30000 |
40000 |
- Hayır. |
Saat. |
| Ürün | Simge | Durum | Değerler | |||
| - Min. | Tipik. | - Max. - Hayır. | ||||
|
Görme açısı |
Sen... |
CR ̇10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| İL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Yanıt süresi | TON+TOFF |
θ=Φ =0 ° Normal. bakış açısı |
- |
30 | 40 | |
| Kontrast oranı | CR | 800 | 1000 |
- |
||
| Parlaklık | L | 280 | 300 | - | ||
| Parlaklık eşitliği | YU | 75 | 80 | - | ||
|
Renk kromatikliği (CIE1931) |
Beyaz |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Kırmızı |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Yeşil |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Mavi |
BX | 0.137 | ||||
| Yukarıda. | ||||||
| NTSC | % 57 | |||||

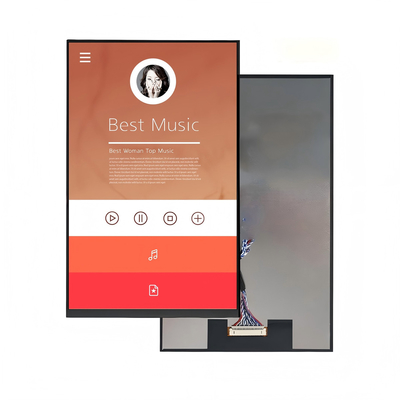

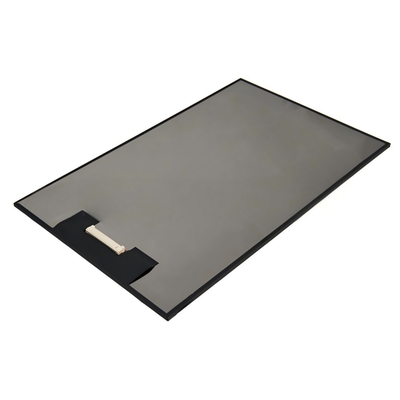

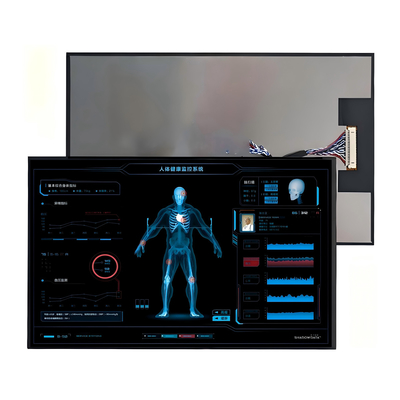

Ürün Fotoğrafı
Çevre / Güvenilirlik Testleri
| - Hayır. | Test Ürünü | Durum | Yorumlar |
| 1 | Yüksek sıcaklıkta çalışma | Ts= +70°C, 240 saat |
Not 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Düşük Sıcaklıkta Çalışma | Ta= -20°C, 240 saat | Not 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Yüksek sıcaklıkta depolama | Ta= +80°C, 240 saat | IEC60068-2-2 GB2423. 2-89 |
| 4 | Düşük Sıcaklıkta Depolama | Ta = -30 ° C, 240 saat | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Yüksek Sıcaklık ve Nemli Depolama | Ta= +60°C,% 90 RH maksimum, 160 saat |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Termal şok (işlemem) | -30°C 30 dakika ~ +80°C 30 dakika Değişim süresi: 5 dakika, 30 döngü |
Soğuktan başla. sıcaklık, son olarak Yüksek sıcaklık IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatik boşaltma (işlem) |
C=150pF, R=330 Ω, 5 puan/panel Hava:±8KV, 5 kez; Temas: ±4KV, 5 zaman; (çevre: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
titreşim (İşlemsiz) |
Frekans aralığı: 10~55Hz, Vuruş: 1.mm tarama: 10Hz~55Hz~10Hz X.Y.Z. her yönü için 2 saat. (paketin durumu) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Şok (işlememesi) |
60G 6ms, ± X, ± Y, ± Z Her yön için 3 kez |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Paket düşme testi |
Yüksekliği: 80 cm, 1 köşesi, 3 kenarı, 6 yüzey |
IEC60068-2-32 GB/T2423.8-1995 |
