Ürün ayrıntıları:
|
| Ekran Tipi: | EDP arayüzü ile endüstriyel TFT LCD | Ekran Boyutu: | 15.6 inç diyagonal |
|---|---|---|---|
| Çözünürlük: | FHD 1920 X 1080 (RGB dikey şerit) | Parlaklık: | 1000 CD/m² (merkez parlaklığı) |
| Çalışma sıcaklığı.: | -20°C ila +70°C | Güç Girişi: | 3.3V DC ±% 10 (Maks. 0.891W) |
| Arayüz: | 30 pimli EDP (I-PEX 20455-030E) | Arka ışık sistemi: | Harici LED sürücü (45.1V tip, 540mA) |
| Renk performansı: | % 69 renk gamı, 16.7m renk (6bit+FRC) | Görüş açısı: | 80 °+ Yatay/Dikey (CR010) |
| Konektörler: | EDP girişi + BL güç çıkışı (MSK24022P10A) | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1000 nitlik TFT LCD ekranı,Güneş Işığında Okunabilir TFT LCD Ekran,Endüstriyel eDP TFT LCD Ekranı |
||
Zorlu Endüstriyel Ortamlar için Yüksek Görünürlüklü Ekran
SFTO1560BD-7246A3N, zorlu koşullarda güvenilirlik için tasarlanmış 15,6" TFT LCD'dir.1000nit parlaklık ve -20°C ila +70°C çalışma sıcaklığı iledoğrudan güneş ışığında veya dondurucu sıcaklıklarda net görünürlük sağlar – fabrika otomasyonu, dış mekan ekipmanları ve tıbbi cihazlar için idealdir.
Temel Endüstriyel Avantajlar
Sağlam Bağlantı: AUX kanal desteği (VESA DisplayPort 1.2 uyumlu) ile eDP arayüzü entegrasyonu basitleştirir.
Akıllı Güç Yönetimi: 50Hz güç tasarrufu modu, işlevsellikten ödün vermeden enerji tüketimini %15 azaltır.
Askeri Sınıf Dayanıklılık: 100 termal şok döngüsü ve 240 saat nem testleri (60°C/90% RH) ile doğrulanmıştır.
Görüntü Tutma Yok: Sinyal kaybı sırasında otomatik siyah video üretimi, ekran bütünlüğünü korur.
Teknik Mükemmellik
Hassas Renk: 6-bit+FRC teknolojisi ile %69 renk gamı ve 16,7M renk.
Titreşimsiz Karartma: Düzgün arka aydınlatma için akım dengeleme ile PWM kontrolü (1-2KHz).
Kolay Entegrasyon: Hot Plug Detect (HPD) ve tersine çevrilebilir güç dizisi desteği.
AB/ABD Pazarları için Sertifikalı
• RoHS 2011/65/EU & REACH Uyumlu
• ISO 9001:2015 Kalite Yönetimi Sertifikalı
• 1 Yıl İşlevsel Garanti
İdealdir:
Özelleştirme İsteği: IP65 sızdırmaz versiyonlar, kapasitif dokunmatik seçenekler veya özel çerçeve tasarımları için sales2@saef.com.cn ile iletişime geçin.
Özellikler
| Öğe | Özellik | Birim |
| Ekran Boyutu | 15,6” diyagonal | |
| Sürücü Elemanı | a-si TFT aktif matris | - |
| Piksel Sayısı | 1920 x R.G.B. x 1080 | piksel |
| Piksel Aralığı | 0,17925 (Y) x 0,17925 (D) | mm |
| Piksel Düzeni | RGB dikey şerit | - |
| Ekran Renkleri | 16,7 m | renk |
| Geçirgen Mod | Normalde Siyah | - |
| Yüzey İşlemi | Sert kaplama (3H), Parlama Önleyici | - |
| Güç Tüketimi | Hücre 0,891W(Maks.) | - |
|
Çalışma Sıcaklığı |
-20°C ila +70°C | °C |
|
Depolama Sıcaklığı |
-30°C ila +80°C | °C |
Dış Boyutlar
![]()
Arayüz Pin Tanımı
| Pin | Sembol | Açıklama |
| 1 | NC | Bağlantı Yok (LCD testi için ayrılmıştır) |
| 2 | H_GND | Yüksek Hızlı Toprak |
| 3 | ML1- | Tamamlayıcı Sinyal-Hat 1 |
| 4 | ML1+ | Gerçek Sinyal-Ana Hat 1 |
| 5 | H_GND | Yüksek Hızlı Toprak |
| 6 | ML0- | Tamamlayıcı Sinyal-Hat 0 |
| 7 | ML0+ | Gerçek Sinyal-Ana Hat 0 |
| 8 | H_GND | Yüksek Hızlı Toprak |
| 9 | AUX+ | Gerçek Sinyal-Yardımcı Kanal |
| 10 | AUX- | Tamamlayıcı Sinyal-Yardımcı Kanal |
| 11 | H_GND | Yüksek Hızlı Toprak |
| 12 | VCCS | Güç Kaynağı +3,3V(tipik) |
| 13 | VCCS | Güç Kaynağı +3,3V(tipik) |
| 14 | NC | Bağlantı Yok (LCD testi için ayrılmıştır) |
| 15 | GND | Toprak |
| 16 | GND | Toprak |
| 17 | HPD | Hot Plug Detect |
| 18 | BL_GND | BL Toprak |
| 19 | BL_GND | BL Toprak |
| 20 | BL_GND | BL Toprak |
| 21 | BL_GND | BL Toprak |
| 22 | LED_EN | LED Dönüştürücünün BL_Enable Sinyali |
| 23 | LED_PWM | LED Dönüştürücünün PWM Karartma Kontrol Sinyali |
| 24 | NC | Bağlantı Yok (LCD testi için ayrılmıştır) |
| 25 | NC | Bağlantı Yok (LCD testi için ayrılmıştır) |
| 26 | LED_VCCS | BL Gücü |
| 27 | LED_VCCS | BL Gücü |
| 28 | LED_VCCS | BL Gücü |
| 29 | LED_VCCS | BL Gücü |
| 30 | NC | Bağlantı Yok (LCD testi için ayrılmıştır) |
Elektriksel Özellik (Açık Hücre)
| Öğe | Sembol | Değer | Birim | |
| Min. | Maks. | |||
| Güç Kaynağı Gerilimi | VCCS | -0,3 | +4,0 | V |
| Mantık Giriş Gerilimi | VIN | -0,3 | VCCS+0,3 | V |
| Dönüştürücü Giriş Gerilimi | LED_VCCS | -0,3 | 26,0 | V |
| Dönüştürücü Kontrol Sinyal Gerilimi | LED_PWM, | -0,3 | 5,0 | V |
| Dönüştürücü Kontrol Sinyal Gerilimi | LED_EN | -0,3 | 5,0 | V |
Elektriksel Karakteristikler
| Parametre | Sembol | Değer | Birim | |||
| Min. | Tip. | Maks. | ||||
| Güç Kaynağı Gerilimi | VCCS | 3,0 | 3,3 | 3,6 | V | |
| Dalgalanma Gerilimi | VRP | - | 50 | 150 | mV | |
| Ani Akım | IRUSH | 0 | - | 1,5 | A | |
|
Güç Kaynağı Akımı |
Mozaik |
lVCCS |
210 | 240 | 270 | mA |
| Siyah | 190 | 220 | 250 | mA | ||
| H 1 hat Şerit | 450 | 550 | 650 | mA | ||
| HPD Çekme Direnci | RHPD | 30K | - | 100K | ohm | |
| HPD | Yüksek Seviye | VHHPD | 2,25 | - | 2,75 | V |
| Düşük Seviye | VLHPD | 0 | - | 0,4 | V | |
LED Dönüştürücü Özelliği
|
Parametre |
Sembol |
Değer |
Birim |
|||
| Min. | Tip. | Maks. | ||||
| Dönüştürücü Giriş Güç Kaynağı Gerilimi | LED_VCCS | 5 | 12 | 21 | V | |
| Dönüştürücü Ani Akımı | ILED_VCCSRUSH | 0 | - | 1,5 | A | |
|
LED_EN Kontrolü Seviye |
Arka Işık Açık | VHLED_EN | 2,2 | - | 5,0 | V |
| Arka Işık Kapalı | VLLED_EN | 0 | - | 0,6 | V | |
| LED_EN Çekme Direnci | RLED_EN | 30K | - | 100K | ohm | |
|
PWM Kontrol Seviyesi |
PWM Yüksek Seviye | VHPWM | 2,2 | - | 5,0 | V |
| PWM Düşük Seviye | VLPWM | 0 | - | 0,6 | V | |
| PWM Çekme Direnci | RPWM | 30K | - | 100K | ohm | |
| PWM Kontrol Görev Oranı | 1 | - | 100 | % | ||
| PWM Kontrol İzin Verilebilir Dalgalanma Gerilimi | VPWM_pp | 0 | - | 100 | mV | |
| PWM Kontrol Frekansı | fPWM | 190 | - | 2K | Hz | |
| LED Güç Akımı | LED_VCCS=Tip | ILED | - | 270 | 300 | mA |
|
Dönüştürücü Çıkışı |
Gerilim | VL | 15 | 31 | V | |
| Her kanalın akımı | - | 18 | 19 | 20 | mA | |
Optik Karakteristikler
| Öğe | Sembol | Durum | Min. | Tip. | Maks. | Birim | |
|
Renk Renkölçüm (CIE 1931) SADECE FOG C-ışığı ile |
Kırmızı | Rx |
θx=0., θY =0. R=G=B=255 Gri tonlama |
Tip - 0,03 |
0,658 |
Tip + 0,03 |
- |
| Ry | 0,328 | ||||||
| Yeşil | Gx | 0,275 | |||||
| Gy | 0,574 | ||||||
| Mavi | Bx | 0,143 | |||||
| By | 0,092 | ||||||
| Beyaz | Wx | 0,314 | |||||
| Wy | 0,361 | ||||||
| Renk gamı | C.G | 64 | 69 | - | % | ||
| Merkez Geçirgenliği | T% | 3,83 | 4,39 | - | % | ||
| Kontrast Oranı | CR | 800 | 1000 | - | - | ||
| Tepki Süresi | TR +TF | θx=0., θY =0. | - | 25 | 30 | ms | |
|
Görüş Açısı |
Yatay |
CR>10 |
80 | - | - |
Derece |
|
| - | 80 | - | - | ||||
| Dikey | y+ | 80 | - | - | |||
| - | 80 | - | - | ||||

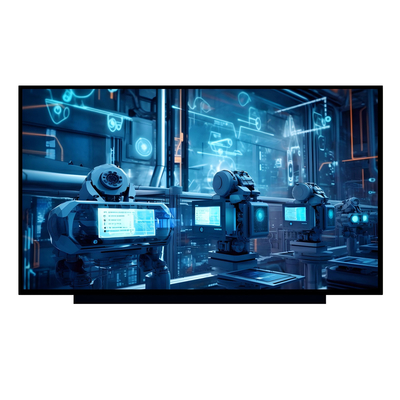

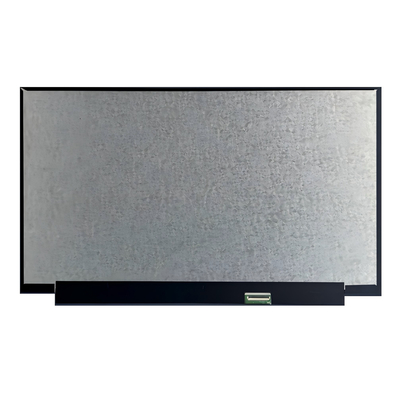

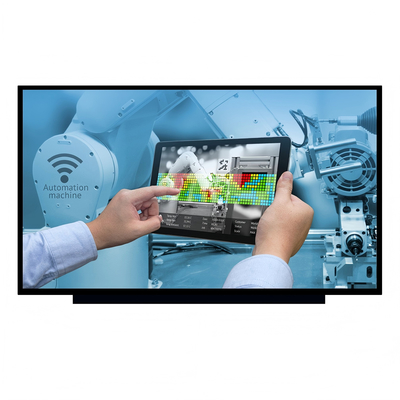

Ürün Resmi
![]()
![]()
