Ürün ayrıntıları:
|
| Model numarası: | Sfto2150rx-7320an | Ekran Boyutu: | 21.5 inç diyagonal (546.1 mm) |
|---|---|---|---|
| Çözünürlük: | 1920 × 1080 piksel (RGB şerit) | Parlaklık: | 500 cd/m² |
| Çalışma sıcaklığı.: | -30°C ila +80°C | Kontrast oranı: | 1000:1 (Tip.) |
| Arayüz: | Çift kanallı LVD (2 piksel/saat) | Güç tüketimi: | 20.96W |
| Yanıt Süresi: | 14ms GTG (Gri-Gray) | Görüntüleme açısı: | 89 ° tüm yönler (cr> 10) |
| Arka ışık: | 50.000 saat | Uygunluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 500 nit Endüstriyel TFT LCD,FHD Endüstriyel TFT LCD,21.5 ¢ Endüstriyel TFT LCD |
||
Ekstrem ortamlar için görevi kritik endüstriyel ekran
BuSFTO2150RX-7320ANEndüstriyel otomasyon, tıbbi görüntüleme ve ulaşım sistemlerinde güvenilirlik standartlarını belirler.Doğrudan güneş ışığı veya düşük sıcaklık koşullarında bile net görüntüler sağlar..
Ana Mühendislik Avantajları
✅ Askeri Kalite Dayanıklılık
Kuzey Kutbu'ndan çöl sıcaklıklarına kadar (-30 °C ~ 80 °C) çalışır
50G mekanik şoklara dayanıklı (IEC 60068-2-27)
240 saat nemli çalışma @50°C/80%RH
✅ Endüstriyel Bağlantı
Çift kanallı LVDS arayüzü (JAE FI-X30H konektörü)
Sadece DE zamanlama modu @74.25MHz
6 bit + Hi-FRC (16.7M renkler)
✅ Sıfır Duraklama Tasarımı
50,000hr LED arka ışıklandırma (7020 çip, 10S6P×2)
< 300mV giriş dalgalanma toleransı
±8kV temas ESD koruması (IEC 61000-4-2)
Endüstriyel Kullanımlar / Endüstriyel Uygulamalar
Wartung & Garantie / Bakım ve Garanti
Lebensdauer: 50.000 Stunden LED-Betrieb (@25°C)
Bildirmeinbrennenverhinderen: Uyku-Modu nach 30 Min Inaktivität
Garanti: 1 Yıl Funktionseratz
ESD-Schutz: IPM-verpackt mit leitfähiger Folie
Kişiselleştirme talebi
İletişimsales2@saef.com.cnIP65 mühürlü versiyonlar, kapasitif dokunma seçenekleri veya özel çerçeve tasarımları için.
Özellikler
| Parçalar | Özellikleri | Birim |
| Etkin Ekran Boyutu | 21.5 | inç |
| Piksel sayısı | 1920 X 1080 | Piksel |
| Ekran Alanı | 476.64 (H) x 268.11 ((V) | mm |
| Bezel Açılışı | 479.84 ((H) x 271.3 ((V) | mm |
| Çizelge Boyutu | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
| Parlaklık, Beyaz | 500 (Merkeze 1 puan,Tip) | cd/m2 |
| Güç kaynağı Giriş Voltajı | 12 (tip) | V |
| Güç kaynağı voltajı | 5.0 (tip) | V |
| Güç tüketimi | Toplam = 20.96 (Tip.) | W |
| Kontrast oranı | 1000:1 | - Hayır. |
| Yanıt süresi | 14 (Tip) (G'den G'ye) | ms |
| Renk sıcaklığı | TBD | K |
| Ağırlık | TBD ((Tip) | Kilogram |
| Çalışma sıcaklığı | -30 ~ 80 | °C |
| Depolama sıcaklığı | -30 ~ 85 | °C |
Optik özellikleri
| Parametreler | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim | ||
|
Görme açısı Aralık |
Yatay |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. | |
| Θ9 | 85 | 89 | - | Deg. | ||||
|
Dikey |
Θ12 | 85 | 89 | - | Deg. | |||
| Θ6 | 85 | 89 | - | Deg. | ||||
| Parlaklık Kontrast oranı | CR |
Θ = 0. (Orta) Normal. İzleme Açı |
450 | 500 | ||||
| Hücre iletimi | Tr | - | 3.55 | - | % | |||
| Beyaz parlaklığın tekdüzeliği | ΔY | 75 | 80 | - | % | |||
|
Reprodüksiyon Renkli |
Beyaz |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| Wy. | 0.299 | 0.329 | 0.359 | - | ||||
|
Kırmızı |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| Ry | 0.320 | 0.350 | 0.380 | - | ||||
|
Yeşil |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| Gy | 0.590 | 0.620 | 0.650 | - | ||||
|
Mavi |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| - Evet. | 0.02 | 0.05 | 0.08 | - | ||||
|
Yanıt Zaman |
GTG | Tg | 14 | 25 | ms | |||
| Çapraz Konuşma | CT |
- |
- |
2.0 | % | |||
Arka ışık özellikleri
| Parametreler | Simge | Değer | Birim | ||
| - Min. | Tipik. | - Max. - Hayır. | |||
| LED Işık Çubuğu Giriş Voltajı Her Giriş Pini | VPIN | 46.5 | 48.5 | 51.5 | V |
| LED Işık Çubuğu Girdi toplam akımı | IPIN | --- | 360 | mA | |
| LED ömrü | LLED | 40000 | 50000 | --- | Saatler. |
| Güç tüketimi | PBL | 17.46 | W | ||
Dış Boyutlar
![]()
Arayüz Pin Tanımı
| Pİçinde Hayır | Simge | Görev |
| 1 | RXO0- | Negatif Pixel 0 iletim verileri (ODD) |
| 2 | RXO0+ | Pozitif Pixel 0 iletim verileri (ODD) |
| 3 | RXO1- | Pixel 1'in negatif iletim verileri (ODD) |
| 4 | RXO1+ | Pozitif Pixel 1'in iletim verileri (ODD) |
| 5 | RXO2- | Pixel 2'nin (ODD) olumsuz iletim verileri |
| 6 | RXO2+ | Pozitif Pixel 2 iletim verileri (ODD) |
| 7 | GND | Güçlü Yer |
| 8 | RXOC- | Negatif iletim saati (ODD) |
| 9 | RXOC+ | Pozitif iletim saati (ODD) |
| 10 | RXO3- | Pixel 3'ün (ODD) negatif iletim verileri |
| 11 | RXO3+ | Pozitif Pixel 3 (ODD) iletim verileri |
| 12 | RXE0- | Pixel 0'nun negatif iletim verileri (EVEN) |
| 13 | RXE0+ | Pozitif Pixel 0 iletim verileri (EVEN) |
| 14 | GND | Güçlü Yer |
| 15 | RXE1- | Pixel 1'in negatif iletim verileri (EVEN) |
| 16 | RXE1+ | Pozitif Pixel 1'in iletim verileri (EVEN) |
| 17 | GND | Güçlü Yer |
| 18 | RXE2- | Pixel 2'nin negatif iletim verileri (EVEN) |
| 19 | RXE2+ | Pozitif Pixel 2 iletim verileri (EVEN) |
| 20 | RXEC- | Karşılaştırma Saati (EVEN) |
| 21 | RXEC+ | Pozitif iletim saati (EVEN) |
| 22 | RXE3- | Pixel 3'ün negatif iletim verileri (EVEN) |
| 23 | RXE3+ | Pozitif Pixel 3'ün iletim verileri (EVEN) |
| 24 | GND | Güçlü Yer |
| 25 | NC | Bağlantı yok, bu iğne açık olmalı. |
| 26 | NC | Bağlantı yok, bu iğne açık olmalı. |
| 27 | NC | Bağlantı yok. |
| 28 | VDD |
Güç kaynağı: +5V |
| 29 | VDD | |
| 30 | VDD |

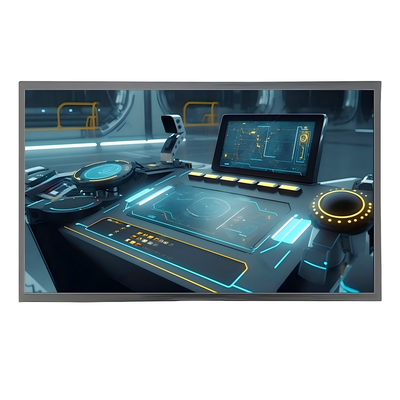

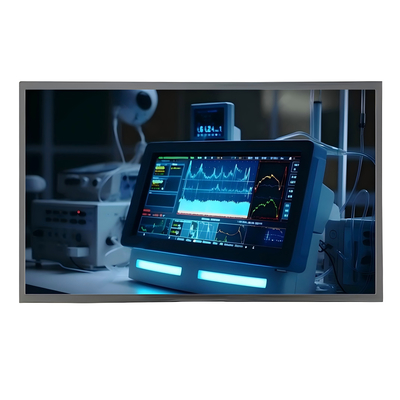

Ürün Görüntüsü
![]()
![]()
