Ürün ayrıntıları:
|
Model numarası: | SFTO2700SM-7317an | Ekran boyutu: | 27 inç diyagonal |
---|---|---|---|
Karar: | 1920 × 1080 piksel (RGB şerit) | Parlaklık: | 350 cd/m² |
saklama derecesi.: | -20°C ila +60°C | Çalışma sıcaklığı.: | 0°C ila +50°C |
Kontrast Oranı: | 1000:1 (Tip.) | Arabirim: | Çift kanallı LVD (2 piksel/saat) |
Tepki Süresi: | 14ms (açık/kapalı, tip.) | Arka ışık: | 30.000 Saat |
Yüzey Tedavisi: | AG/AR/AF Kaplamalar (seçilebilir) | Dokunmatik teknoloji: | PCAP (CTP) İsteğe bağlı |
kapak camı: | Goril cam/temperli cam/pmMA (özel) | Temas noktaları: | 10 noktalı çoklu dokunuş |
dokunmatik arayüz: | I²C/USB/RS232 (Yapılandırılabilir) | IC Seçenekleri: | Eeti, Ilitek, Cypress, Goodix |
Özelleştirme: | İpek baskı, logo, kesimler | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | Çoklu Dokunma Endüstriyel TFT LCD,27 Endüstriyel TFT LCD,Eldiven dokunuşlu Endüstriyel TFT LCD |
SFTO2700SM-7317AN, entegre Projeksiyonlu Kapasitif (PCAP) dokunmatik teknolojisi ile endüstriyel görselleştirmeyi yeniden tanımlıyor. 27" FHD TFT LCD'yi (350 cd/m²) eldiven uyumlu dokunmatik hassasiyetiyle birleştiren bu ürün, tıbbi arayüzler, fabrika otomasyonu ve ulaşım sistemleri için tasarlanmıştır.
Temel Özelleştirme Seçenekleri
✅ Sağlam Dokunmatik Çözümler
Cam Seçenekleri: Kimyasal olarak güçlendirilmiş Gorilla Glass® (Tıbbi), Temperli Cam (Endüstriyel), PMMA (Maliyet duyarlı)
Kaplamalar: Güneş ışığında okunabilirlik için Parlama Önleyici (AG), tıbbi görüntüleme için Yansıma Önleyici (AR), kiosklar için Parmak İzi Önleyici (AF)
Kenar İşlemleri: Cilalı, eğimli veya 2.5D kavisli kenarlar
✅ Gelişmiş Dokunmatik Entegrasyon
Sensör Konfigürasyonları: Cam sensörler (yüksek dayanıklılık), Film sensörler (hafif), Film+Film (esnek montaj)
Kontrolcü IC'leri: Tıbbi EMC için EETI, otomotiv için Cypress (-40°C), çoklu dokunma hareketleri için Goodix
Arayüzler: I²C (gömülü sistemler), USB (tak ve çalıştır), RS232 (eski ekipmanlar)
✅ Endüstriyel Sınıf Güvenilirlik
Yoğuşma direnci ile 0°C~50°C'de çalışma
24 döngü termal şok testi (-20°C↔60°C)
Dokunmatik panel ile birleştirildiğinde IP65 ön conta
Sertifikalar
EN 60601-1 (Tıbbi), ISO 16750 (Otomotiv)
REACH SVHC uyumlu, RoHS 3
EMC: EN 55032 Sınıf B
Özelleştirme İsteği
İletişim sales2@saef.com.cn IP65 sızdırmaz versiyonlar, kapasitif dokunmatik seçenekler veya özel çerçeve tasarımları için.
Özellikler
Öğeler | Birim | Şartname |
Ekran Çapraz | mm | 27.0” |
Aktif alan | mm | 597.888(Y) x 336.312(D) |
Piksel Y x D | - | 1920(x3) x 1080 |
Piksel Aralığı | um | 31.14 (bir üçlü başına) x31.14 |
Piksel Düzeni | - | R.G.B. Dikey Şerit |
Ekran Modu | - | Normalde Siyah |
Tepki Süresi | Milisaniye | 14ms (tipik, açık/kapalı) |
Ağırlık | Gram | TBD |
Elektriksel Arayüz | - | Çift kanal LVDS, 8 bit RGB veri girişi |
Destek Rengi | - | 16.7M renk |
Yüzey İşlemi | - | Parlama Önleyici, 3H |
Çalışma Sıcaklığı | ℃ |
0 ila +50 |
Depolama Sıcaklığı | ℃ | -20 ila +60 |
Dış Boyutlar
Arayüz Pini Tanımı
Pin No. | Sembol | Açıklama |
1 | RxO0- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
2 | RxO0+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
3 | RxO1- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
4 | RxO1+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
5 | RxO2- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
6 | RxO2+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
7 | BIST | BIST |
8 | RxOCLK- | Negatif LVDS diferansiyel saat girişi (Tek saat) |
9 | RxOCLK+ | Pozitif LVDS diferansiyel saat girişi (Tek saat) |
10 | RxO3- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
11 | RxO3+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
12 | RxE0- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
13 | RxE0+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
14 | GND | Toprak |
15 | RxE1- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
16 | RxE1+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
17 | GND | Toprak |
18 | RxE2- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
19 | RxE2+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
20 | RxECLK- | Negatif LVDS diferansiyel saat girişi (Çift saat) |
21 | RxECLK+ | Negatif LVDS diferansiyel saat girişi (Çift saat) |
22 | RxE3- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
23 | RxE3+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
24 | GND | Toprak |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Bağlantı yok |
28 | VDD | Güç Kaynağı Giriş Voltajı 5V |
29 | VDD | Güç Kaynağı Giriş Voltajı 5V |
30 | VDD | Güç Kaynağı Giriş Voltajı 5V |
Optik Özellikler
Parametre | Koşullar | Min. | Tip. | Maks. | Birim | |
Görüş Açısı (CR>10) |
Yatay | θL | 89 | - |
derece |
|
θR | 89 | - | ||||
Dikey | θT | 89 | - | |||
θB | 89 | - | ||||
Kontrast Oranı | Merkez | 700 | 1000 | - | - | |
Tepki Süresi | Tr+Td | - | 14 | 20 | ms | |
CF Renk Renkliliği (CIE1931) |
Kırmızı x |
Tip. -0.03 |
0.646 |
Tip. +0.03 |
- | |
Kırmızı y | 0.341 | - | ||||
Yeşil x | 0.327 | - | ||||
Yeşil y | 0.612 | - | ||||
Mavi x | 0.143 | - | ||||
Mavi y | 0.041 | - | ||||
Beyaz x | 0.283 | - | ||||
Beyaz y | 0.289 | - | ||||
Beyazın Merkez Parlaklığı | YLI | 300 | 350 | cd/m2 |
Arka Işık Özellikleri
Parametre | Sembol | Değer | Birim | ||
Min. | Tip. | Maks. | |||
Işık Çubuğu giriş Voltajı | VLED | 51 | 54 | 57 | V |
Işık Çubuğu giriş Akımı | ILED | - | 480 | - | mA |
LED Ömrü | LBL | 20000 | 30000 | - | Saat |

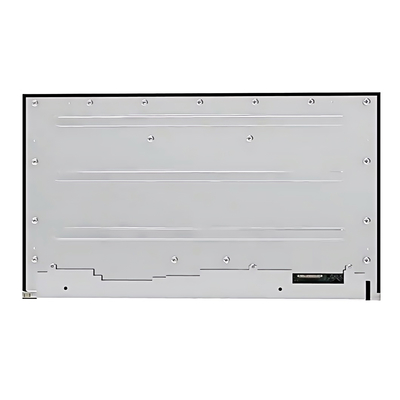

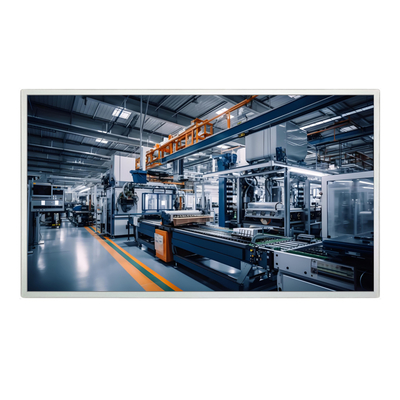

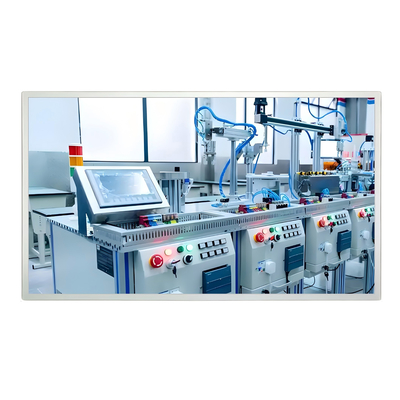

Ürün Resmi
