Ürün ayrıntıları:
|
Model numarası: | SFTO2150RX-7321AN | Ekran boyutu: | 21.5 inç diyagonal |
---|---|---|---|
Karar: | 1920 × 1080 piksel (RGB şerit) | Parlaklık: | 2000 Cd/m2 |
saklama derecesi.: | -30°C ila +80°C | Çalışma sıcaklığı.: | -30°C ila +85°C |
Kontrast Oranı: | 1000:1 (Tip.) | Arabirim: | LVDS 2 piksel/saat |
Güç kaynağı: | 5V DC ±% 10 | Güç tüketimi: | 37.22W (Typ.) |
Yüzey Tedavisi: | AG/AR/AF Kaplamalar (seçilebilir) | Dokunmatik teknoloji: | PCAP (CTP) İsteğe bağlı |
kapak camı: | Goril cam/temperli cam/pmMA | Temas noktaları: | 10 noktalı çoklu dokunuş |
dokunmatik arayüz: | I²C/USB/RS232 (Yapılandırılabilir) | IC Seçenekleri: | Eeti, Ilitek, Cypress, Goodix |
Özelleştirme: | İpek baskı, logo, kesimler | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 2000Nit TFT LCD Ekran,21.5” TFT LCD Ekran,1920x1080 TFT LCD Ekran |
Aşırı endüstriyel ortamlar için tasarlanmıştır
SFT02150RX-7321AN Endüstriyel TFT LCD, zor koşullarda uzlaşmaz bir görünürlük sağlar.Dış mekan uygulamaları için güneş ışığının okunabilirliğini garanti eder-30 °C'den +80 °C'ye kadar çalışmak için sertifikalı ve 50.000 saatlik arka ışık dayanıklılığı ile desteklenen, fabrika otomasyonu, ağır makineler ve kritik altyapılar için ideal bir çözümdür.
Temel Endüstriyel Avantajlar
Güçlü Güvenilirlik
50G şok/ titreşim testlerini geçiyor (MIL-STD uyumlu) ve 85°C/90% RH nem dayanıklılığı.
Kristal Açık Görünüm
89° geniş bakış açısı,% 80 beyaz tekdüzelik ve parlama karşıtı yüzey (Haze% 25, 3H sertliği).
Kesintisiz Entegrasyon
LVDS arayüzü sadece DE modu + yerleşik sistemler için manzara/portret esnekliği.
Küresel Uyum
AB RoHS 2011/65/EU, REACH 1907/2006/EC ve ABD çevre standartlarını karşılar.
Sıfır Resim Saklama
Dinamik uyku modu önerileri ile 24 saat çalışmak için optimize edilmiş.
CTP Seçenekleri (Ürüne Özelleştirme)
Endüstriyel İş Akışınıza Uyumlu
1Standart Hazır Gemi Modeli.
→ SFT02150RX-7321AN: 1 yıllık garanti ile 2 haftalık küresel teslimat.
2. Yarım özel çözümler
Çevresel sertleşme:
Kimyasal dayanıklılık için uyumlu kaplama
-30°C'den +85°C'ye kadar genişletilmiş sıcaklık kitleri
Geliştirilmiş Kullanılabilirlik:
PCAP/Resistive Touch entegrasyonu (IP65 mühürlü)
Hassas ortamlar için EMI koruması
Mekanik Adaptasyonlar:
Özel çerçeveler ( paslanmaz çelik/alüminyum)
Veza montaj uyumluluğu
3Tam ODM özelleştirme
Uygulama Özel Yeniden Tasarımlar:
Askeri sınıf sürücü kartları (MIL-STD-810)
Patlayıcı atmosferler için ATEX sertifikalı korumalar
Prototipleme ve Düşük Hacimli:
Ar-Ge partileri için MOQ yok
8 haftalık özel geliştirme döngüsü
Uygulama
Endüstriyel kontrol sistemleri
Neden bu modülü seçtiniz?
SAEF'in ekranları Siemens Healthcare, Raytheon,ve deniz OEM'leri 2020'den itibaren sıfır alan arızaları ile aşırı koşullarda görünürlüğü korumak için.
Kişiselleştirme talebi
İletişimsales2@saef.com.cnIP65 mühürlü versiyonlar, kapasitif dokunma seçenekleri veya özel çerçeve tasarımları için.
Özellikler
Parametreler | Özellikleri | Birim |
Etkin alan | 476.64 ((H) × 268.11 ((V) | mm |
Piksel sayısı | 1920 ((H) ×1080 ((V) | piksel |
Pikselleşme | 0.24825 ((H) x 0.24825 ((V) | mm |
Piksel düzenlemesi | RGB Dikey şerit | - |
Renkleri göster | 16.7M | Renkler |
Görüntüleme modu | Normalde siyah. | - |
Boyut çizgisi | 495.6 ((H) × 292.4 ((V) × 13.6 ((D) tip. | mm |
Mümkün Görüntüleme Tipi | Manzara ve Portresi Etkinleştirildi | - |
Ağırlık | TBD | Kilogram |
Bzel genişliği (L/R/U/D) | 7.9/7.9/10.5/10.5 | mm |
Yüzey Tedavisi | Haze % 25, 3H | - |
Arkaplan ışığı | Alt taraf 1-LED Işık çubuğu Tipi | - |
Dış Boyutlar
Arayüz Pin Tanımı
Pin No. | Simge | Açıklama |
1 | RxO0- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
2 | RxO0+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
3 | RxO1- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
4 | RxO1+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
5 | RxO2- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
6 | RxO2+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
7 | BIST | BIST |
8 | RxOCLK- | LVDS diferansiyel saat girişinin negatif kısmı (Odd saat) |
9 | RxOCLK+ | Pozitif LVDS diferansiyel saat girişi (Odd saat) |
10 | RxO3- | LVDS'nin negatif diferansiyel veri girişi (Odd verileri) |
11 | RxO3+ | Pozitif LVDS diferansiyel veri girişi (Odd veri) |
12 | RxE0- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
13 | RxE0+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
14 | GND | Toprak |
15 | RxE1- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
16 | RxE1+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
17 | GND | Toprak |
18 | RxE2- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
19 | RxE2+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
20 | RxECLK- | LVDS diferansiyel saat girişleri (par saat) |
21 | RxECLK+ | LVDS diferansiyel saat girişleri (par saat) |
22 | RxE3- | LVDS'nin negatif diferansiyel veri girişi (par veriler) |
23 | RxE3+ | Pozitif LVDS diferansiyel veri girişi (par veriler) |
24 | GND | Toprak |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Bağlantı yok. |
28 | VDD | Güç kaynağı Giriş Voltajı 5V |
29 | VDD | Güç kaynağı Giriş Voltajı 5V |
30 | VDD | Güç kaynağı Giriş Voltajı 5V |
Optik özellikleri
Parametreler | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim | ||
Görme açısı Aralık |
Yatay |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. | |
Θ9 | 85 | 89 | - | Deg. | ||||
Dikey |
Θ12 | 85 | 89 | - | Deg. | |||
Θ6 | 85 | 89 | - | Deg. | ||||
Parlaklık Kontrast oranı | CR |
Θ = 0. (Orta) |
700 | 1000 | ||||
Beyazın parıltısı | Yw. | 1800 | 2000 | - | cd/m2 | |||
Beyaz parlaklığın tekdüzeliği | ΔY | 75 | 80 | - | % | |||
Renk çoğaltımı |
Beyaz |
Wx | 0.283 | 0.313 | 0.343 | - | ||
Wy. | 0.339 | 0.369 | 0.399 | - | ||||
Kırmızı |
Rx | 0.608 | 0.638 | 0.668 | - | |||
Ry | 0.319 | 0.349 | 0.379 | - | ||||
Yeşil |
Gx | 0.277 | 0.307 | 0.337 | - | |||
Gy | 0.591 | 0.621 | 0.651 | - | ||||
Mavi |
Bx | 0.112 | 0.142 | 0.172 | - | |||
- Evet. | 0.063 | 0.066 | 0.069 | - | ||||
Yanıt Zamanı |
GTG | Tg | 14 | 25 | ms | |||
Çapraz Konuşma | CT |
- |
- |
2.0 | % | |||
NTSC | 70 | 72 | 74 | % | ||||
Birbirine uymak | 75 | 80 | - | % |
Arka ışık özellikleri
Ürün | Simge | - Min. | Tip. | - Max. - Hayır. | Birim |
BLU akımı | Ben... | - Hayır. | 1050 | - Hayır. | mA |
BLU voltajı | V | - Hayır. | 50 | 50.6 | V |
BLU Güç tüketimi | PBLU | - Hayır. | 52.5 | - Hayır. | W |
Uygulama ömrü | Saat. | 40,000 | 50,000 | - Hayır. | Saat |

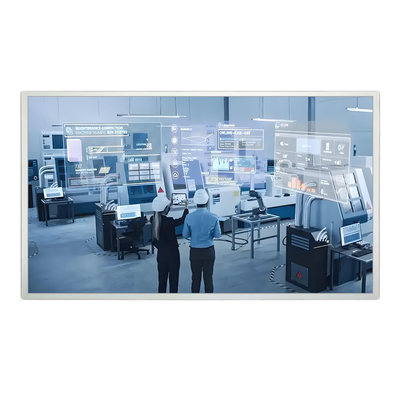

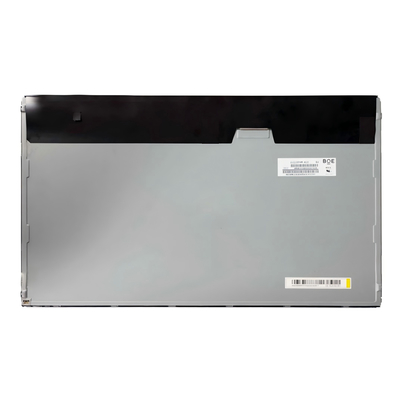

Ürün Görüntüsü
